CHAPITRE3Utilisation

Siège du conducteur

1 = Appui-tête * ; réglable en hauteur et amovible.

2 = Soutien lombaires

3 = Bouton de verrouillage de l’accoudoir multifonction

4 = Rotation (à gauche – à droite)

5 = Réglage de la hauteur du siège en fonction du poids du conducteur

6 = Suspension horizontale

7 = Réglage longitudinal

8 = Commande manuelle de l’inclinaison du rembourrage

9 = Commande de réglage de l’inclinaison du dossier

10 = Commande de réglage de la profondeur du berceau de siège

CHAPITRE3Utilisation

Siège du conducteur

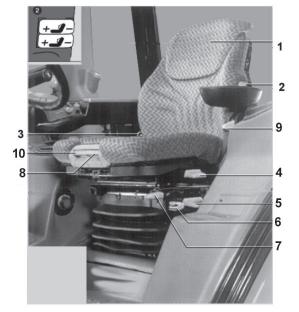

Siège AEROMAT à suspension pneumatique réglable en fonction du poids du conducteur.

Fonctions pour le réglage du siège

1 - Appui-tête réglable

2 - Accoudoir

3 - Patte support de l’accoudoir multifonction

4 - Commande de réglage longitudinal du berceau de siège

5 - Commande de réglage manuel de la hauteur du siège

6 - Levier de rotation, à gauche et à droite, du siège

7 - Levier de réglage longitudinal du support de siège

8 - Commande de réglage de la suspension pneumatique du siègeindicateur de dureté en fonction du poids du conducteur

9 - Arrêts pour le blocage du système de suspension du siège

10 - Commande de réglage du soutien lombaires

11 - Commande de réglage de l’inclinaison

Nota: à la suite de l’évolution des sièges du conducteur, il est possible que l’emplacement des dispositifs de réglage ne soit pas exactement celui présenté en figure. Il est possible qu’un indicateur de poids soit également ajouté.

Dans ce cas, consultez le revendeur DEUTZ-FAHR.

ATTENTION: EN CAS DE RISQUE DE RETOURNEMENT DU TRACTEUR, SE TENIR FERMEMENT AU VOLANT ET NE FAIRE AUCUNE

DE

1 - Réglage du poids

2 - Réglage de la hauteur

3 - Compensation des vibrations horizontales

4 - Réglage longitudinal

5 - Réglage de l’inclinaison du siège

6 - Réglage de la profondeur du siège

7 - Rallonge du dossier*

8- Soutien lombaires

9 - Accoudoirs

10 - Réglage du dossier

11 - Dispositif de rotation

12 - Amortisseur

Réglage du poids

Tracteur immobilisé et assis au poste de conduite (sur le siège du conducteur), réglez votre poids en tirant un bref instant le levier de commande du réglage automatique du poids et de la hauteur (flèche). Le réglage se fait en restant tranquillement assis.

Pour ne pas nuire à la santé, il est recommandé de contrôler et de définir le réglage individuel du poids de l’utilisateur avant la mise en service du tracteur.

Réglage de la hauteur

La hauteur peut être réglée en continu en mode pneumatique. Pressez ou tirez à fond le levier d’actionnement (flèche) pour modifier la hauteur du siège. Si pendant le réglage vous atteignez la butée de limitation de hauteur supérieure ou inférieure, la hauteur s’ajuste automatiquement pour garantir une suspension minimale. Pour éviter tous risques d’endommagement, n’actionnez le compresseur que pendant 1 minute maximum.

CHAPITRE3Utilisation

Compensation des vibrations horizontales

Dans certaines conditions d’utilisation (par exemple, conduite avec remorque), il est utile de mettre en service le compensateur des vibrations horizontales. Ceci permet de mieux atténuer les chocs en roulant.

Position 1 = compensateur des vibrations horizontales ON Position 2 = compensateur des vibrations horizontales OFF

Réglage longitudinal

Manoeuvrez le levier de blocage vers le haut pour faire glisser le siège. Insérez le levier de blocage dans la position choisie. Après le blocage, vous ne pouvez plus déplacer le siège dans une autre position.

Réglage de l’inclinaison du siège L’inclinaison longitudinale de l’assise peut être adaptée aux préférences de chacun.

Pour régler l’inclinaison, soulevez la touche gauche (flèche). Chargez ou déchargez simultanément l’assise pour régler l’inclinaison dans la position désirée.

Réglage de la profondeur d’assise

Le réglage de la profondeur d’assise peut être adapté aux préférences de chacun.

Pour régler la profondeur d’assise, soulevez la touche droite (flèche). Avancer ou reculer simultanément l’assise jusqu’à la position désirée.

Rallonge de dossier* (montage supplémentaire)

Il est possible d’adapter la rallonge de dossier en hauteur aux préférences de chacun en le sortant jusqu’au dernier crantage. Pour retirer la rallonge de dossier, tirez-la vers le haut après le dernière crantage.

Soutien lombaires

Actionnez l’interrupteur, supérieur ou inférieur, pour adapter le rembourrage comme vous préférez. Avec ce réglage, le confort d’assise et votre productivité s’en trouve accrus.

CHAPITRE3Utilisation

Accoudoirs

Au besoin, vous pouvez faire basculer les accoudoirs vers l’arrière et les régler individuellement en hauteur.

Pour régler la hauteur des accoudoirs, déposez la calotte ronde (flèche) de la couverture.

Desserrez l’écrou hexagonal (clé de 13), placez les accoudoirs dans la position désirée et resserrez l’écrou. Pressez la calotte détachée sur l’écrou.

Réglage du dossier

Pour le réglage du dossier, manoeuvrez le levier de blocage (flèche).

Insérez le levier de blocage dans la position choisie. Après le blocage, vous ne pouvez plus déplacer le dossier dans une autre position.

Dispositif de rotation

Tirez le levier de blocage (flèche) pour actionner le dispositif de rotation et vous permettre ainsi de faire pivoter le siège de 20° à gauche ou à droite. Notez que vous pouvez bloquer le dispositif tous les 10°.

Insérez le levier de blocage jusqu’au déclic. La position de conduite normale (de marche) devrait être centrale.
