TAREAS DE MANTENIMIENTO

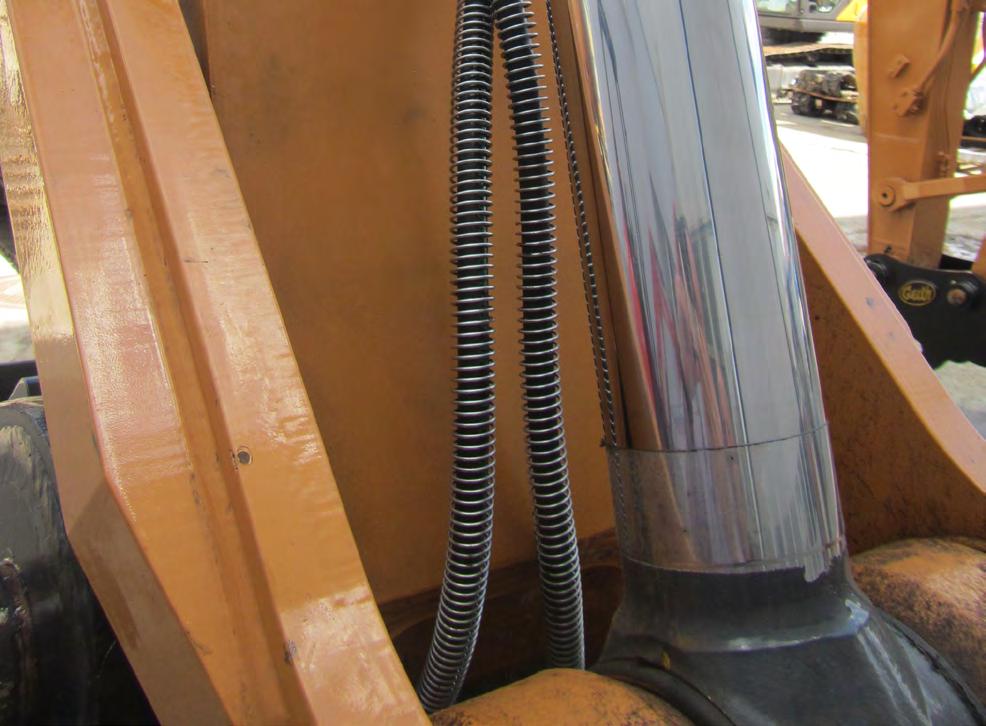

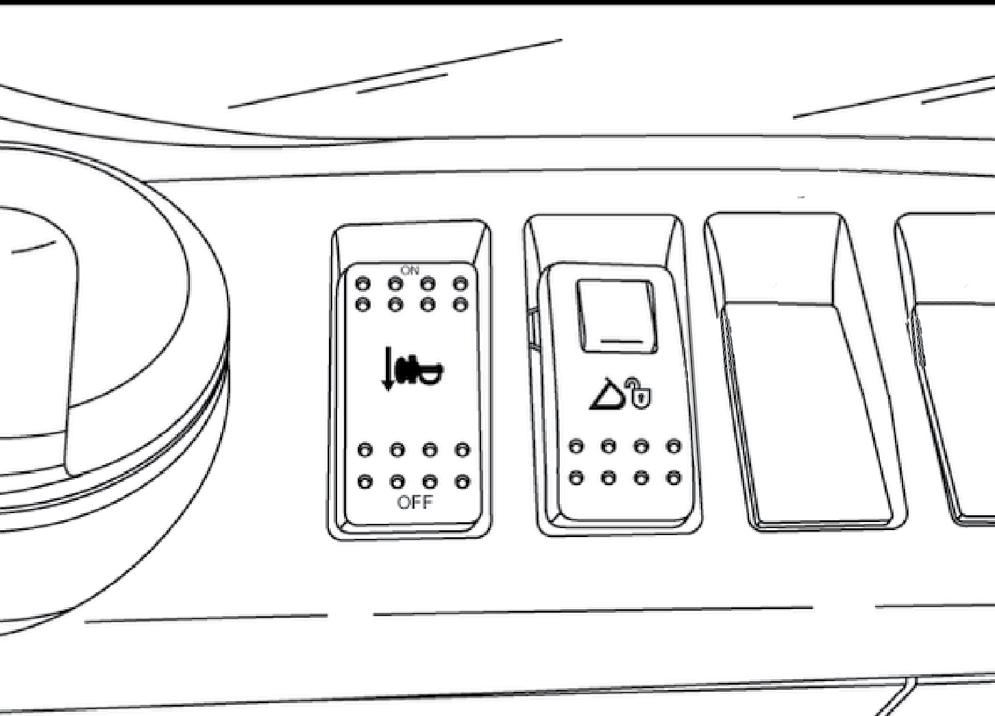

Detenga el motor y libere la presión hidráulica del sistema. Extraiga las mangueras hidráulicas del cilindro.

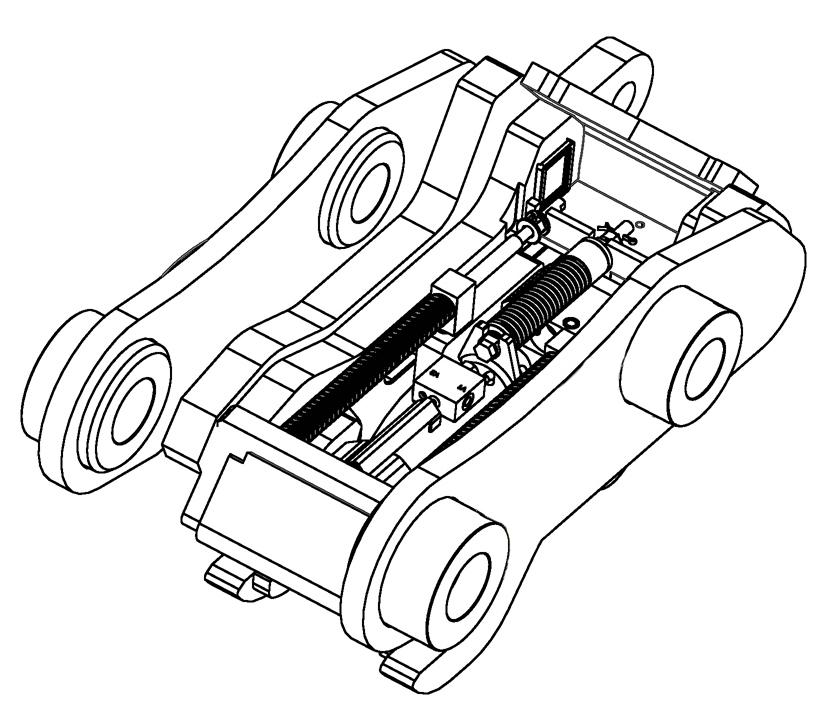

Desmontaje (QC65 - QC130)

Figura 11

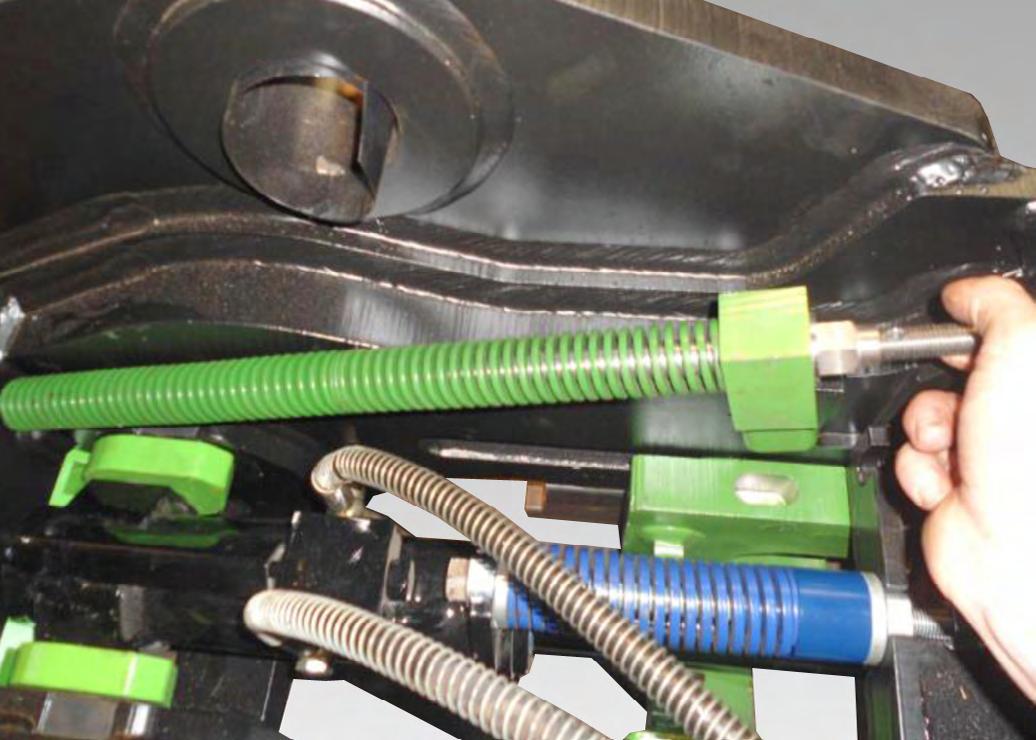

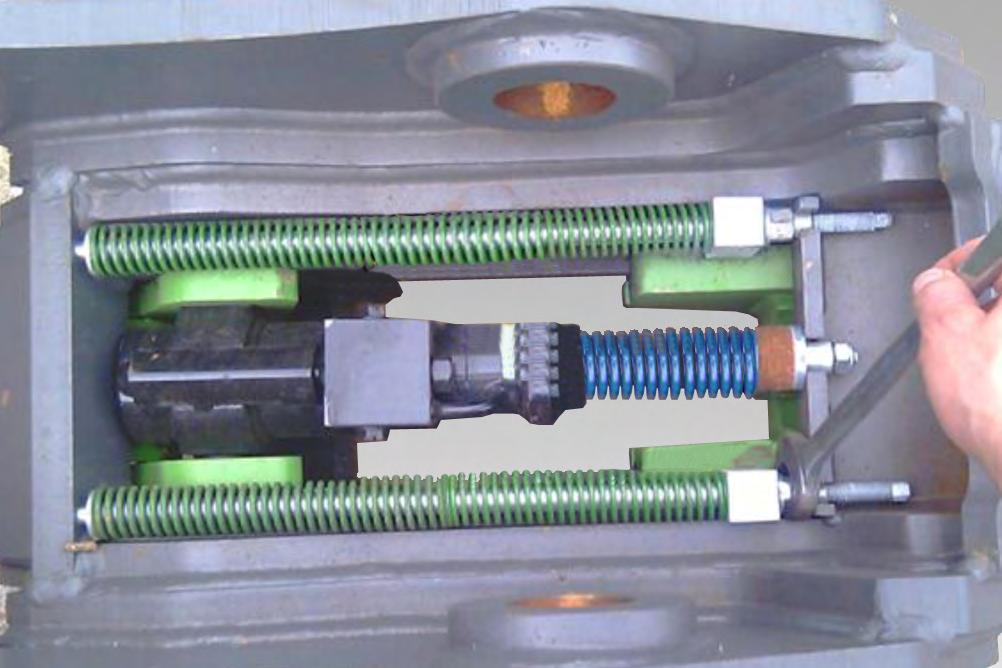

Apriete el tornillo de retención (1) [Figura 11] hasta que el extremo del pasador guía se retraiga de la ranura.

Figura 12

Extraiga el ensamblaje de tornillo de retención de muelle (1) [Figura 12].

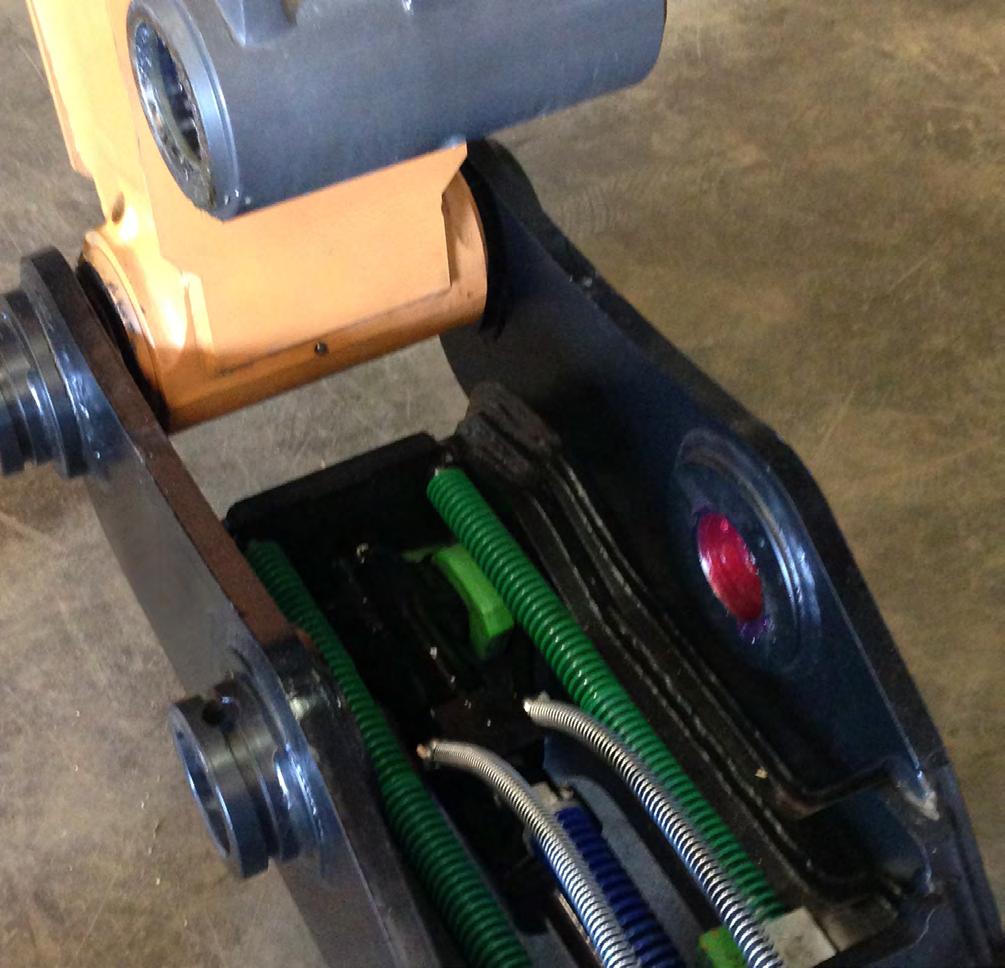

Desmontaje (QC50)

Figura 13

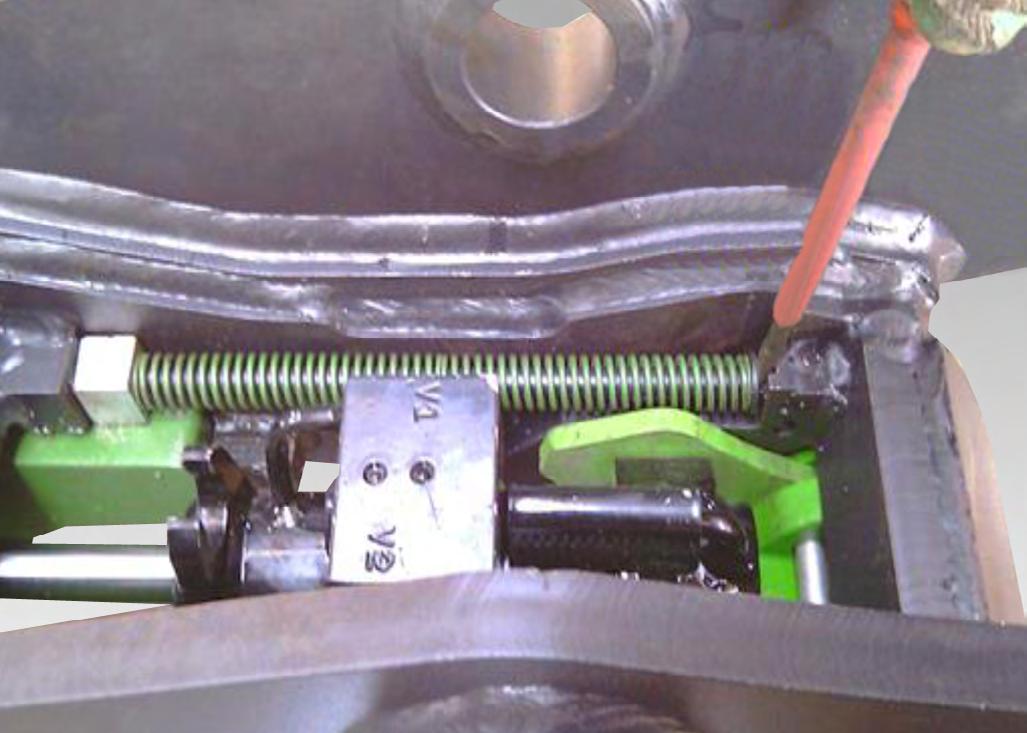

Introduzca un destornillador plano (1) [Figure 13] en el extremo del ensamblaje de muelle, tire del destornillador y extraiga el ensamblaje de muelle.

Figura 14

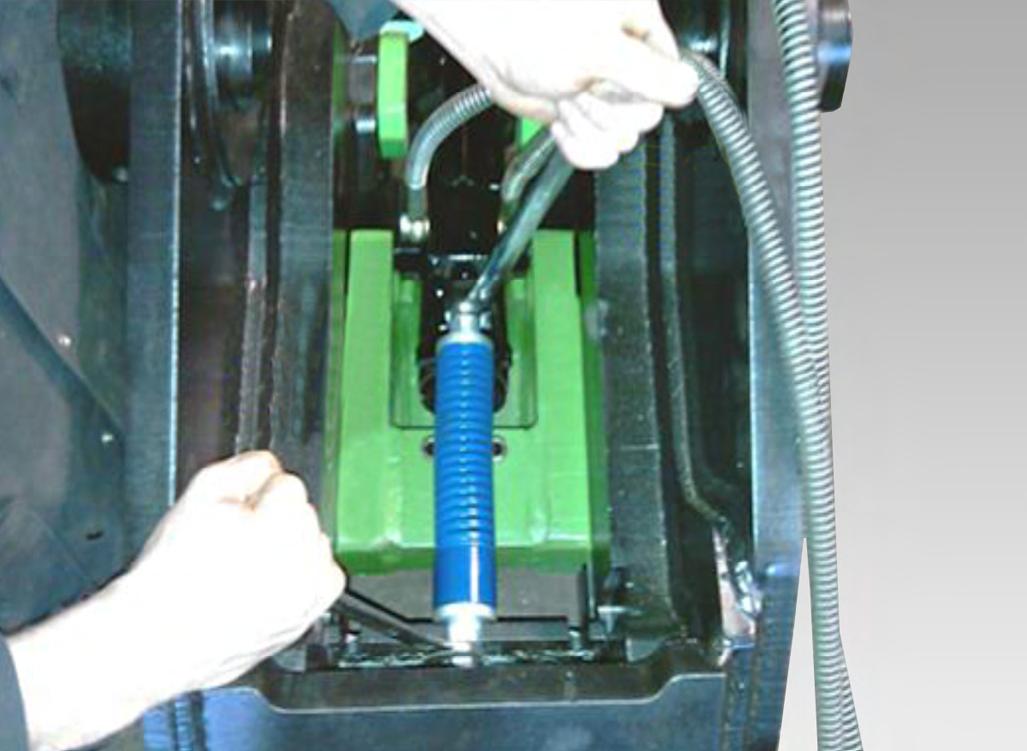

Apriete el tornillo de retención de muelle (1) [Figura 14] hasta extraerlo del alojamiento.

NOTA: Asegúrese de que las partes lisas de los tornillos de retención de muelle estén alineadas con los soportes de retención para que encajen en su posición� Es posible que algunos modelos varíen respecto al diseño�

Figura 15

Figura

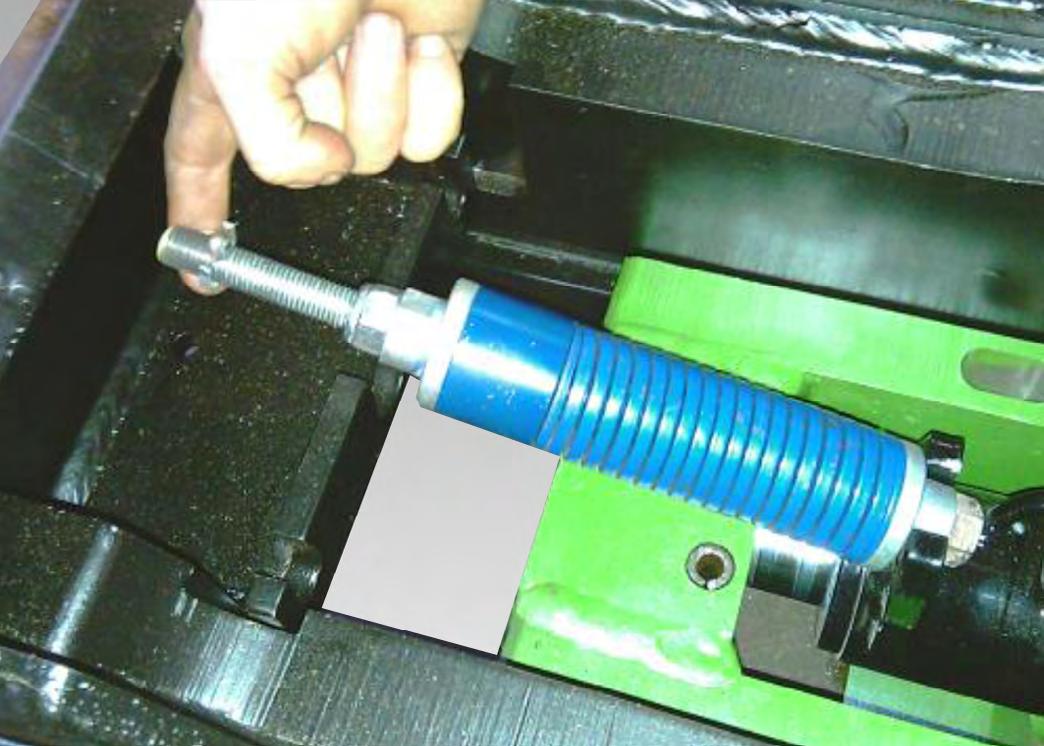

Extraiga el ensamblaje de muelle (1) [Figura 15].

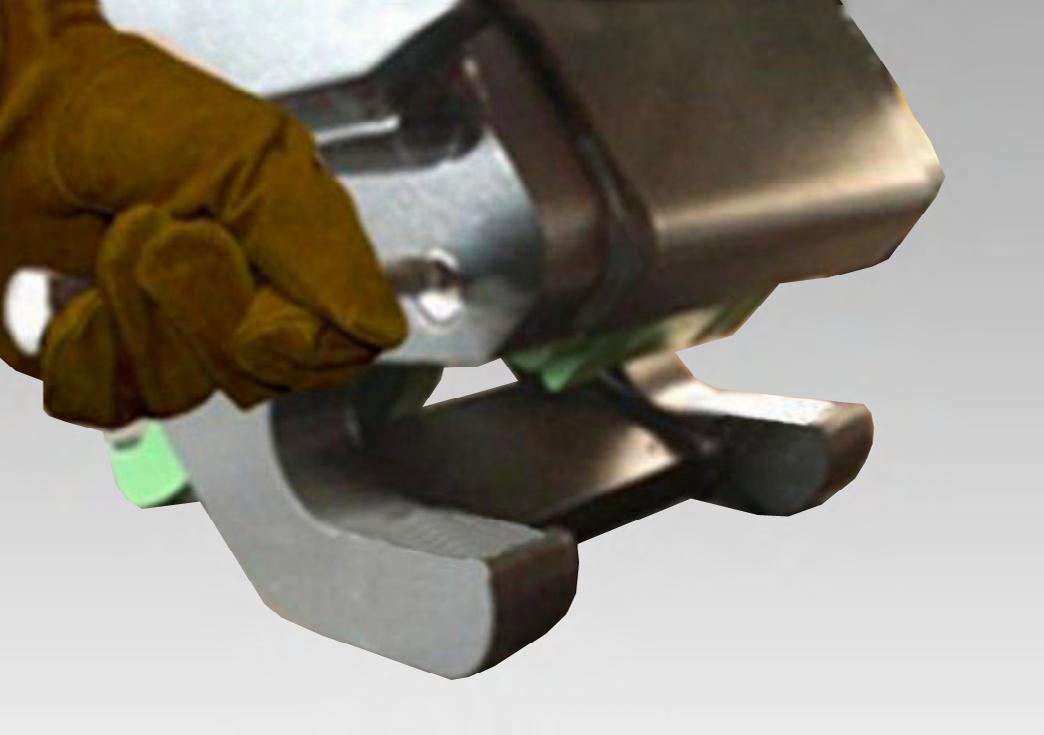

Figura 16

Retire el pasador pivotante principal de la abrazadera de fijación (1) [Figura 16]

Extraiga la abrazadera de fijación del enganche rápido.

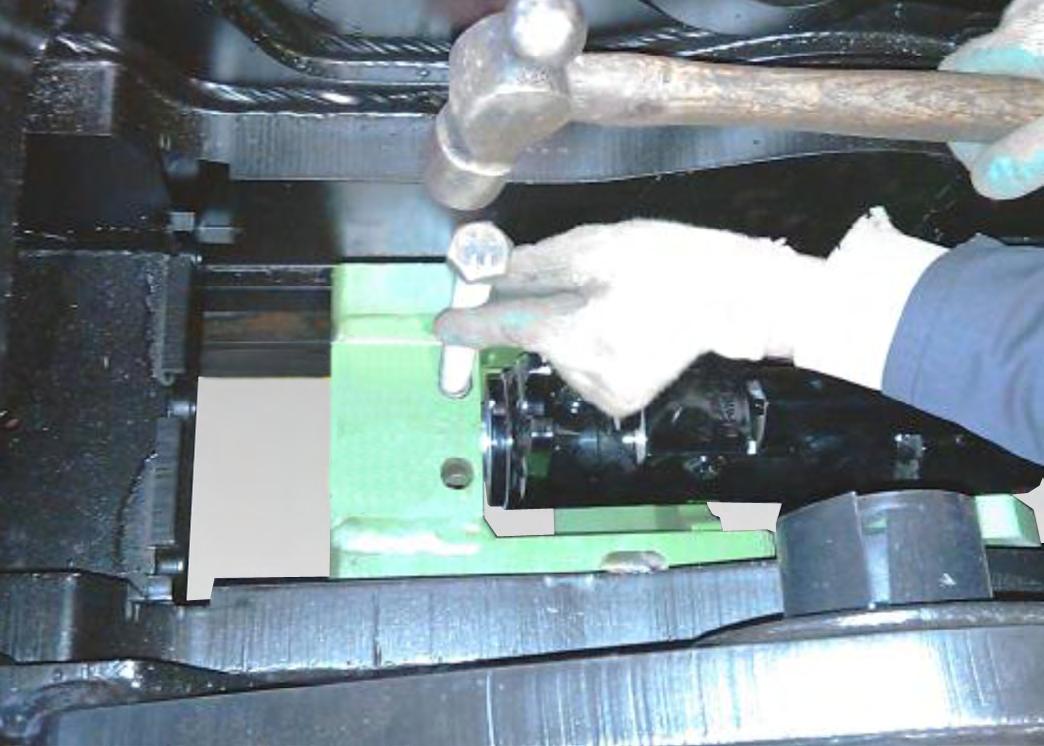

Utilice una herramienta de perforación y un martillo para extraer los pasadores de rodillo de retención del gancho deslizante (1) [Figura 17].

Cualquier reclamación de garantía de un enganche hidráulico debe incluir la siguiente información:

• Modelo y número de serie del enganche

• Vehículo

• Número de horas de trabajo e historial de mantenimiento

• Aplicación

Gracias a esta información, las reclamaciones de garantía se efectuarán de forma rápida y eficaz.
