TAREAS DE MANTENIMIENTO INSPECCIÓN DEL ENGANCHE

R Pido

Tras la instalación/funcionamiento

Compruebe e inspeccione el tendido y las conexiones de las mangueras después de 15 minutos de funcionamiento. Apriete las conexiones si es necesario.

Inspección diaria

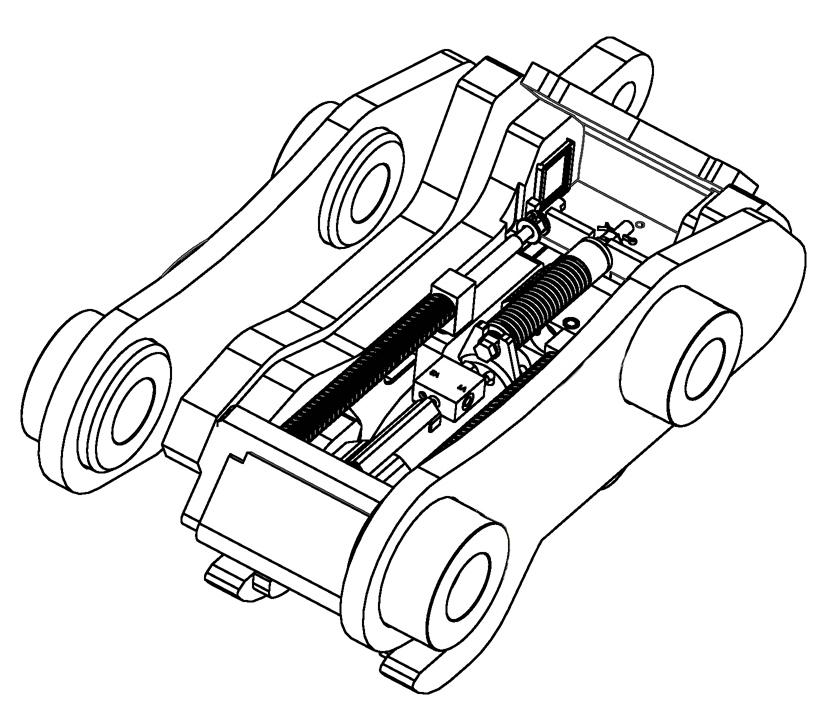

Retire el polvo y la suciedad del enganche rápido y del mecanismo interno (cilindro hidráulico, componentes de unión, mecanismo de muelles).

Figura 6

Inspeccione el gancho fijo (1) y las trabas de seguridad (2 y 3) [Figura 6] para comprobar si están desgastados o presentan daños.

Figura 7

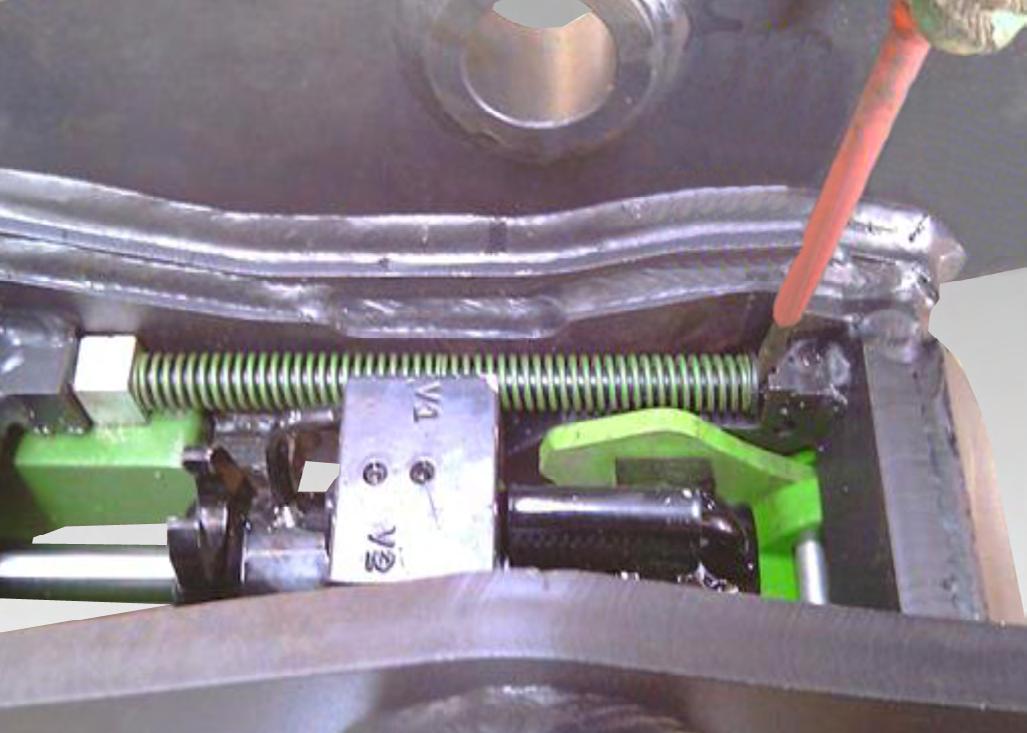

Inspeccione el cilindro hidráulico (1) [Figura 7] para comprobar si está desgastado o presenta daños.

Examine todos los puntos de fijación (tornillos, tuercas, ganchos, pasadores, etc.) para comprobar si están desgastados o presentan daños.

Examine todas las mangueras hidráulicas y sus conexiones para comprobar si hay pérdidas.

Inspección semanal

Limpie el enganche rápido e inspeccione visualmente su estructura y todos los componentes para comprobar si hay daños o desgaste excesivo.

Cambio De Piezas

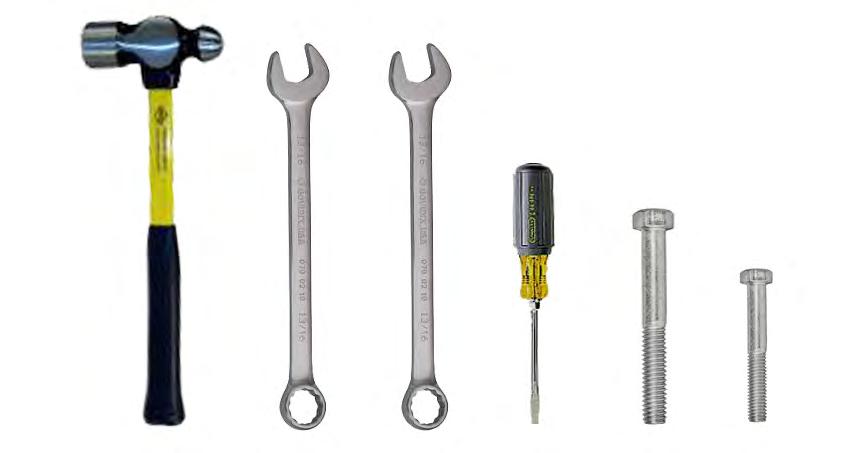

Herramientas necesarias Figura 8

Extracción del enganche rápido

Cierre parcialmente el enganche rápido (el pasador de la unión debe estar más abajo que el pasador del brazo).

Retraiga el cilindro del enganche rápido. Figura 9

Martillo (1) [Figura 8].

Dos llaves inglesas (2) [Figura 8] (inspeccione el enganche rápido para obtener el tamaño correcto). Destornillador plano (3) [Figura 8].

Tornillo/perno largo (4) [Figura 8] (10 mm o 20 mm).

Tornillo/perno pequeño (5) [Figura 8] (inspeccione el enganche rápido para obtener el tamaño correcto).

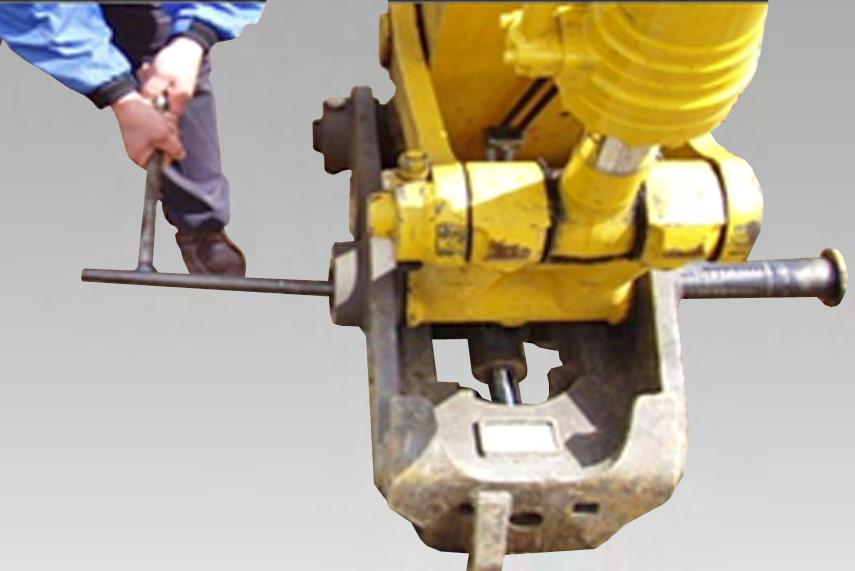

Utilice un tornillo/perno largo para extraer el pasador de rodillo de la abrazadera de seguridad (1) [Figura 9] Descienda el enganche rápido hasta el suelo.

Figura 10

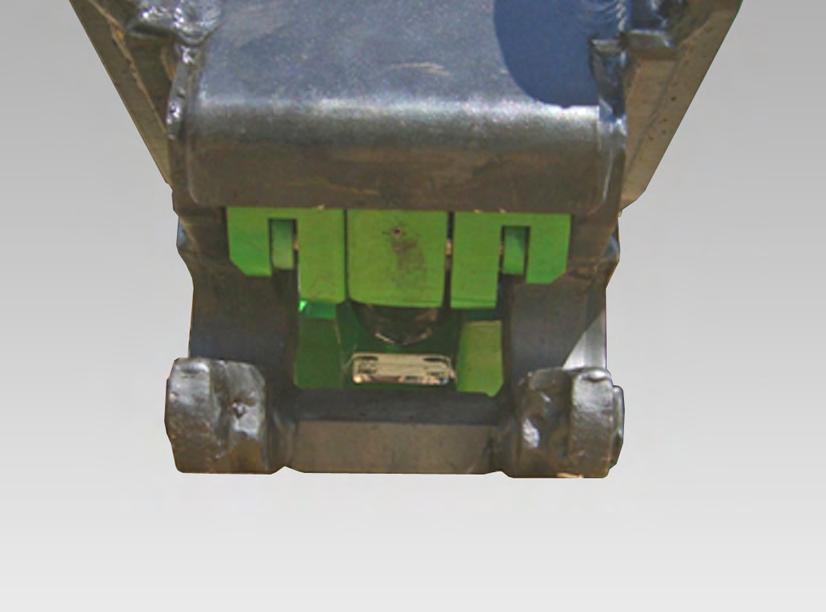

Extraiga el pasador de unión de la máquina (1) [Figura 10] del enganche rápido.

Retraiga el cilindro del cazo y aleje el sistema de unión de la máquina del enganche rápido.
