Sistema del enganche rápido hidráulico

Advertencia

Peligro de aplastamiento

Nunca coloque las manos dentro del enganche rápido cuando el motor esté en funcionamiento� Apague el motor y espere a que se detenga por completo� Si no se siguen estas instrucciones, se podrían producir lesiones graves o la muerte�

Advertencia

Peligro para los transeúntes

Asegúrese SIEMPRE de que en la zona de trabajo no haya transeúntes ni animales domésticos antes de iniciar este procedimiento� Conozca todo el área de movimiento de la máquina� No permita que nadie entre en la zona de movimiento durante este procedimiento� Si no se siguen estas instrucciones, se podrían producir lesiones graves o la muerte�

AVISO: El enganche rápido extiende la longitud del brazo. Asegúrese de comprobar el rango de funcionamiento del implemento acoplado a fin de evitar riesgos de golpear la cabina o la estructura de la máquina.

AVISO: Nunca utilice el equipo con un martillo hidráulico de enganche rápido durante un largo periodo de tiempo a fin de reducir el riesgo de que el enganche rápido se desgaste de forma prematura, falle o se rompa. Nunca utilice el martillo como palanca, ya que el cilindro del enganche rápido transmitiría tensión.

AVISO: Asegúrese de leer y entender el Manual de funcionamiento del enganche rápido hidráulico para llevar a cabo la instalación, el uso y el mantenimiento de forma correcta.

AVISO: El sistema de enganche rápido CASE CONSTRUCTION se abastece del sistema hidráulico de alta presión de la máquina. Consulte el Capítulo 8 para obtener información sobre la presión de funcionamiento máxima del sistema hidráulico. Asegúrese de utilizar un enganche rápido que sea adecuado para obtener un funcionamiento correcto y seguro con el sistema hidráulico de alta presión. Para obtener más información, póngase en contacto con el distribuidor de CASE CONSTRUCTION.

Acoplamiento de implementos

Para acoplar el implemento mediante el sistema de enganche rápido CASE CONSTRUCTION, lleve a cabo las siguientes acciones: tema de enganche rápido CASE CONSTRUCTION, lleve a cabo las siguientes acciones: 1� Accione los controles del brazo y del cazo para que el brazo quede prácticamente en vertical, mediante una inclinación ligera hacia la cabina, a fin de liberar el dispositivo de seguridad.

1� Asegúrese de que el implemento que desee instalar se encuentra sobre una superficie plana y nivelada de forma segura.

2� Seleccione el modo de trabajo H.

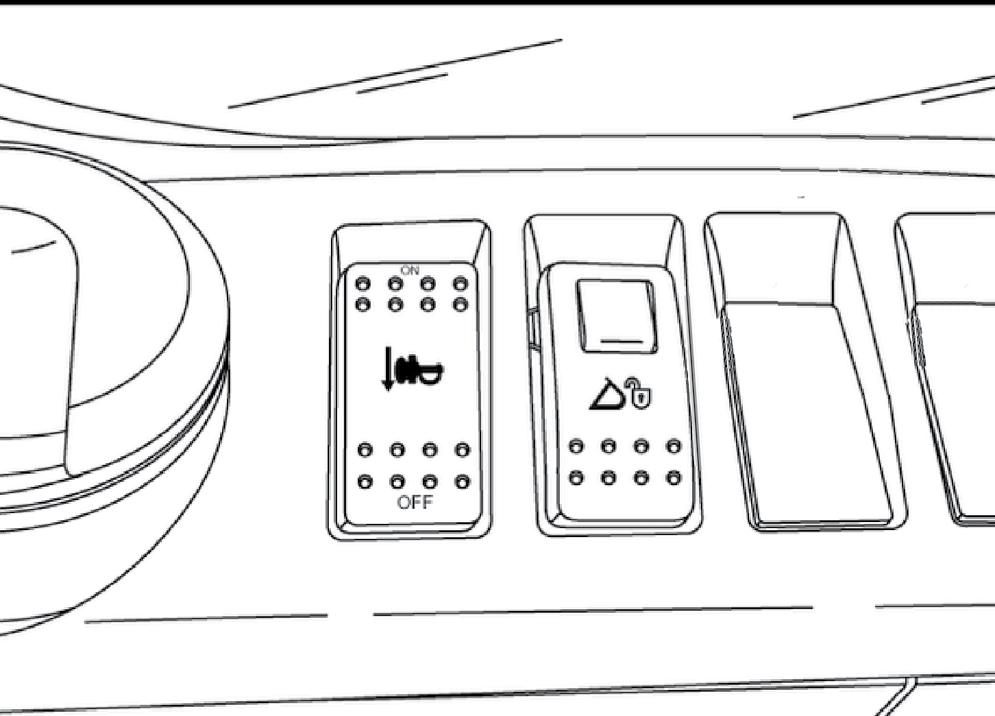

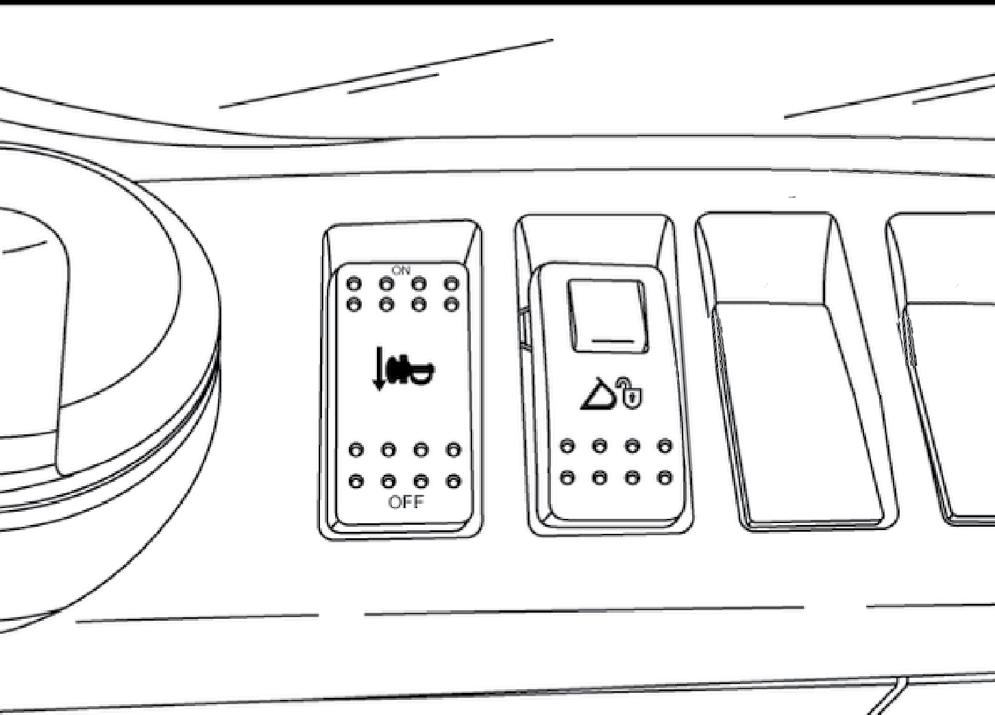

3� Deslice el dispositivo de bloqueo y pulse la parte trasera del interruptor del enganche rápido (1) para establecer el estado de desbloqueo del sistema de enganche rápido. El dispositivo de alarma acústica comienza a sonar.

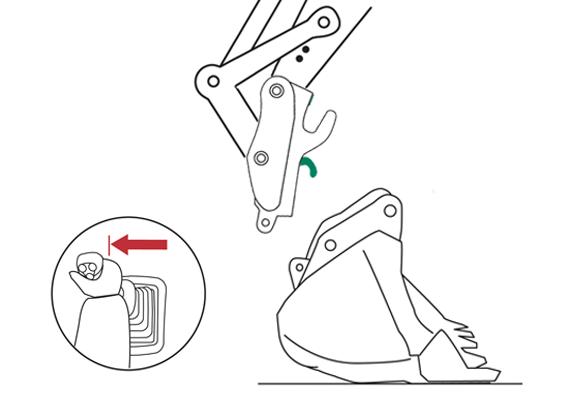

4� Extienda completamente la varilla del cilindro del cazo y mantenga la presión hidráulica durante aproximadamente 5-10 segundos para que el bloqueo delantero se retraiga.

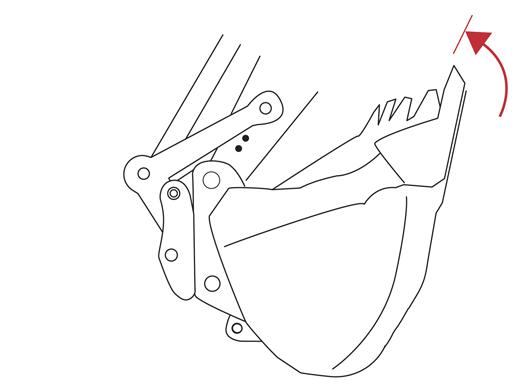

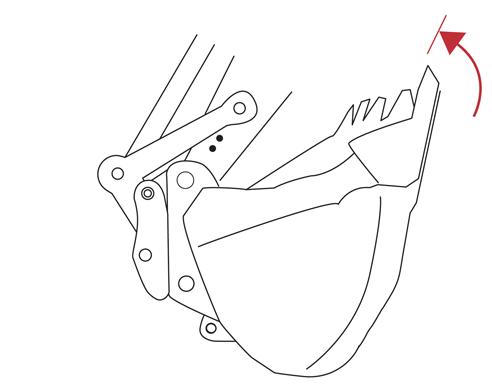

7� Accione el control del brazo para elevarlo y active el control del cazo para extender la varilla del cilindro del cazo por completo.

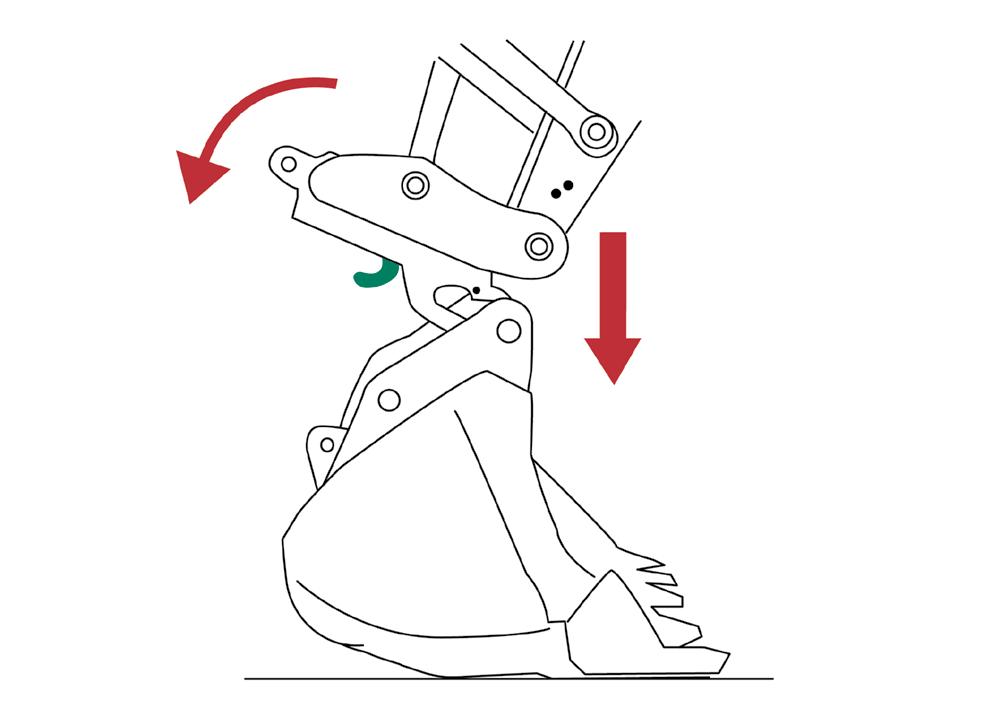

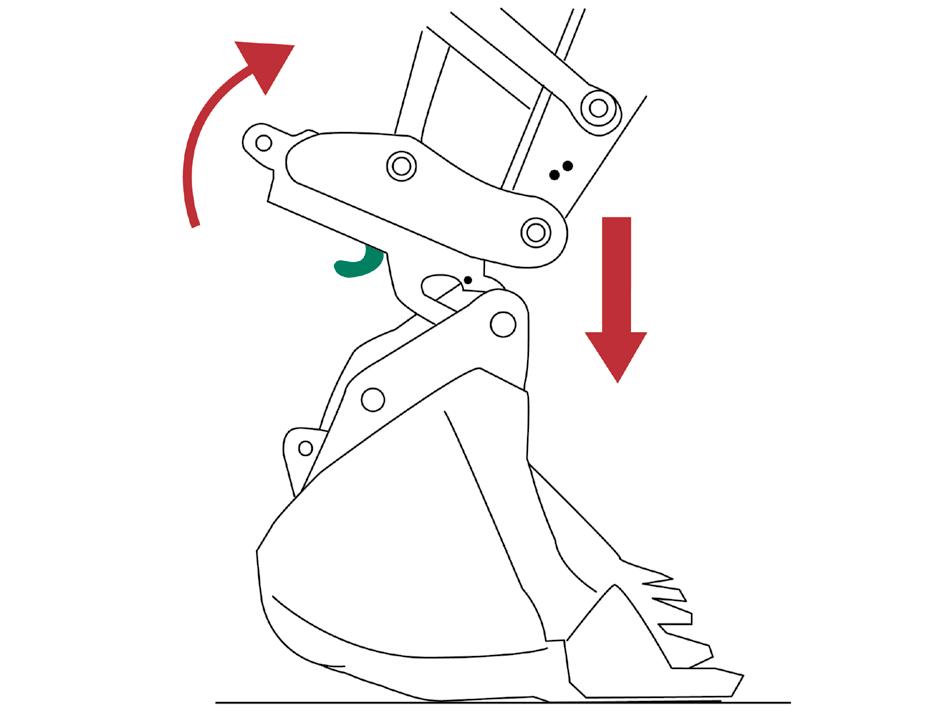

5� Accione los controles del brazo y del cazo para que el gancho del enganche rápido (2) quede alrededor del pasador del implemento (3).

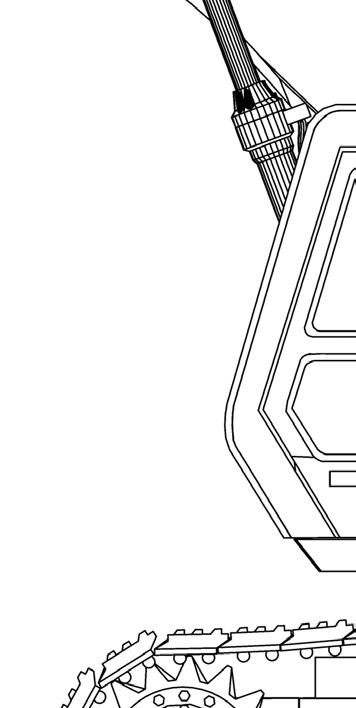

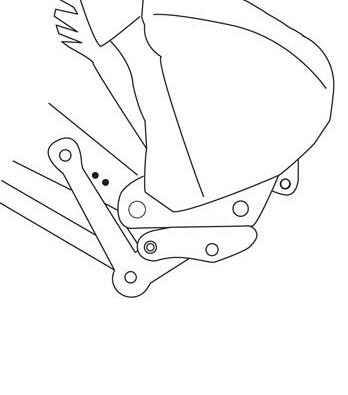

8� Eleve el brazo hasta que el pasador del implemento sea visible desde el asiento del operador.

AVISO: El enganche rápido extiende la longitud del brazo y, con determinados implementos, existe el riesgo de golpear la cabina en algunas posiciones operativas. Con este tipo de implementos, eleve el brazo hasta que el pasador del implemento sea visible desde el asiento del operador.

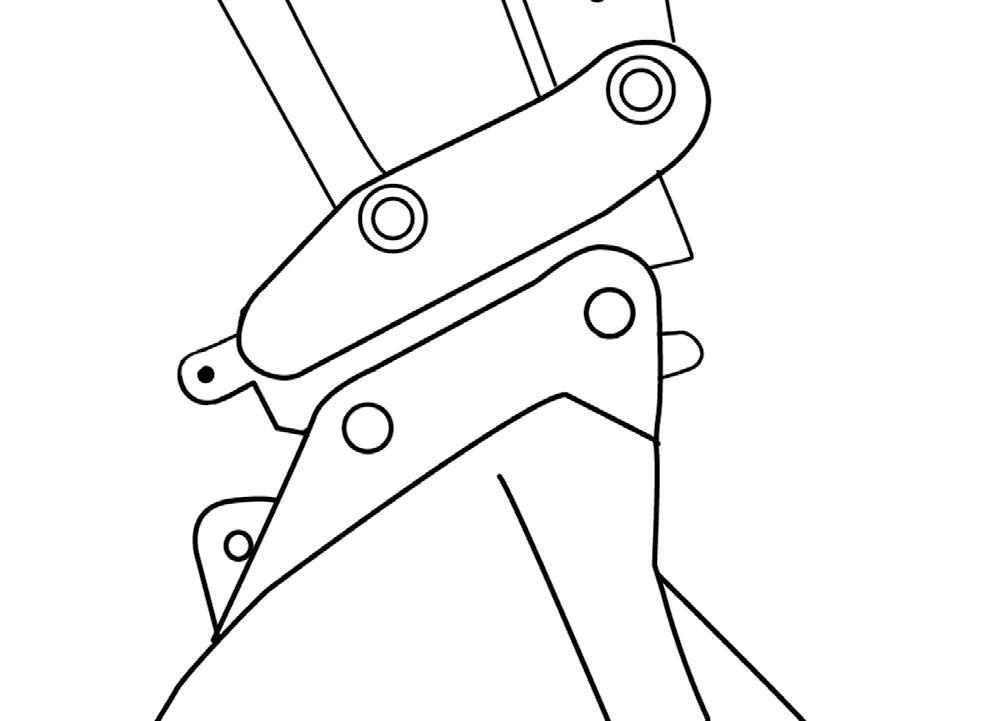

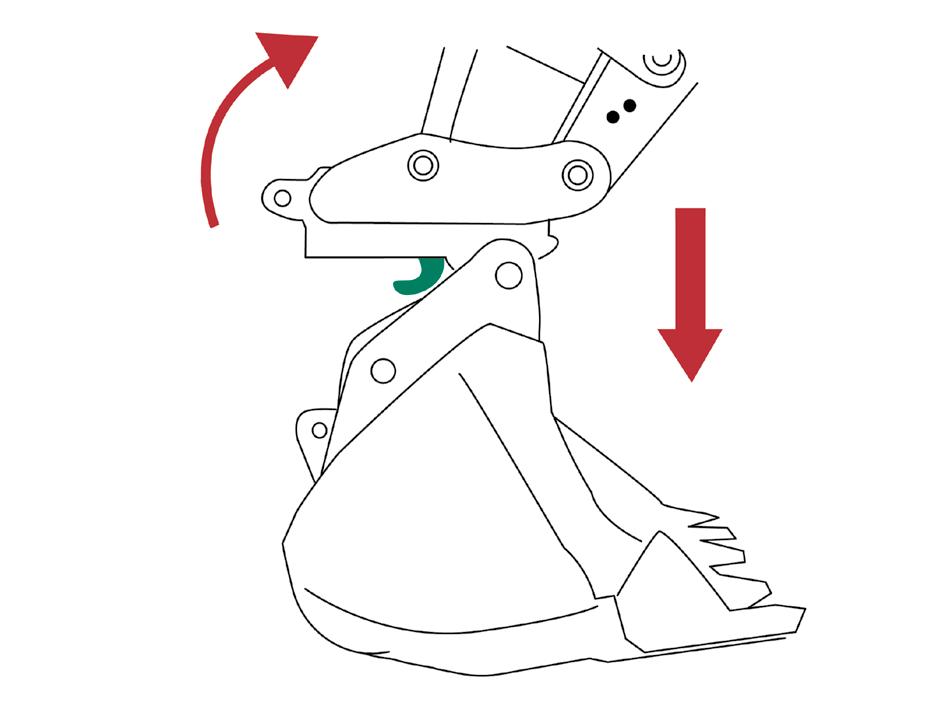

6� Accione la palanca de control del cazo para que el pasador se acople por completo al gancho del enganche rápido.

9� Pulse la parte trasera del interruptor del enganche rápido (1) para establecer el estado de bloqueo del sistema de enganche rápido. El dispositivo de alarma acústica deja de sonar.

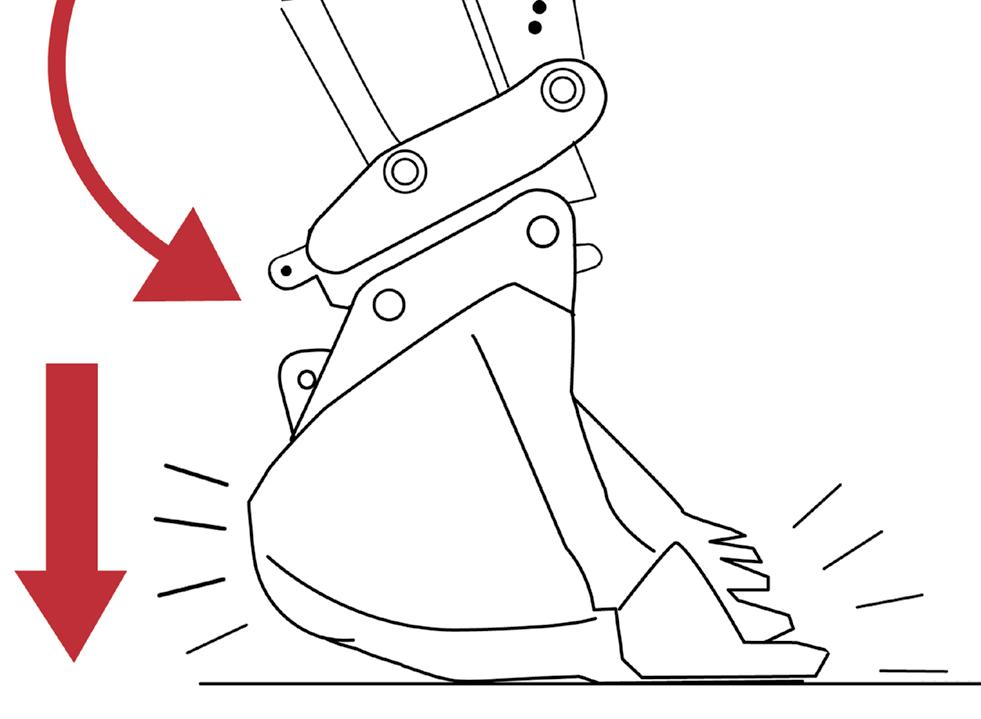

12� Para asegurar que los pasadores del cazo/implemento están correctamente situados en el enganche rápido, aplique fuerza al cazo/implemento presionándolo contra la superficie.

NOTA: Esta operación se conoce comúnmente como "Prueba de impacto" o "Prueba de suelo".

AVISO: Si se utiliza el enganche rápido junto con un martillo hidráulico, no aplique fuerza con el cincel.

10. Mantenga la presión hidráulica del cilindro del cazo durante aproximadamente 5-10 segundos para que el gancho de cierre se pueda cerrar.

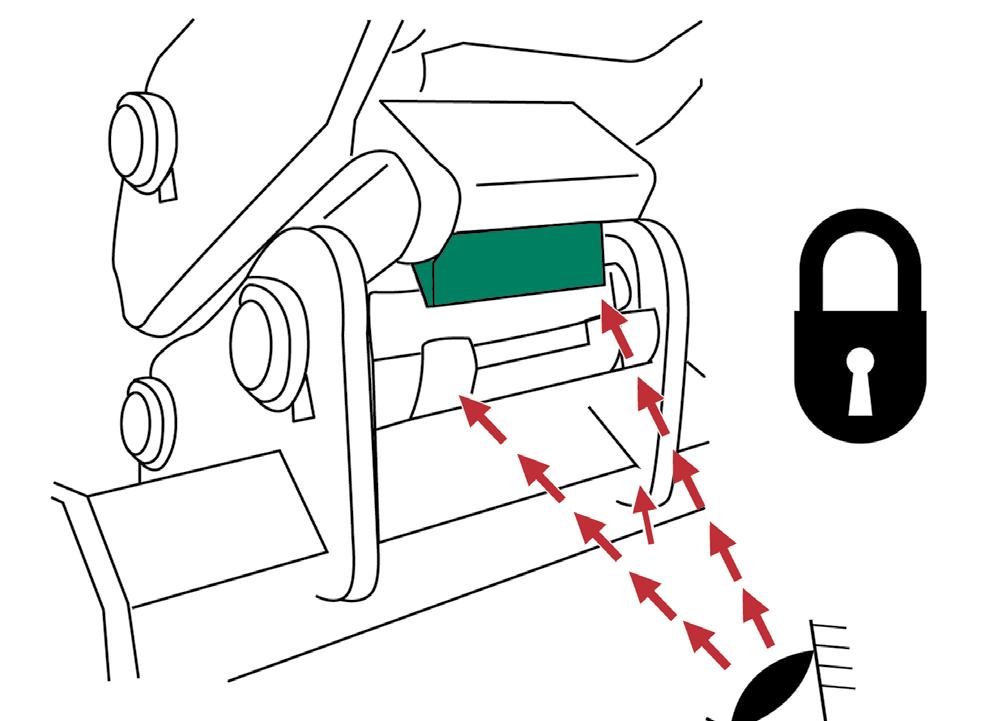

11. Compruebe que el pasador del implemento está acoplado correctamente en el gancho de cierre.

NOTA: El gancho de cierre tiene un color distinto para que resulte más fácil confirmar el acoplamiento del pasador.

AVISO: Si no es posible realizar la comprobación visual desde el asiento del operador, bájese de la máquina y asegúrese de que el pasador del implemento esté acoplado correctamente en el gancho de cierre.

1

2� Deslice el dispositivo de bloqueo y pulse la parte trasera del interruptor del enganche rápido (1) para establecer el estado de desbloqueo del sistema de enganche rápido. El dispositivo de alarma acústica comienza a sonar.

3� Extienda completamente la varilla del cilindro del cazo y mantenga la presión hidráulica durante aproximadamente 5-10 segundos para que el gancho de cierre se retraiga.

5� Accione el control del brazo para desenganchar el implemento.

6� Pulse la parte trasera del interruptor del enganche rápido (1) para establecer el estado de bloqueo del sistema de enganche rápido. El dispositivo de alarma acústica deja de sonar.

4� Accione los controles del cazo y del brazo para situar el implemento sobre una superficie plana y nivelada de forma segura.
