Pickup

Pick Up

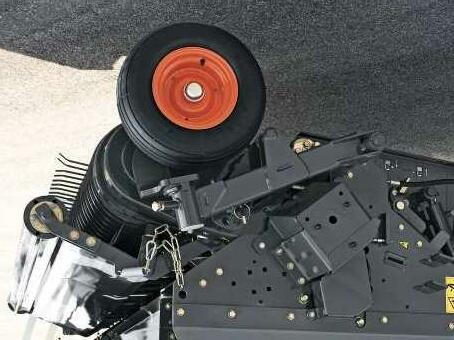

Die Einstellung der Arbeitstiefe erfolgt über das Lochraster an den Tasträdern

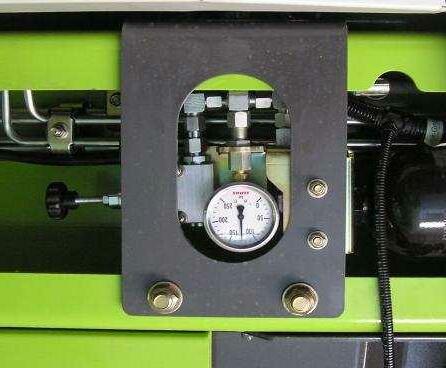

Einstellen der hydraulischen PU Entlastung (in Fahrtrichtung links im C-Profil hinter der weißen Abdeckung montiert)

1. Pick Up komplett ausheben 2. Kontermutter (1) lösen, Einstellschraube (2) leicht eindrehen 3. Pick Up absenken (im Terminal im Belade-Modus auf Schwimmstellung) 4. Entlastungsdruck über das Handrad (2) einstellen (leicht herausdrehen bis gewünschter Entlastungsdruck eingestellt ist) 5. Kontermutter (1) fixieren

Empfohlener Entlastungsdruck ca. 30 bar!

Höherer Druck führt zu höherer PU-Entlastung und umgekehrt.

1

2
