Zatrzask drzwi

Otwieranie i wyciąganie górnych drzwi kabiny

D

Dla zapewnienia lepszej wentylacji kabiny możliwe jest wyciągnięcie górnej połowy drzwi przy zamkniętych drzwiach dolnych.

C Niebezpieczeństwo!

Aby nie narażać się na zgniecenie i skaleczenie, górne i dolne drzwi kabiny muszą być podczas jazdy zablokowane!

Zamknąć całkowicie górne drzwi kabiny wraz z drzwiami dolnymi lub zabezpieczyć w pozycji otwartej w drzwiach dolnych za pomocą zatrzasku

Całkowicie otworzyć górne drzwi kabiny i zabezpieczyć w blokadzie przy kabinie operatora

E

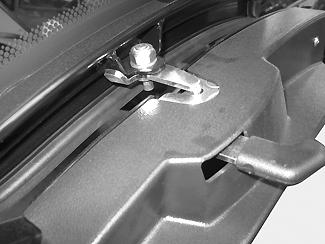

Rys. 46: Blokowanie, odblokowywanie, wyciąganie szyby bocznej Wyciąganie górnych drzwi kabiny •Górne drzwi kabiny odblokować z drzwi dolnych, w tym celu dźwignię C (drzwi kabiny wewnątrz) pociągnąć do tyłu •Otworzyć drzwi kabiny i wyjąć uchwyt odległościowy D •Drzwi kabiny wraz z uchwytem odległościowym D zatrzasnąć w blokadzie drzwi dolnych (patrz strzałka) Otworzyć całkowicie górne drzwi kabiny •Górne drzwi kabiny odblokować z drzwi dolnych, w tym celu dźwignię C (drzwi kabiny wewnątrz) pociągnąć do tyłu •Górne drzwi kabiny całkowicie otworzyć do tyłu i zablokować w zatrzasku E

Wskazówka!

Smarować regularnie trzpień blokujący zatrzasku!

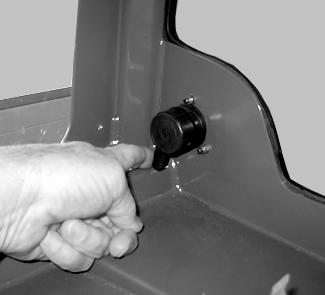

Zamykanie górnych drzwi kabiny •Z zewnątrz lub wewnątrz: dźwignię E naciskać do przodu

Szyba boczna jest uwalniana z blokady siłą sprężyny. •Górne drzwi kabiny zablokować należycie w drzwiach dolnych i drzwi kabiny całkowicie zamknąć
