Mise en place de la camÈra

1

8 7

1

2 Mise en place de la camÈra

ñSur un Ètabli, retourner la camÈra (5) et mettre les 2 vis de 6 x 20 (6) dans les trous (A). (Fig.1)

A

B 1

2

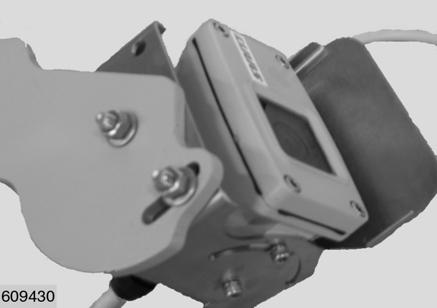

ñFixer la camÈra au support (1) ‡ líaide des rondelles de contact A6 (7) et des Ècrous M6 (8) ñSerrer ‡ la main.

Remarque!

Le serrage dÈfinitif ne se fait quíune fois la camÈra correctement orientÈe.

(Fig.2)

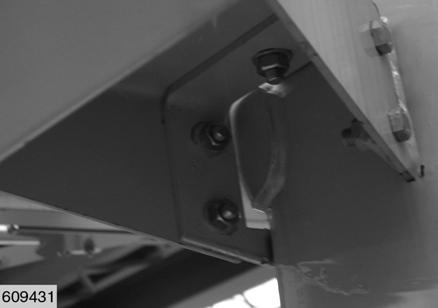

ñSur la machine, retirer les vis (B) du support pour rouleau de film (cÙtÈ droit). (Fig.3)

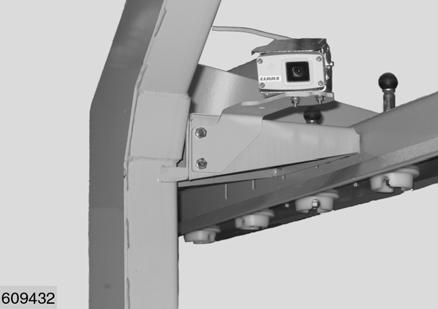

ñVisser le support (1) ‡ líaide des vis (2), des rondelles de contact A10 (3) et des Ècrous M10 (4).

Couple: 48,5 Nm (Fig.4)

3

4

D

9

9

9 10

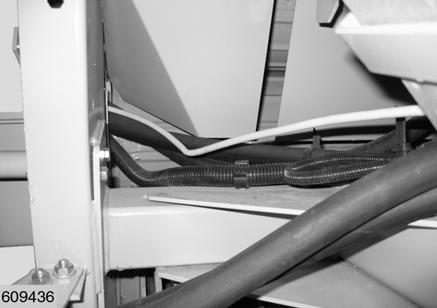

ñFaire passer le c‚ble (C) de la camÈra le long des c‚bles existants.

ñFixer avec des Rilsan (10). (Fig.5)

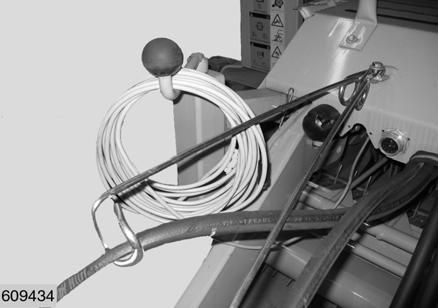

ñPoser le c‚ble de liaison (9) sur la manivelle de la bÈquille (D). (Fig.6)

5

6

Mise en place du c‚ble de connexion camÈra/ moniteur

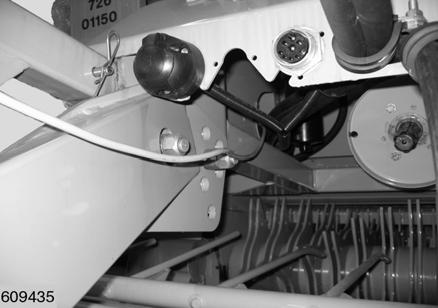

ñPasser le c‚ble de liaison (9) de líavant vers líarriËre de la machine. Le cheminement du c‚ble est matÈrialisÈ par la flËche. (Fig.7)

ñContinuer ‡ faire passer le c‚ble de liaison (9) selon la flËche.

(Fig.8)

7

8
