Mise en place de líÈcran dans la cabine

12 F E

ñRaccorder les connecteurs du flexible de camÈra (E) et du c‚ble (9). (Fig.9)

ñMettre des colliers Rilsan (10) de part et díautre de la connexion.

(Fig.10)

9

10 9

11 10

G Mise en place de líÈcran dans la cabine

ñSur un Ètabli, faire glisser la tÍte (F) du pied dans la rainure (G) ‡ líarriËre de líÈcran (11). ñSerrer le bouton moletÈ du pied. (Fig.11)

H 11

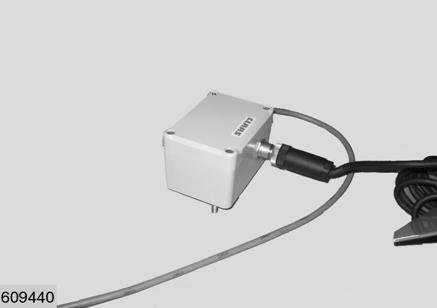

ñBrancher le c‚ble (H) de líÈcran (11) ‡ la sortie du rÈpartiteur (12). ñBrancher le c‚ble díalimentation Èlectrique ‡ líÈcran (11). (Fig.12)

12
