Raupenketten spannen ................................................. 4.1
78
R Z
X
Y
79
80

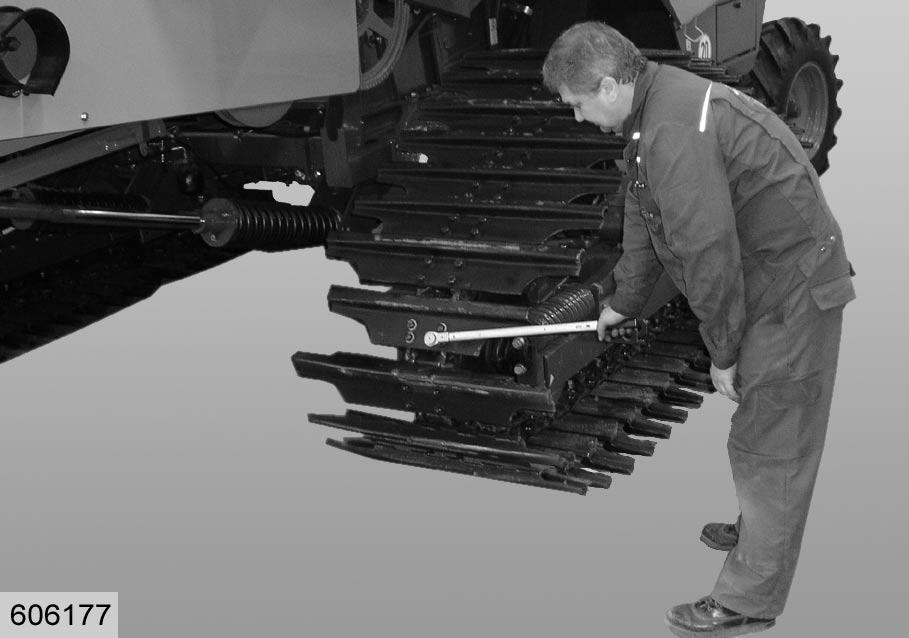

Endbodenplatten (70) mit Sechskantschrauben (71) anschrauben. Anzugsdrehmoment der Sechskantschrauben = 370 - 410 Nm.
Beachten!
Die Endgliedschrauben und alle Befestigungsschrauben der Platten nach 50 Betriebsstunden nachziehen.
Raupenketten spannen

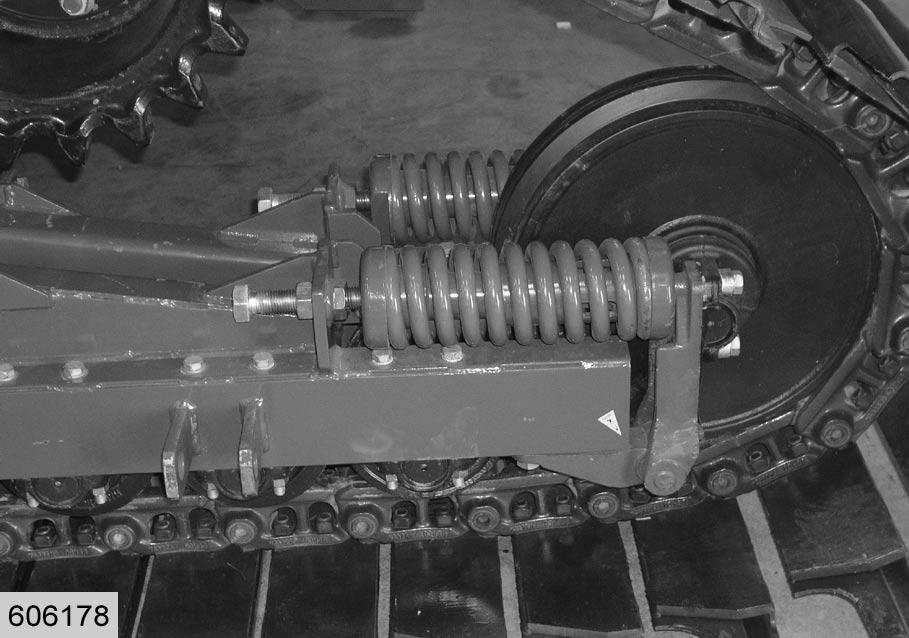

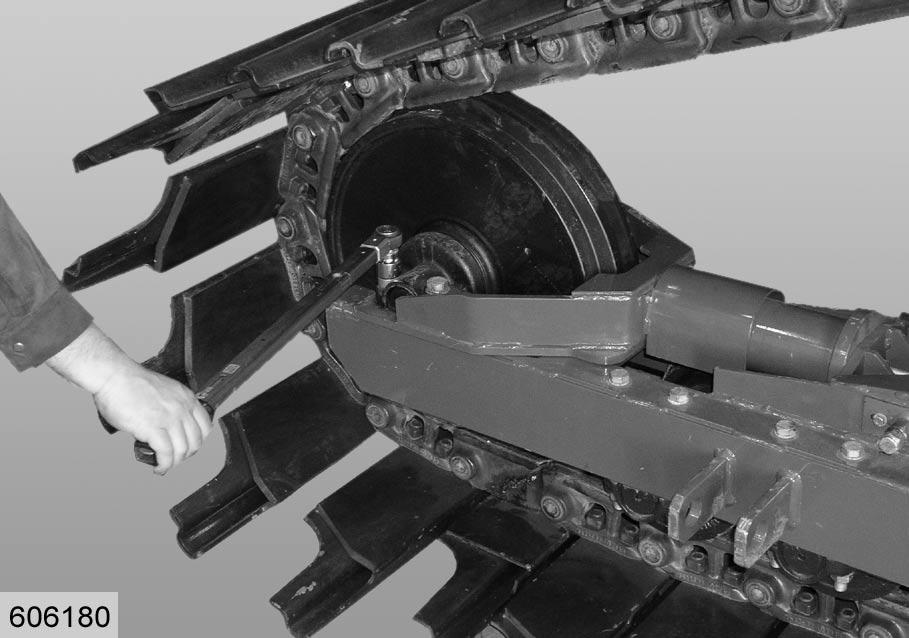

Zunächst die Schrauben (R) auf das Maß (X = 90 mm) einstellen. Mit der Handhebelfettpresse (72) an der hinteren Ketten-Spannvorrichtung die Kette spannen. Die Kette so weit spannen dass die Federlänge (Z) 320 mm und das Maß (Y) 35 mm beträgt Die Sechskantschrauben (R) mit den Kontermuttern sichern. Die Befestigungsschrauben (B) der hinteren Umlenkrollen mit 315 Nm anziehen. Nach einer Probefahrt die Maße (Y und Z) kontrollieren, falls erforderlich korrigieren.
Beachten!
Kontrolle der Raupenketten-Einstellung nur nach einer Vorwärtsfahrt vornehmen.
(Abb.79,80,81)
