7.19.4Oddzielanie

4455

108

4456

4457

109

110

4458

111 7.19.4 Oddzielanie

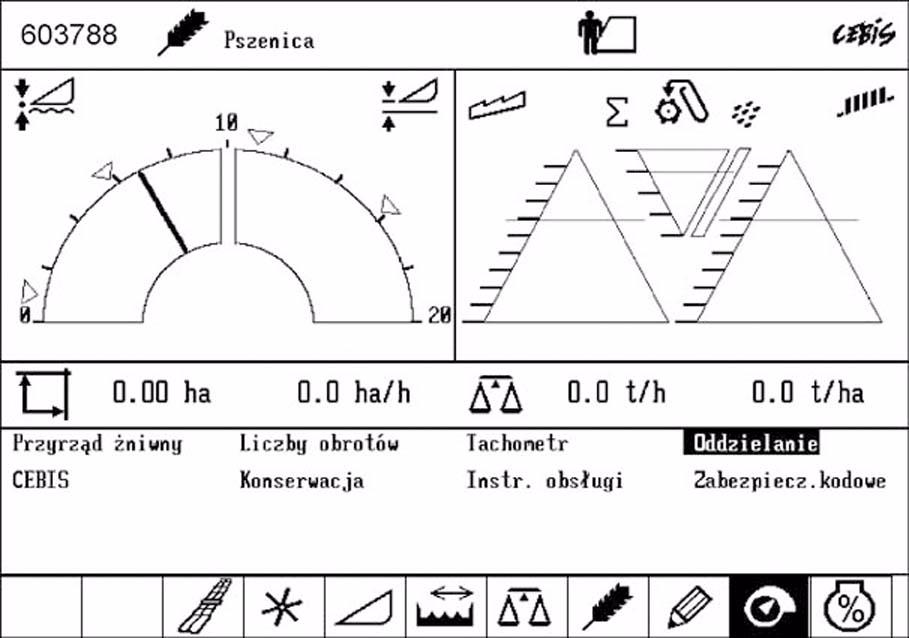

–Aktywacja przyciskiem OK (C1) Istnieje tu możliwość sprawdzenia czujników zespołu kontroli przepustowości (DKG), dokonania wstępnych nastaw sit, zależnie od wyposażenia maszyny włączenie względnie wyłączenie automatycznego przestawiania sit oraz ustawić kontroli domłacania. PUNKTY SUBMENU: Test czujników / Krańcowe pozycje sita górnego / Krańcowe pozycje sita dolnego / Przestawianie sita górnego / Przestawianie sita dolnego / Granica domłacania / Zerowy punkt domłacania (Ilustr.108)

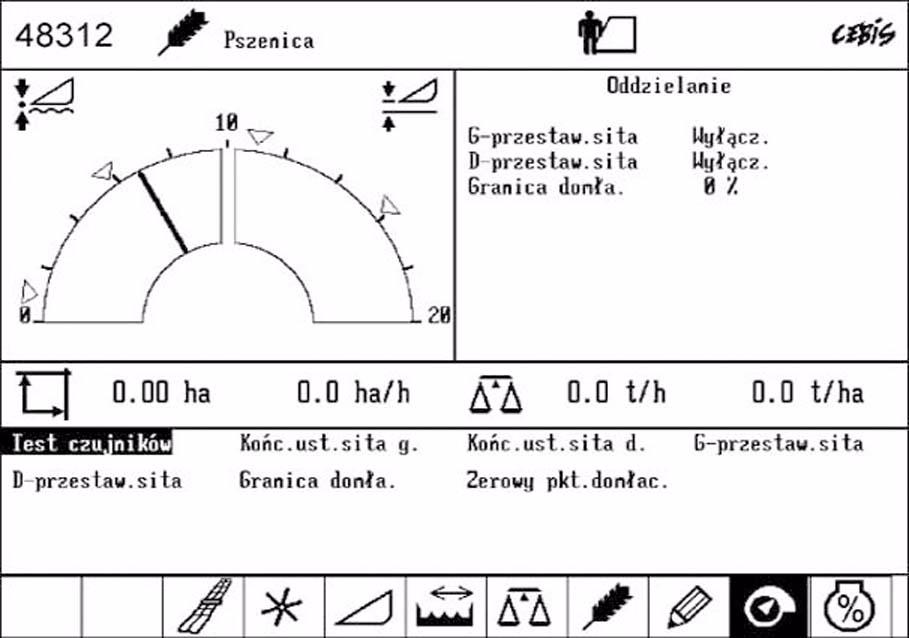

Test czujników

Można tu w następujący sposób sprawdzić lewy i prawy czujnik układu oddzielania ziarna oraz czujnik sit zespołu kontroli przepustowości (DKG): –Aktywacja przyciskiem OK (C1)

Metalowym przedmiotem lekko postukać w czujnik. Gdy na ekranie pokazana zostanie wartość większa, niż "10", to czujnik jest w porządku! (Ilustr.109,110)

Krańcowe pozycje sita górnego i dolnego

Tutaj, w następujący sposób wykonać programowanie krańcowych pozycji sita górnego i sita dolnego (młocarnia musi być włączona): –Aktywacja przyciskiem OK (C1)

Użytkownik otrzyma informacje o przebiegających automatycznie akcjach oraz meldunek o pomyślnym zaprogramowaniu pozycji krańcowych. –Po wykonaniu należy przyciskiem ESC (C3) wyjść z tego punktu menu. (Ilustr.1,111)

4459

112

4460

113

4461

114

71755

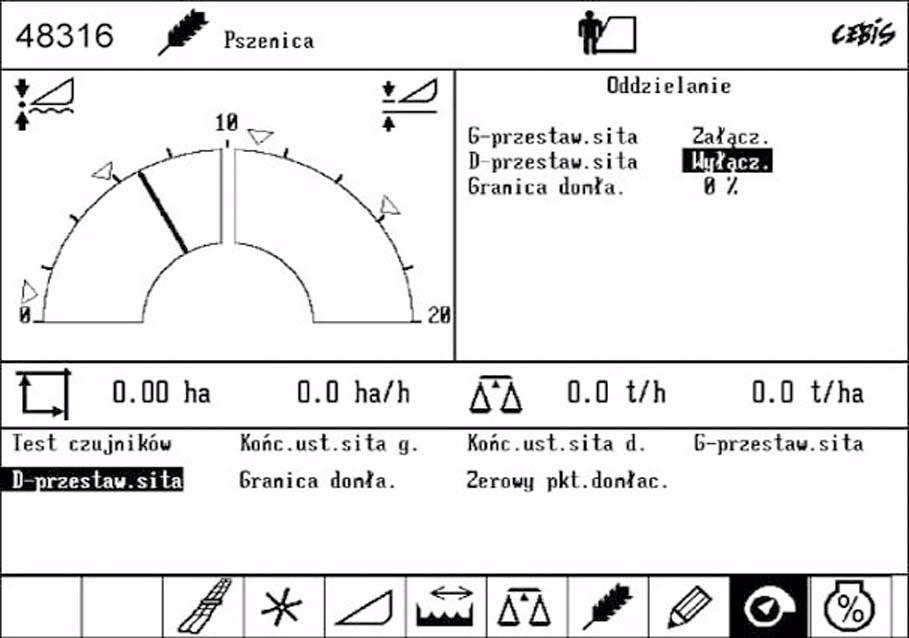

Przestawianie sita górnego względnie sita dolnego

–Aktywacja przyciskiem OK (C1) –Można tu przy pomocy przycisków +/- (C6 lub C7) włączyć albo wyłączyć przestawianie sita górnego i sita dolnego, aby przy wymontowanym lub nieistniejącym automatycznym przestawianiu sit nie rozpoczynało się ich przestawianie i nadzór. (Ilustr.1,112)

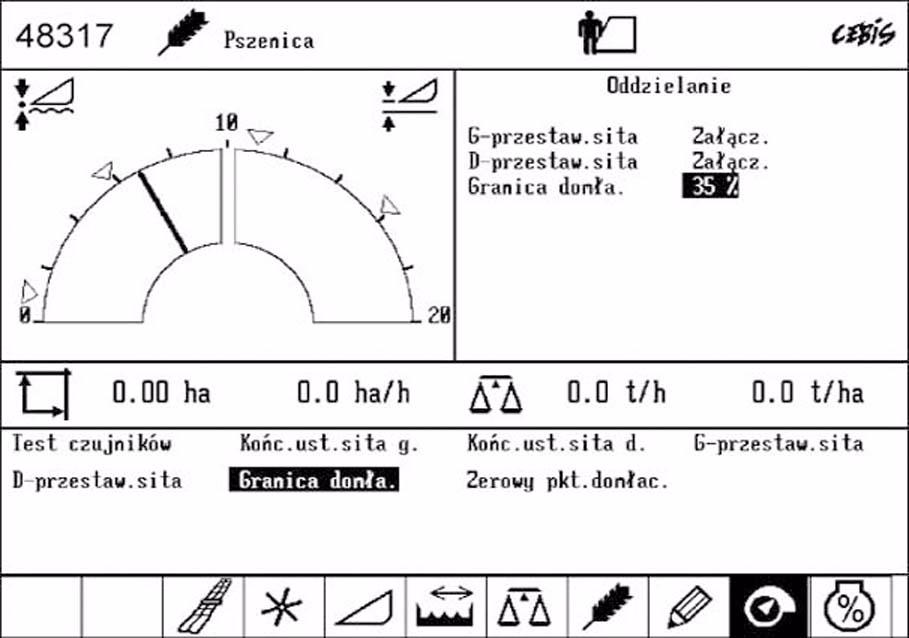

Granica domłacania

–Aktywacja przyciskiem OK (C1) –Z pomocą przycisków +/- (C6 lub C7) można tu ustawić na żądanym poziomie między 0 a 100% graficzny wskaźnik domłacania (obszar E5 ekranu). Powyżej ustawionej granicy wskaźnik będzie błyskać. (Ilustr.1,113)

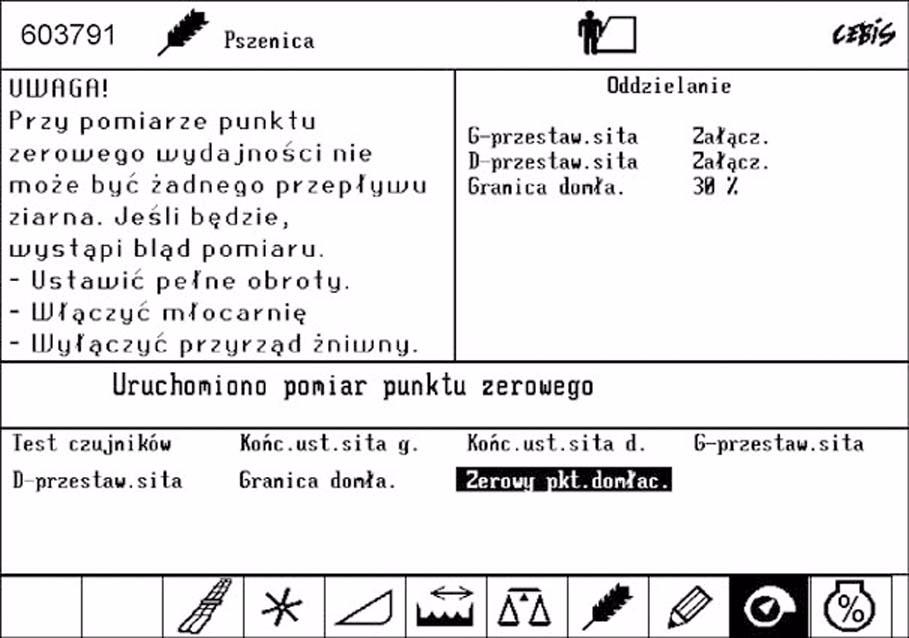

Zerowy punkt domłacania

–Aktywacja przyciskiem OK (C1) –Tutaj, przy pomocy przycisku OK (C1) uruchamia się pomiar zerowego punktu miernika domłacania (fotokomórka w przenośniku kłosowym). Do prawidłowego pomiaru punktu zerowego musi być włączona młocarnia i przyrząd żniwny a maszyna musi pracować na nieobciążonych obrotach. Nie może być transportowany żaden materiał! Łańcuch przenośnika kłosowego musi być prawidłowo naprężony! (Ilustr.114)
