94 Krańcowe pozycje płyt zrywacza

Tutaj dokonuje się programowania pozycji krańcowych służącego do wyboru pozycji płyt zrywacza (młocarnia i przyrząd żniwny muszą być włączone): –Aktywacja przyciskiem OK (C1) Na ekranie pojawią się informacje o akcjach, które użytkownik musi wykonać! (Ilustr.92)

8879

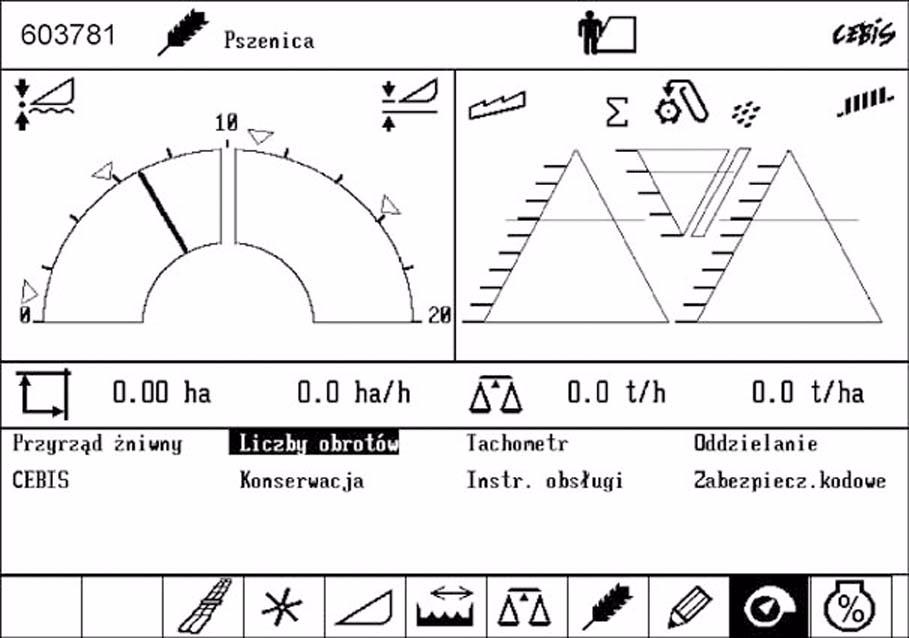

7.19.2 Liczby obrotów

Dokonuje się tu ustawień koniecznych do nadzoru liczb obrotów zespołów roboczych. Aktualne liczby zespołów roboczych mogą zostać przyjęte jako wartości nastaw i może być ustawiony nadzór poślizgu. Może zostać ustawiona liczba nieobciążonych obrotów silnika. PUNKTY SUBMENU: Programowanie / Liczba nieobciążonych obrotów / Poślizg / Rozdzielacz plew / Kontrola liczby obr. przenośnika kłosowego. (Ilustr.93)

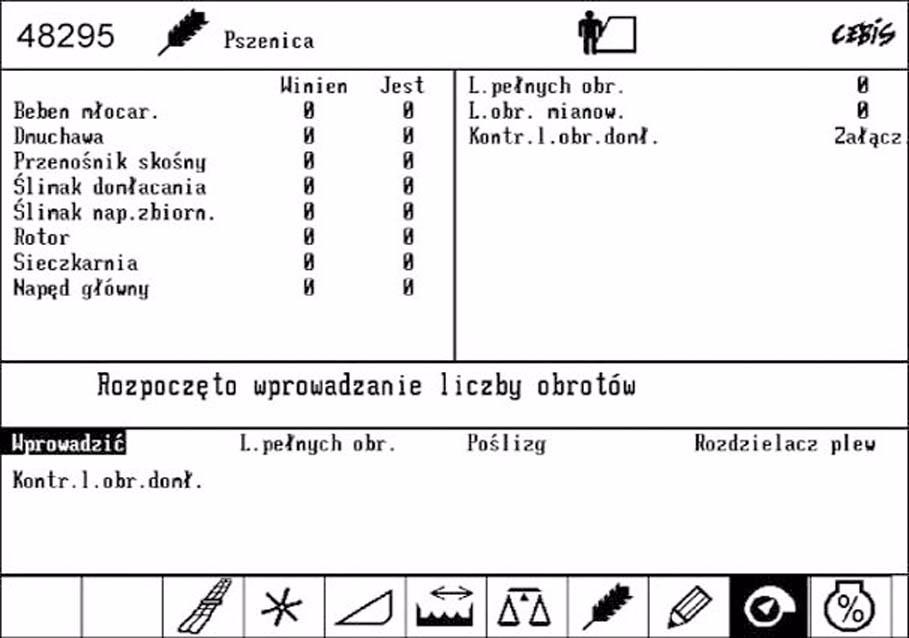

Programowanie liczb obrotów

Wskazówka!

Przed rozpoczęciem programowania liczb obrotów zespołów roboczych musi zostać zaprogramowana "Liczba nieobciążonych obrotów".

–Aktywacja przyciskiem OK (C1) –Włączyć młocarnię i przyrząd żniwny a następnie nacisnąć przycisk OK (C1), przy liczbie nieobciążonych obrotów silnika (patrz punkt menu

LICZBA NIEOBCIĄŻONYCH OBROTÓW). Aktualne liczby obrotów zespołów roboczych zostaną zaprogramowane jako ustawione. Nadzór liczb obrotów poszczególnych zespołów roboczych przyjmie te nastawy jako wzorcowe i przy przekroczeniu ustawionego poślizgu uruchomi alarm (patrz punkt menu POŚLIZG). Przy zmianie np. liczby obrotów bębna młocarni automatycznie programowana jest nowo ustawiona liczba obrotów. Liczby obrotów muszą być na nowo programowane tylko po wykonaniu napraw np. po wymianie koła pasowego. (Ilustr.94)

4442

95

4443

4444

96

97

71755

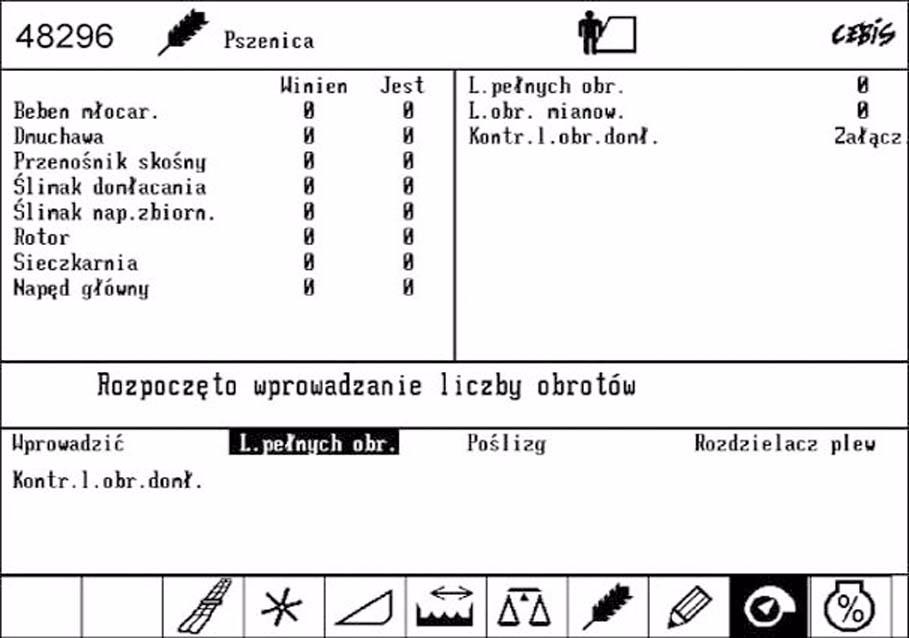

Programowanie liczby nieobciążonych obrotów

–Aktywacja przyciskiem OK (C1) –Do programowania liczby nieobciążonych obrotów kombajn musi stać w miejscu z włączoną młocarnią i włączonym przyrządem żniwnym oraz silnikiem na pełnym gazie. Należy wtedy wcisnąć przycisk OK (C1). Liczba nieobciążonych obrotów jest ważna dla przeliczania stopnia wykorzystania silnika oraz do nadzoru przeciążenia silnika. Przy rozpoczęciu po raz pierwszy pracy przyrządem żniwnym oraz przy każdej zmianie przyrządu żniwnego liczba nieobciążonych obrotów musi być zaprogramowana na nowo. (Ilustr.95)

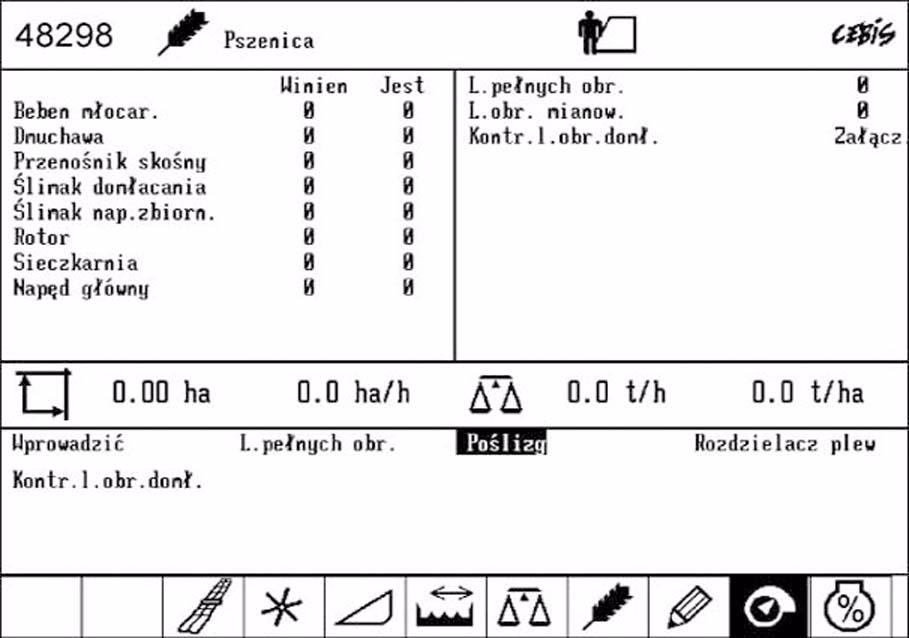

Poślizg

–Aktywacja przyciskiem OK (C1) –Przyciskami kursora (C4 lub C5) wybrać zespół roboczy, zatwierdzić wybór i przyciskami +/- (C6lub C7) wprowadzić poślizg, jaki ma być nadzorowany w (%).

Zbyt wysoki poślizg pasów wskazuje na za duże przeciążenie i/lub niewystarczające naprężenie pasa względnie jego uszkodzenie. –Naprężenie pasów należy regularni sprawdzać (patrz menu KONSERWACJA). –Uszkodzone pasy natychmiast wymienić. PUNKTY SUBMENU (Maszyna z rotorami): Bęben młócący / Dmuchaw / Przenośnik skośny / Ślimak domłacania / Ślimak napełniania zbiornika ziarna / Rotory / Siekacz / Napęd główny PUNKTY SUBMENU (Maszyna z wytrząsaczami): Bęben młócący / Dmuchaw / Przenośnik skośny / Ślimak domłacania / Ślimak napełniania zbiornika ziarna / Wytrząsacze / Siekacz / Napęd główny (Ilustr.1,96,97)

Wartości wzorcowe

Bęben młócący 7,5% Napęd główny 2,5% Wytrząsacz 10,0% Pozostałe zespoły 5,0%
