zusammenbauen ......................................................... 7.15

Kältemittelöl ergänzen

(Klimakompressor Sanden Sd 7h 15) Hinweis: Kältemittelöl muss beim Einbau von Neuteilen ergänzt werden, da immer ein bestimmter Anteil in den Altteilen zurückbleibt. Hierbei braucht aber nicht der Ölstand im Klimakompressor berücksichtigt zu werden. Kältemittelöl-Füllmengen: Kondensator 20 cm³ Pro Leitung 20 cm³ Verdampfer 40 cm³ Filtertrockner 10 cm³ Kältemittelverlust 20 cm³ Kältemittel komplett 40 cm³ Gesamtsystem 310 cm³ Kältemittelöl vor dem Evakuieren / Befüllen der Klimaanlage auf den Klimakompressor auffüllen. (Hierbei die Vorschrift des Geräteherstellers beachten.) Nur Kältemittelöl (SANDEN SP 20) verwenden.

6

7 Kondensator ausbauen

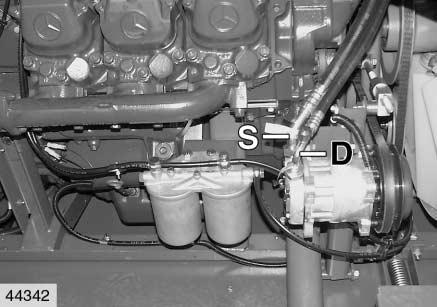

Kältemittel an den Anschlüssen(D,Druckseite) und(S,Saugseite) des Klimakompressors absaugen. Hierbei sehr langsam vorgehen, damit kein Kältemittelöl mit abgesaugt wird. (Hierbei die Vorschrift desGeräteherstellers beachten.) (Abb.6)

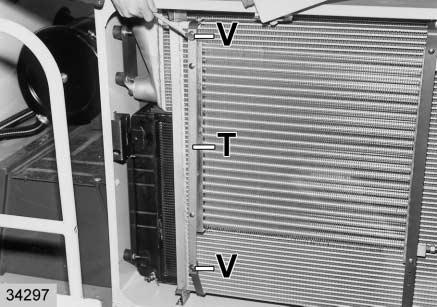

Rückwand mit Kühlerkorb entriegeln, dann hochschwenken und einrasten lassen. Rückwand mit geeigneten Mitteln, wie z.B. Seil, gegen Herabfallen sichern. Verschlusszapfen(V) öffnen. Den Träger(T) abschrauben. (Abb.7)
