zerlegt ET-Nr. 755 581.0) ........................................................ 5.3 Oberes Winkelgetriebe Korntankentleerung zusammenbauen

16

17

18

19

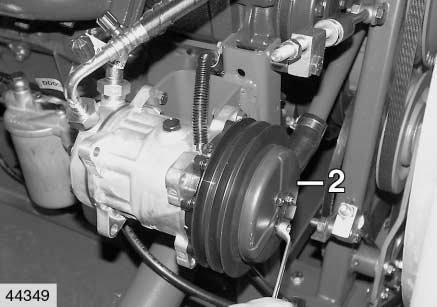

Staubkappe(2) abschrauben. (Abb.16,25)

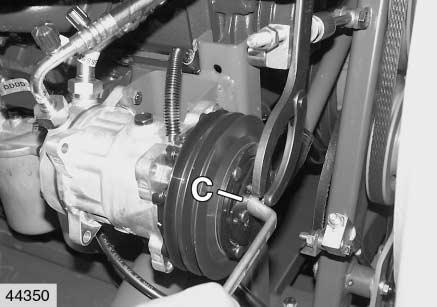

Druckplatte(C) losschrauben. Hierfür Spezialwerkzeug zum Gegenhalten verwenden. Spezialwerkzeug: Lochschlüssel ET-Nr.181624.0 (Abb.17)

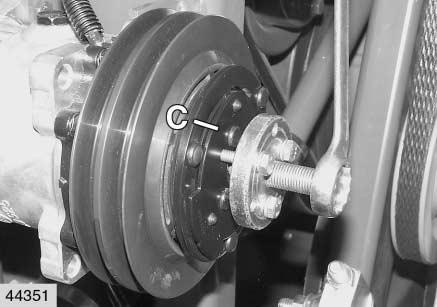

Druckplatte(C) mit Spezialwerkzeug abziehen. (Abb.18)

Spezialwerkzeug (Eigenanfertigung): A = ∅ 60mm B = 7mm C = ∅ 35mm D = ∅ 46mm E = 3x120° F = 10mm G = M14x1,5 1 x Sechskantschraube M14x1,5x50 DIN961-8.8 ET-Nr.233634.0 3 x Sechskant-Zollschraube ¼’’- 20x1¼’’ (Abb.19)
