zerlegen ET-Nr. 755 581.0) ........................................................ 5.3 Oberes Winkelgetriebe Korntankentleerung

11

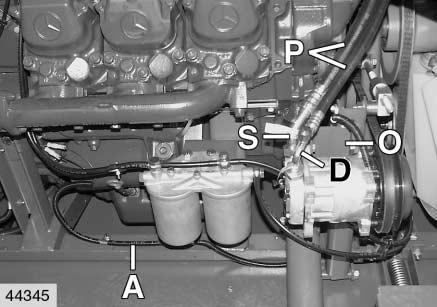

12 Klimakompressor ausbauen

(Klimakompressor Sanden Sd7h15) Kältemittel an den Anschlüssen(D,Druckseite) und(S,Saugseite) des Klimakompressors absaugen. Hierbei sehr langsam vorgehen, damit kein Kältemittelöl mit abgesaugt wird. (Hierbei die Vorschrift desGeräteherstellers beachten.) Bei Druckluftanlage: Druckluftkompressor-Antriebsriemen (30) ablegen, siehe Seite7.3.21. Klimakompressor-Antriebsriemen(29) hinten ablegen –siehe Seite7.3.19, Klimakompressor-Antriebsriemen (29) ablegen. Kabelschellen vom Klimakompressor-Kabelsatz(A) abschrauben. Klimakompressor von Konsole(O) abschrauben. (Abb.11)

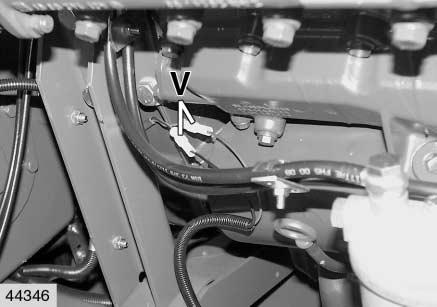

Steckverbindung(V) an der Motorkonsole trennen. Klimaschläuche(P) markieren und abschrauben. (Abb.11,12)

13

14

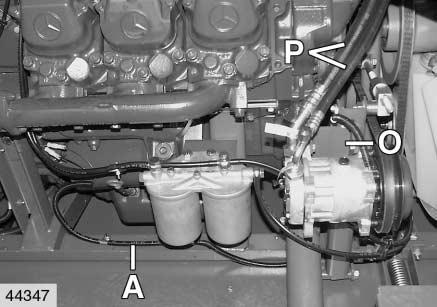

15 Klimakompressor einbauen

(Klimakompressor Sanden Sd7h15) 1.Klimaschläuche(P) entsprechend der Markierungen am Klimakompressor anschrauben.

Beachten!

Unbedingt neue Runddichtringe verwenden.

2.Steckverbindung(V) an der Motorkonsole verbinden. 3.Klimakompressor an Konsole(O) anschrauben. 4.Kabelsatz(A) mit Kabelschellen anschrauben. 5.Klimakompressor-Antriebsriemen (29) hinten auflegen und einstellen –siehe Seite7.3.20, Klimakompressor-Antriebsriemen (29) auflegen und einstellen. 6.Bei Druckluftanlage:

Druckluftkompressor-Antriebsriemen (30) auflegen und einstellen, siehe Seite7.3.22. 7. Kältemittelölstand am Klimakompressor überprüfen / auffüllen, siehe Seite2.1.4. 8. Klimaanlage – Kältemittel auffüllen, siehe

Seite2.1.3. (Abb.13,14)

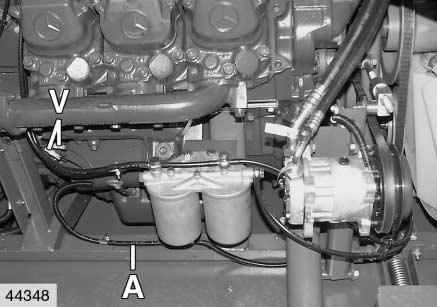

Klimakompressor-Magnetkupplung ausbauen

(Klimakompressor Sanden Sd7h15) Bei Druckluftanlage: Druckluftkompressor-Antriebsriemen (30) ablegen, siehe Seite7.3.21. Klimakompressor-Antriebsriemen(29) hinten ablegen –siehe Seite7.3.19, Klimakompressor-Antriebsriemen (29) ablegen. Kabelschellen vom Klimakompressor-Kabelsatz(A) abschrauben. Steckverbindung(V) an der Motorkonsole trennen. (Abb.15)
