Anpassen der Gelenkwelle...............................................6

74224

3

5 4

6

X

1 Hinweis!

Das DISCO8550Plus / 8550 kann nicht als geschobene Kombination, sondern nur als gezogene Front-Heck-Kombination eingesetzt werden (siehe Seite6.19).

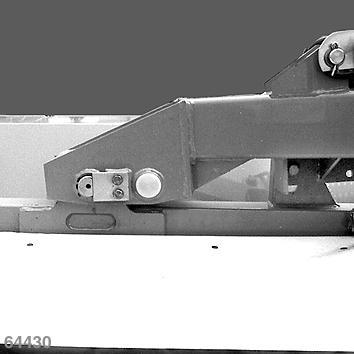

Die beiden Seitenmähwerke an den Auslegern befestigen. Dabei den Bolzen(3) in der äußeren Bohrung der Ausleger montieren und mit der Lasche(5) sichern. Die Sicherungsschrauben(4) montieren. (Abb.19)

Die Gelenkwellen(6) mit der Kupplungsseite am Hauptgetriebe und danach an den Seitenmähwerken aufstecken und mit den Klemmschrauben sichern. Gelenkwellenschutz durch Einhängen der Ketten gegen Mitlaufen sichern. (Abb.20)

18

19

20

Entlastungsfedern

Grundeinstellung X = ca. 80 mm (Abb.21)

21
