Einbau der Steuerung

2

1 Maschinen ohne Option « Auslöserreinigung »

Klappe N (2) mit Scheibe und Vierteldreh-Verschlussschraube, die sich auf der Klappe befinden, am Verteiler (1) befestigen. (Abb.4)

3 4

Maschinen mit Option « Auslöserreinigung»

Klappe RC/RF (3) mit Scheibe und Vierteldreh-Verschlussschraube, die sich auf der Klappe befinden, am Verteiler (1) befestigen. (Abb.5)

1

5

B

C

6

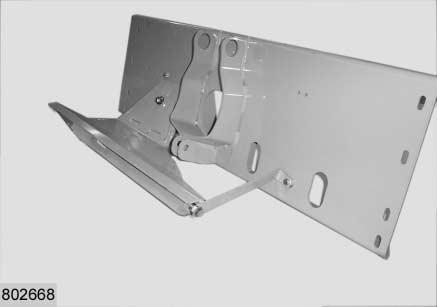

7 Einbau der Blech-Verteiler-Einheit in die Maschine

Blech-Verteiler-Einheit (B) einsetzen und darauf achten, dass die Hydraulikschläuche (C) nicht unter dem Blech eingeklemmt wurden. Antrieb des Knotergetriebes durch die Öffnung im Blech schieben. (Abb.6)

Blech-Verteiler-Einheit mit 8 Schrauben M10 (22) und 8 Scheiben (23) an den Seitenblechen des Knoterantriebs befestigen.

Anzugsdrehmoment: 48,5 Nm (Abb.7)
