Einbau der Blech-Verteiler-Einheit in die Maschine

Q

P

11 Schmierverteiler abbauen

Steckverbindungen (Q) kennzeichnen, um die richtige Lage beim Wiedereinbau zu gewährleisten.

Beachten!

Wenn die Steckverbindungen sich nicht in ihrer ursprünglichen Stellung befinden, können aufgrund mangelhafter Anschlüsse Dichtigkeitsprobleme beim Schmierverteiler auftreten.

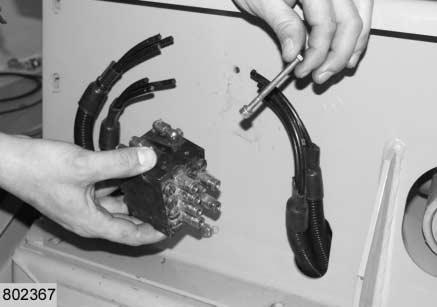

Steckverbindungen (Q) des Schmierverteilers (P) lösen. (Abb.11) Schmierverteiler (P) ausbauen. (Abb.12)

P

T 12

Querblech abbauen

12 Befestigungsschrauben des Querblechs (T) lösen. (Abb.13)

U

13

14

Querblech von der Maschine abnehmen. –bei Maschinen ab Nr. 74100031 wird das Blech wieder benötigt. –bei Maschinen bis Nr. 74100030, Querblech (T) durch Blech (27) des Nachrüstsatzes ersetzen. (Abb.14)
