Auslöserreinigung einbauen

1

A GEBLÄSE EINBAUEN

Garnkasten vorbereiten

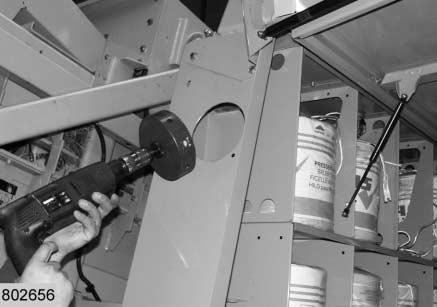

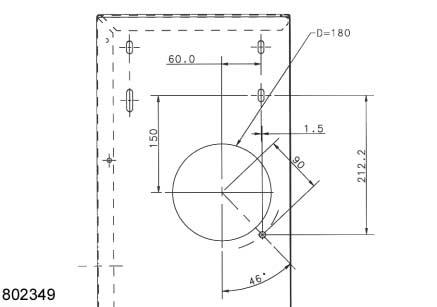

(bei Maschinen bis Nr. 74100030) Ein Loch in der Wand des Garnkastens gemäß Schema in Abb. (1) vorbohren. Mit einer Lochsäge ein Loch von 180 mm Durchmesser bohren. (Abb.1,2)

Garnkasten reinigen und neu lackieren.

Garnkasten-Gebläse einbauen

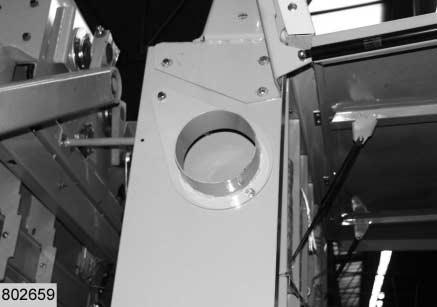

Adapter (11) mit 2 Schrauben (17), 2 Scheiben (21) und 2 Muttern (19) am Garnkasten befestigen.

Anzugsdrehmoment: 24,5 Nm (Abb.3)

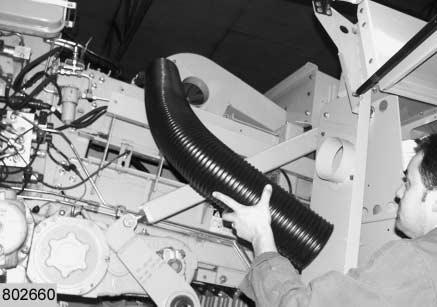

Spiralschlauch (12) auf die beiden Adapter (11) schieben. (Abb.4)

11

11

12 11 2

3

4

13

12

13

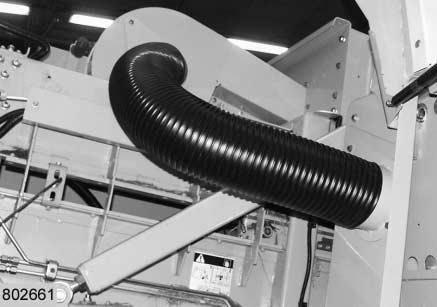

Spiralschlauch (12) an den beiden Adaptern mit Schellen (13) befestigen. (Abb.5)

5
