Zylinderkopf und Ventile

Wiedereinbau der Lichtmaschine und deren Halterung

– Die Halterung der Lichtmaschine (B) wieder einbauen. – Die Schrauben mit einem Drehmoment von 7 daN.m anziehen. – Die Lichtmaschine (A) wieder einbauen.

Hinweis: Wurde die Scheibe der Lichtmaschine ausgebaut, die Schraube mit einem Drehmoment von 5 daN.m anziehen.

Ausbau des Viskolüfters

– Die Schrauben des Kühlerstutzens (A) ausbauen.

Hinweis: Das Gewinde der Viskolüfter-Nabe ist ein Linksgewinde.

– Mit Hilfe eines Hakenschlüssels die Nabe (B) festhalten, den Viskolüfter (C) lösen und ausbauen.

Wiedereinbau des Viskolüfters

Hinweis: Das Gewinde der Viskolüfter-Nabe ist ein Linksgewinde.

– Den Viskolüfter (C) wieder auf die Nabe (B) montieren. – Den Viskolüfter mit Hilfe eines Hakenschlüssels mit einem Drehmoment von 9 daN.m anziehen.

B

253hsm00

C A

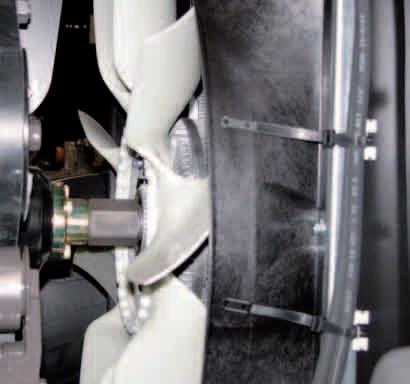

Bild 24
