MAQUINARIA DE EMPUJE
from Cat Electric Rope Shovel 495HR Pala para Minería Manual de Mantención & Operación - PDF DOWNLOAD

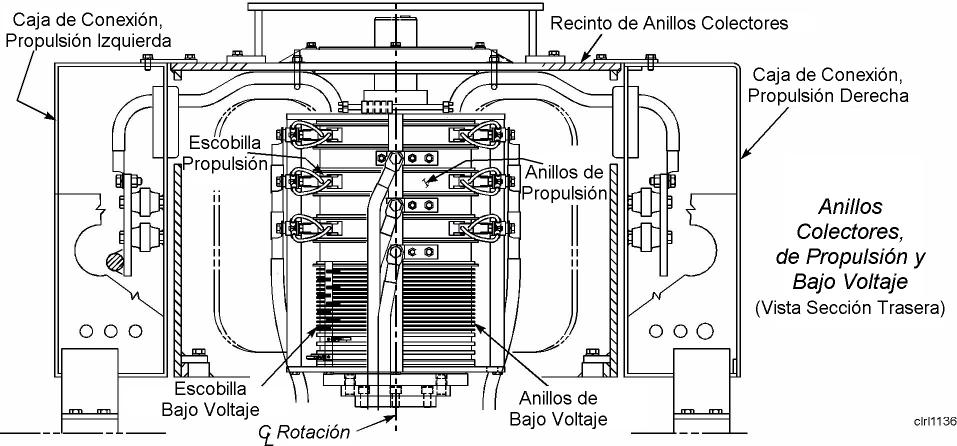

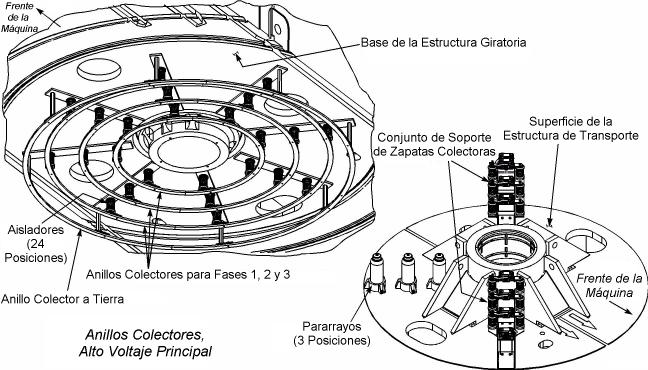

ANILLOS COLECTORES
Los anillos colectores de alto voltaje, entre la estructura giratoria y la estructura de transporte, transfieren la energía eléctrica desde la estructura de transporte a la plataforma rotatoria. La energía eléctrica entra a la estructura de transporte entre los motores de propulsión y es transferida mediante las zapatas de los anillos a los anillos colectores. Las zapatas están montadas entre la maza del eje central de fundición y la cremallera de giro.
PLATAFORMA ROTATORIA
La plataforma rotatoria consiste de la estructura giratoria, el eje central, plataformas de extensión derecha e izquierda, la cabina de los operadores y la sala de máquinas. También están incluídos los componentes del sistema eléctrico, los controles de operación, sistema de aire, estructura “A” junto a las unidades de las maquinarias de levante, giro y empuje.
