BATTERIES Spécification pour l’entretien

Contrôle niveau électrolyte...................................................Toutes les 250 heures NOTA: Si la machine doit être démarrée par des batteries de secours, voir chapitre “Branchement de batteries de secours”.

ATTENTION: Avant toute intervention sur les composants du circuit électrique, placez la clé de démarrage sur la position “OFF” (arrêt). Déconnectez les câbles de batteries en débranchant toujours le câble négatif (-) en premier. Pour rebrancher les câbles de batteries, branchez toujours le câble négatif (-) en dernier.

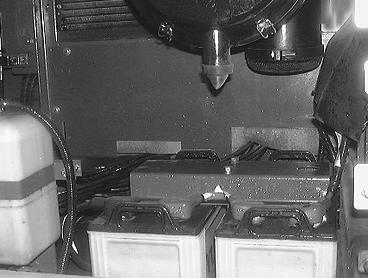

Pour accéder aux batteries, ouvrir la porte latérale gauche.

Contrôle du niveau d’électrolyte

Remplacement d’une batterie

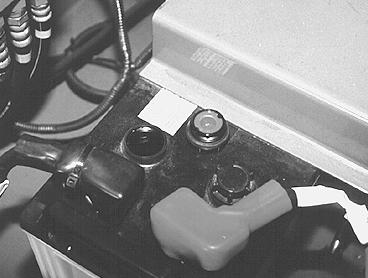

CP99A022 Déposer les bouchons puis contrôler le niveau de chaque élément de batteries. Le niveau doit se situer entre 10 et 15mm au-dessus des séparateurs. Faire l’appoint si nécessaire avec de l’eau distillée puis reposer les bouchons. IMPORTANT: Si l’on rajoute de l’eau distillée et que la température ambiante est inférieure à 0°C, il faut charger les batteries ou faire tourner le moteur thermique pendant deux heures environ afin que l’eau distillée et l’électrolyte se mélangent parfaitement. NOTA: S’assurer que les bornes de connections sont propres et enduites de graisse et que les câbles sont bien serrés.

CD01N026 Déposer les cache-bornes, débrancher les câbles (bornes négatives) puis les câbles (bornes positives), déposer les pastilles anti-sulfate. Déposer les deux vis, rondelles et la tôle puis déposer la batterie usagée. Mettre en place une batterie neuve, reposer la tôle, les rondelles et les deux vis. Nettoyer les câbles et les bornes de connexion et les enduire de graisse.
