Circuits hydrauliques marteau hydraulique ou grand débit (enoption) (suite)

NOTA: En position de travail standard la commande (3) doit être en position centrale.

3

Configuration pince démolition un débit et godet rétro

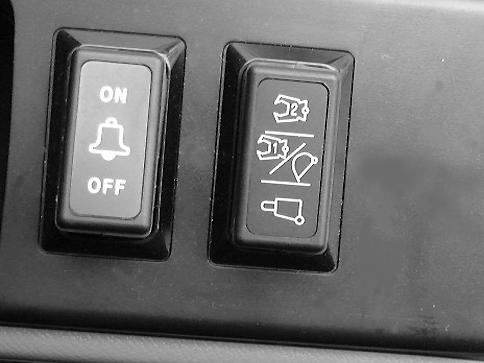

CD00E072 3. Basculer sur la gauche, correspondant à la pince démolition, la commande (3) située sur le bras gauche.

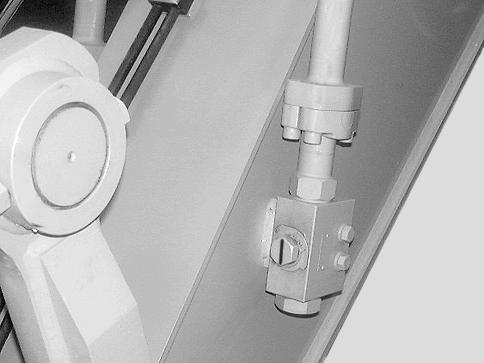

CD01K042 1. Pour la pince démolition, procéder au branchement puis ouvrir les vannes d’alimentation.

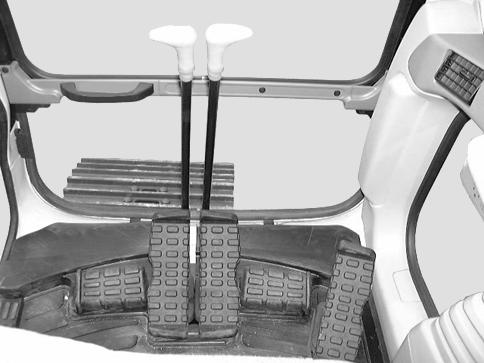

CD00E012 4. Utiliser la pédale pour mettre en fonction la pince démolition. 1

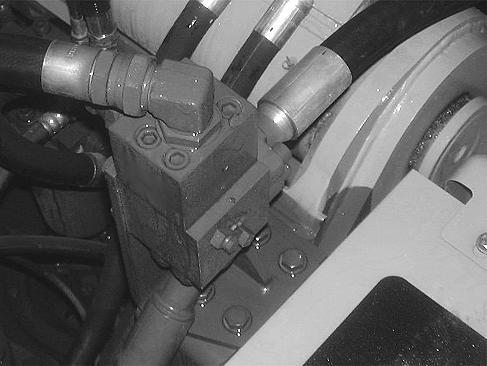

CD01N021 2. Aucune intervention n’est nécessaire sur le bloc sélecteur (1).

112

TRIM THIS EDGE LEFT PAGE

2

CS01K615 3. S’assurer que le bloc sélecteur (2) est dans la position indiquée.

CD00E072 4. S’assurer que la commande située sur le bras gauche est en position centrale. TRIM THIS EDGE

CD00E012 5. Pour actionner la pince démolition, utiliser la pédale.

113
