REEMPLAZO DE UNA CUCHARA DERETROEXCAVACION

Extracción

1. Colocar la cuchara horizontalmente sobre un terreno plano. Accionar los controles del accesorio de forma que el pasador del varillaje del brazo del balancín/cuchara no quede agarrotado por el peso del balancín. 2. Parar el motor y quitar la llave del interruptor de arranque.

CD00E099 5. Arrancar el motor, desenganchar el equipo de la cuchara y conservar las juntas de varillaje para volverlas a utilizar.

Instalación

1. Asegurarse de que la cuchara esté en una posición estable.

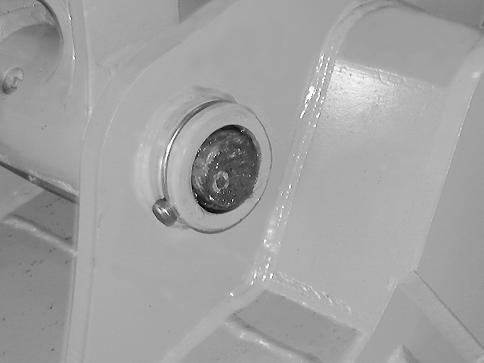

CD00E096 3. Quitar los anillos de retención y los pasadores.

CD00E097 4. Quitar los pasadores de la cuchara.

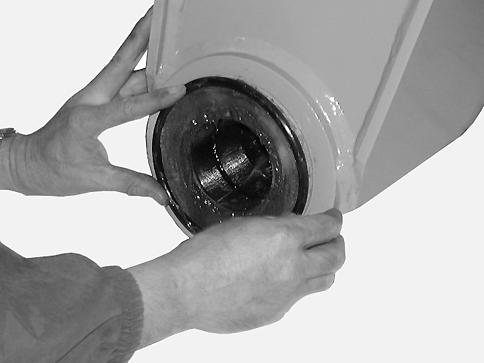

CD00E099 2. Instalar las juntas del varillaje en los resaltes del manguito del balancín. Si fuere necesario, cambiarlas.

186

TRIM THIS EDGE LEFT PAGE

3. Arrancar el motor. Desplazar el balancín en su alojamiento. Parar el motor y quitar la llave del interruptor de arranque.

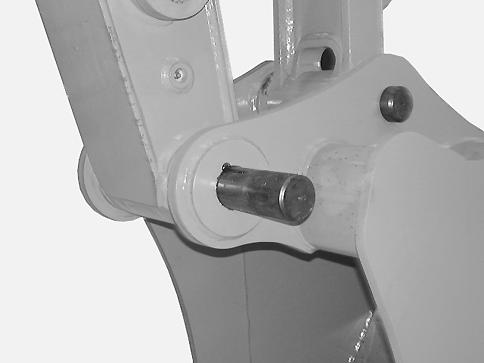

CD00E100 4. Instalar el pasador del varillaje del balancín/cuchara y después colocar el pasador de retención y el anillo. 5. Arrancar el motor. Extender el vástago del cilindro de la cuchara para colocarlo en su alojamiento. Parar el motor y quitar la llave del interruptor de arranque.

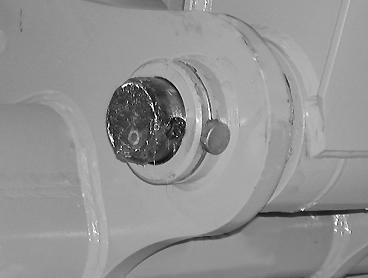

CD00E096 6. Instalar el pasador del varillaje de la cuchara/varilla de unión y el pasador de retención y el anillo. 7. Volver a colocar las juntas en sus alojamientos. 8. Ajustar el calado del balancín/ cuchara. Ver "Calado de la cuchara de retroexcavación". 9. Engrasar los pasadores de unión. TRIM THIS EDGE
