REEMPLAZO DE UNA CUCHARA DERETROEXCAVACION
VERIFICACION DE LA ESTANQUEIDAD DELCILINDRO
Un vástago de cilindro debe estar ligeramente engrasado. Controlar la estanqueidad al cabo de cierto tiempo de trabajo, cuando el conjunto del circuito hidráulico está a temperatura normal de funcionamiento. 1. Limpiar el vástago y el cojinete del cilindro que se ha de controlar. 2. Trabajar normalmente durante cinco o diez minutos. 3. Extender el vástago del cilindro. 4. Realizar la prueba de fugas.
APARIENCIA DEL VASTAGO PRUEBA CONCLUSION
Seco Pequeños restos de aceite cuando se pasa un trozo de papel sobre 20centímetros del vástago. Normal
Ligeramente seco El trozo de papel permanece pegado sobre el vástago al pasarlo por el vástago. Normal
Aceitoso El trozo de papel permanece pegado al ponerlo sobre el vástago. Normal
Muy grasiento o rebosando Se puede observar un anillo de grasa sobre el vástago cada vez que se extienda el vástago del cilindro. Consultar a su DistribuidorCASE
Fuga Cada vez que el vástago se retrae, el aceite que sobra gotea del collarín.
PIEZAS PLASTICAS Y DE RESINA
Al limpiar piezas plásticas, la consola y los brazos de control, no utilizar gasolina, queroseno, solventes de pintura, etc. Utilizar sólo agua, jabón y un trapo suave. Si se utiliza gasolina, queroseno, solventes de pintura, etc. se puede deteriorar el color, producir grietas o deformar dichas piezas. TRIM THIS EDGE
183
TRIM THIS EDGE RIGHT PAGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
REEMPLAZO DE UNA PUNTADE DIENTE DE CUCHARA DE RETROEXCAVACION Extracción
1
1
2

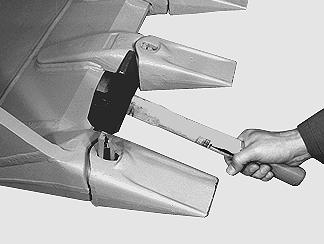

PH08311 Extraer el pasador de bloqueo del adaptador golpeándolo en la parte trasera (1) y delantera (2) alternativamente hasta que se salga.
Instalación
2

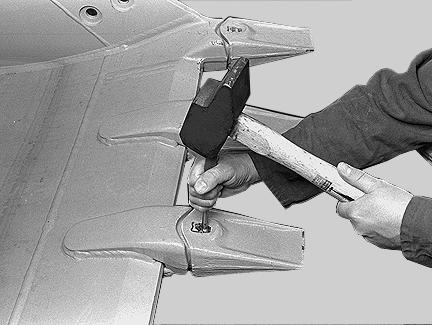

PE07828 2. Martillar el conjunto del pasador de bloqueo, tal y como se indica. 3. Golpear la parte delantera (2) del conjunto de pasador de bloqueo y después, alternativamente, sobre la parte trasera (1) y delantera (2) hasta que el conjunto se enclave en el adaptador. 4. Comprobar que el conjunto del pasador de bloqueo (1) esté en la posición correcta. La parte delantera (2) del conjunto debe estar totalmente acoplada en el extremo del adaptador.
PE07827 1. Colocar la punta sobre el adaptador, asegurarse que esté correctamente posicionada, como lo indican las marcas sobre la punta y el adaptador.
