MARTILLO HIDRAULICO
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
ESTACIONAMIENTO DE LA MAQUINA
1. Colocar la máquina sobre un terreno plano y nivelado, lejos de terrenos blandos, excavaciones o cavidades mal apuntaladas. 2. Alinear el chasis de torreta con el chasis portador, retraer el accesorio y anclar el cucharón en el suelo.

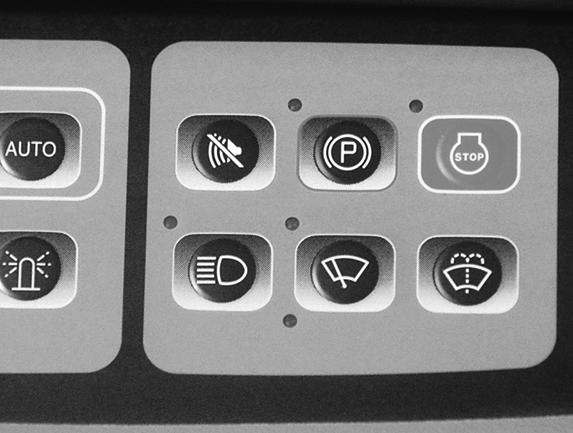

CD00E010 3. Utilizar el conmutador de bloqueo de la rotación del chasis de torreta del panel de control y visualización de los sistemas y asegurarse que el piloto de bloqueo se encienda en el panel de visualización.

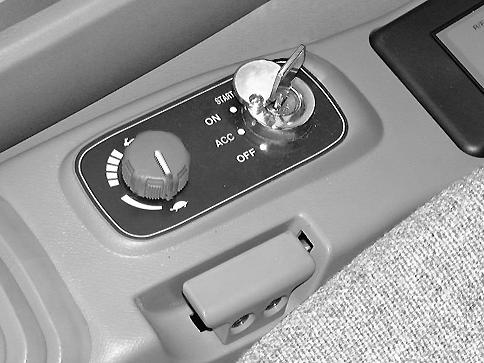

CD00E080 6. Parar el motor y quitar la llave del interruptor de arranque.

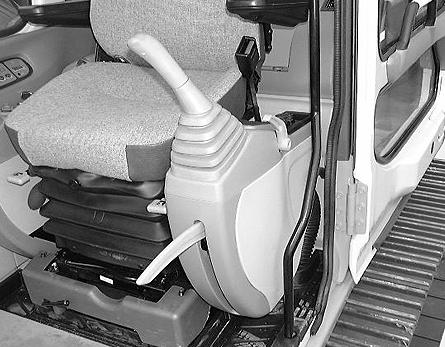

CD00E005 7. Levantar la palanca de anulación de función (barra de seguridad hacia dentro).
CD00E060 4. Girar el botón del acelerador del motor a la posición de ralentí bajo y dejar el motor en marcha durante cinco minutos aproximadamente. 5. Si fuera necesario, activar el dispositivo antihurto. Ver "Dispositivo antihurto". ATENCION: Nunca saltar de la máquina. Al bajar del compartimiento del operador o del chasis de torreta, ponerse siempre frente a la máquina y usar los peldaños y las barras de acceso.
110
TRIM THIS EDGE LEFT PAGE
IMPORTANTE: Comprobar que ninguna pieza de la máquina obstruye la vía pública. Si no se puede evitar, usar las señales de tráfico aprobadas.

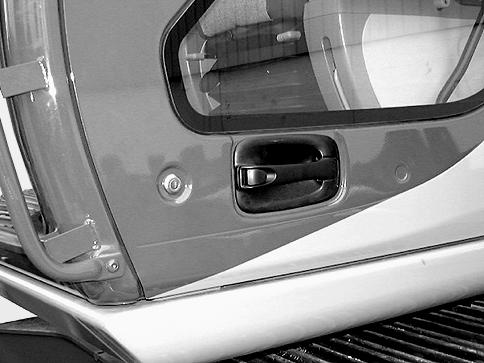

CD00E002 8. Bloquear la puerta del compartimiento del operador y asegurarse que los capós, los paneles inferiores y las puertas laterales están afianzadas adecuadamente.
REMOLCADO DE LA MAQUINA
Antes de intentar remolcar la máquina, consultar a su Distribuidor CASE. Siempre que sea posible, realizar las reparaciones en el lugar de trabajo.
ATENCION: El remolque es una maniobra delicada que el usuario siempre lleva a cabo a su propio riesgo. La garantía del fabricante no se aplica a los incidentes o accidentes ocurridos durante el remolque. Siempre que sea posible, realizar las reparaciones en el lugar de trabajo.
ATENCION: Se debe remolcar la máquina muy despacio en distancias cortas y únicamente si es realmente necesario.
ATENCION: El operador es la única persona autorizada en la máquina mientras se esté remolcando. Asegurarse que nadie más se encuentre en la máquina o en el límite de trabajo. TRIM THIS EDGE
111
TRIM THIS EDGE RIGHT PAGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
DESCENSO DE LA HERRAMIENTA ENCASODEFALLO DE LA MAQUINA
Si se para el motor, utilizar el siguiente procedimiento para bajar el equipo hasta el suelo.
CD00E060 1. Girar la llave del interruptor de arranque a la posición "ON".
CD00E111 3. Poner la(s) palanca(s) de control en la posición correspondiente al movimiento descendente necesario.

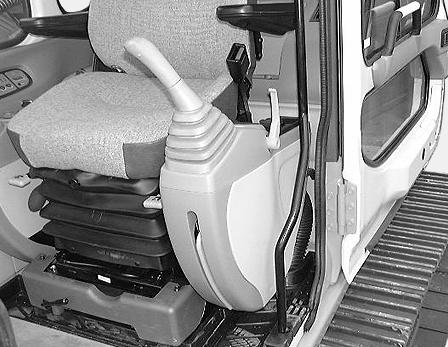

CD00E006 2. Bajar la palanca de anulación de funciones (barra de seguridad en posición hacia el interior).
112
TRIM THIS EDGE LEFT PAGE
CIRCUITOS HIDRAULICOS DE CAUDAL ALTO ODEMARTILLO HIDRAULICO (opcional)
La máquina tiene dos tipos de circuito hidráulico auxiliar. Un circuito está destinado al equipo de flujo único, como los martillos hidráulicos. El segundo está destinado al equipo de flujo continuo de flujo doble o único, o al equipo de flujo doble como las trituradoras de hormigón. Consultar a su Distribuidor CASE para obtener instrucciones sobre la selección de la presión correcta para la herramienta opcional.
Configuración del martillo hidráulico
A24690 1. Conectar el accesorio, y después, mediante una llave hexagonal, girar las válvulas de alimentación a la posición "O" (abierta), véase "Válvula opcional de alimentación" en la sección "Mandos/Instrumentos/Accesorios". 2

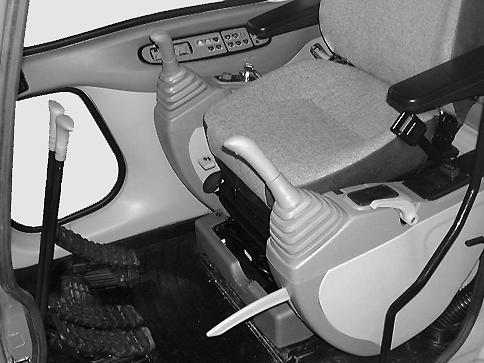

CD00E072 3. Inclinar el control del brazo izquierdo (2) hacia la derecha para el funcionamiento del martillo hidráulico.
1

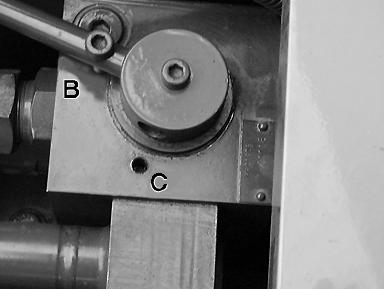

CD00E070 2. Retirar el tornillo (1) y después llevar la válvula del selector de caudal a la posición (B), reinstalar el tornillo (1).
CD00E012 4. Utilizar el pedal de control para accionar el martillo hidráulico.
113
