Circuitos hidráulicos de caudal alto o de martillo hidráulico (opcional) (continuación)
CD00E082 5. Al retirar el martillo hidráulico, girar las válvulas de alimentación a la posición "S" (cerrada), y taponarlas. 6. Poner el conmutador (2) en la posición media.

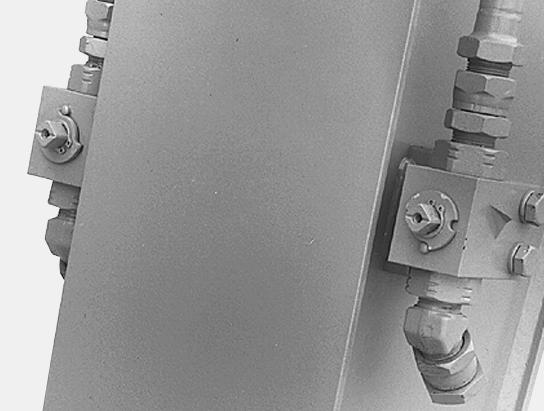

A24690 1. Conectar el accesorio, y después, mediante una llave hexagonal, girar las válvulas de alimentación a la posición "O" (abierta), véase "Válvula opcional de alimentación" en la sección "Mandos/Instrumentos/Accesorios".
1

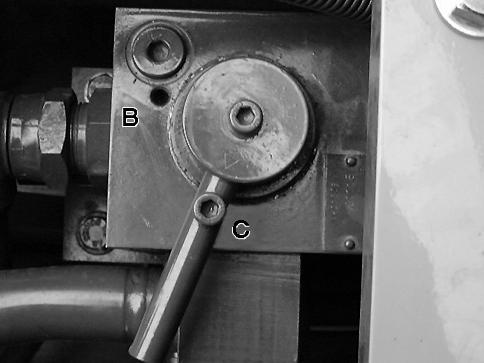

CD00E071 2. Retirar el tornillo (1) y después llevar la válvula del selector de caudal a la posición (C), reinstalar el tornillo (1).
114
TRIM THIS EDGE LEFT PAGE
2
CD00E072 3. Inclinar el control (2) en el brazo izquierdo hacia la izquierda para la función de trituradora de cemento.
CD00E082 5. Al retirar la cuchara de demolición, girar las válvulas de alimentación a la posición "S" (cerrada), y taponarlas. 6. Poner el conmutador (2) en la posición media.

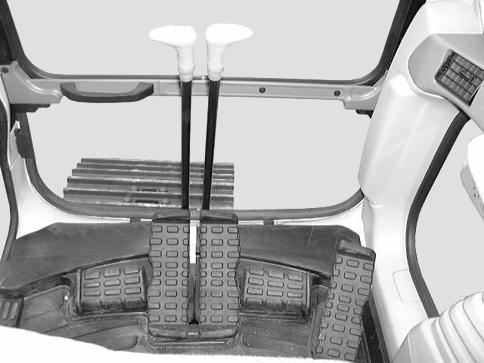

CD00E012 4. Utilizar el pedal de control para emplear la trituradora de cemento. TRIM THIS EDGE
115
TRIM THIS EDGE RIGHT PAGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
Configuración de la trituradora de hormigón de flujo único y de la cuchara de retroexcavación
A24690 1. Para la cuchara de demolición, conectarla y después, mediante una llave hexagonal, girar las válvulas de alimentación a la posición "O" (abierta), véase "Válvula opcional de alimentación" en la sección "Mandos/Instrumentos/Accesorios".
CD00E072 3. Asegurarse que el control del brazo izquierdo esté en la posición central.
CD00E012 4. Utilizar el pedal de control para accionar la trituradora de cemento.
CD00E071 2. No se necesita accionar la válvula.
CD00E082 5. Al retirar la cuchara de demolición, girar las válvulas de alimentación a la posición "S" (cerrada), y taponarlas.
116
TRIM THIS EDGE LEFT PAGE
En tren TRANSPORTE DE LA MAQUINA
Puesto que el transporte en tren está sujeto a reglamentos especiales, consultar con una organización autorizada.

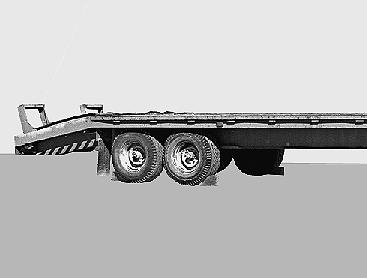

En un remolque
ATENCION: Esta máquina puede deslizarse y caer de un remolque o de una rampa y provocar lesiones graves. Asegurarse de que el remolque y las rampas están limpios. La máquina debe estar en línea recta con el remolque antes de cargarla.
ATENCION: Es obligatorio retirar el contrapeso antes de emprender cualquier desplazamiento sin el equipo o el transporte de la máquina sin el equipo.
!
Se deben conocer los reglamentos y normativas de seguridad antes de transportar la máquina. Asegurarse de que tanto el remolque como la máquina están provistos del equipo de seguridad adecuado.
Carga
TRIM THIS EDGE
CD95M248 1. Colocar un bloque detrás de las ruedas del remolque. Colocar los dispositivos de ensanchamiento del remolque (si estuviere equipada).
CD00E010 2. Asegurarse que el bloqueo del chasis de torreta no esté activado.
