Instalación y extracción rápidas de la herramienta (opcional) (continuación)

Extracción

CD00H004 9. Comprobar que el pasador de la cuchara está perfectamente conectado en el gancho de retención.

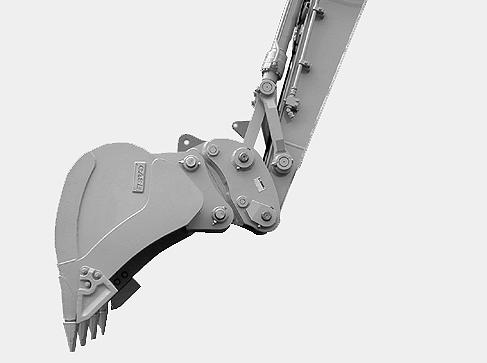

CD00F033 1. Accione los controles de la cuchara y del balancín de manera a que este último quede prácticamente vertical, inclinado ligeramente hacia la cabina para soltar el dispositivo de seguridad. Extender la varilla de cilindro de la cuchara y mantener la presión hidráulica de modo que se retraiga el gancho de retención.

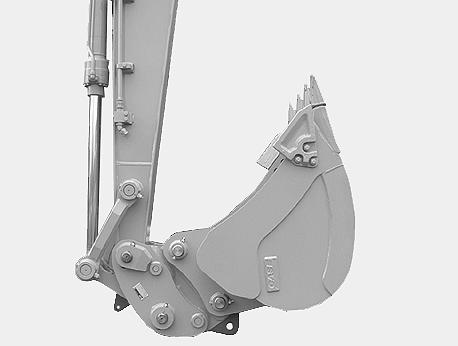

CD00F032 10.Accionar el control de la cuchara para que se retraiga la varilla del cilindro y dejar que se conecte el dispositivo de seguridad. IMPORTANTE: Si no es posible realizar la inspección visual desde el asiento del operador, entonces bajar de la máquina y comprobar que la herramienta está correctamente conectada con el dispositivo de seguridad accionado. 1

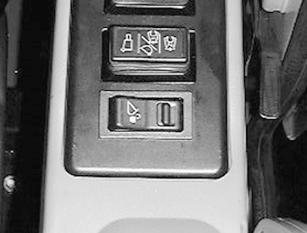

CD00H001 2. Poner el conmutador (1) en posición de desbloqueo. Se oirá el dispositivo de alarma sonora. Ver "Conmutador de control de bloqueo y desbloqueo del acoplador rápido" en la sección "Mandos/Instrumentos/Accesorios".
