ESTACIONAMIENTO DE LA MAQUINA

3

2

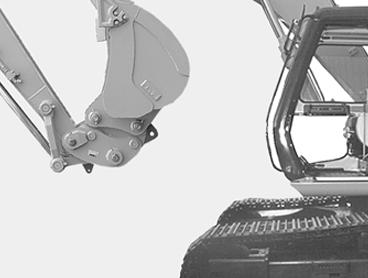

CD00F031 4. Accionar la palanca de control del balancín como para acercar el gancho (2) del enganche rápido alrededor del pasador (3) de la herramienta.

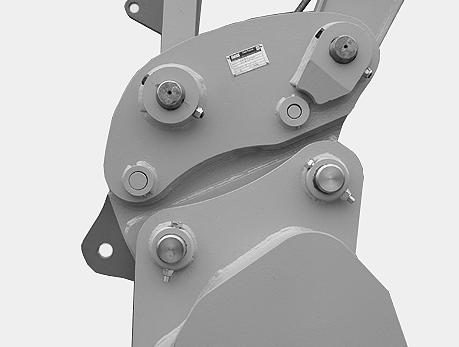

CD00F036 5. Accionar la palanca de control de la cuchara para que el pasador (3) quede completamente enganchado con el gancho de retención (2).

CD00F033 6. Subir el balancín y, a continuación, utilizar el control de la cuchara para extender completamente la varilla del cilindro. 7. Poner el conmutador (1) en posición de bloqueo. El dispositivo de alarma sonora dejará de funcionar. Ver "Conmutador de control de bloqueo y desbloqueo del acoplador rápido" en la sección "Mandos/Instrumentos/Accesorios".

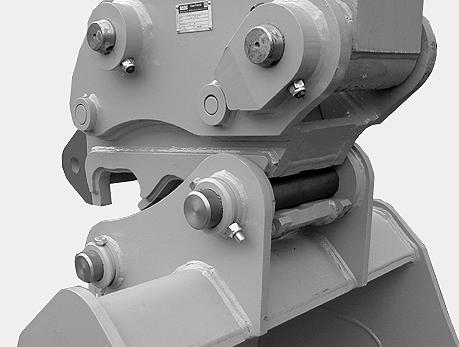

CP00G001 8. Mantener la presión del cilindro de la cuchara para dejar que se cierre el gancho de retención. Subir la herramienta para que se pueda ver el pasador de la cuchara.

107
