3 minute read
TRANSPORTIEREN DES BAGGERS
CD00F001 CD00F003

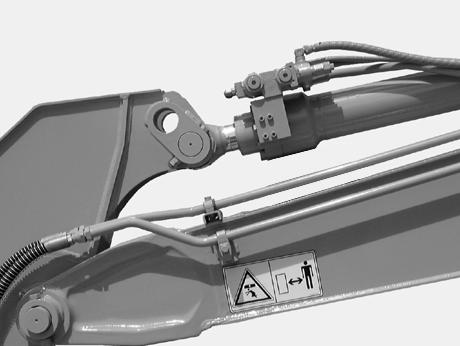

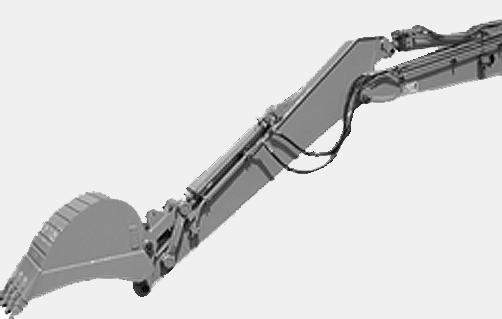

1. Das Zusatzgerät vollständig ausfahren und den Löffel auf den Boden absenken. 2. Den Motor abstellen und den Zündschlüssel abziehen. 3. Den Pendelarmzylinder mit einer geeigneten Hebeausrüstung abstützen. 7. Stift und Haltering einsetzen und das Gelenk schmieren.

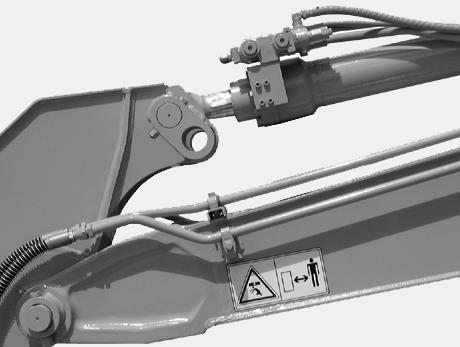

CD00F002 4. Den Befestigungsring ausbauen und den Stift heraustreiben. 5. Den Motor anlassen und die Zylinderkolbenstange des Pendelarms einfahren, bis sich die Zylinderspitze in der Transportposition befindet. 6. Den Motor abstellen und den Zündschlüssel abziehen.
CD00F006 WICHTIG: In dieser Konfiguration ist der Arbeitsbereich der Ausrüstung so groß, daß das Gerät mit dem Bagger in Kontakt kommen kann. Beim Vorbereiten des Baggers für den Transport sind alle Bewegungen mit größter Vorsicht durchzuführen.
121
TRIM THIS EDGE RIGHT PAGE TRIM THIS EDGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
CD00F002 WICHTIG: Nach dem Transport des Baggers muß der Pendelarmzylinder wieder in die Betriebsposition gestellt werden.
VERRIEGELUNG DER EXTRA LANGEN AUSRÜSTUNG FÜR DEN TRANSPORT (CX130LR)
Beim Transport des Baggers mit der Ausrüstung muß die Verriegelungsstrebe (1) unbedingt angebracht werden.
1
1
3 2

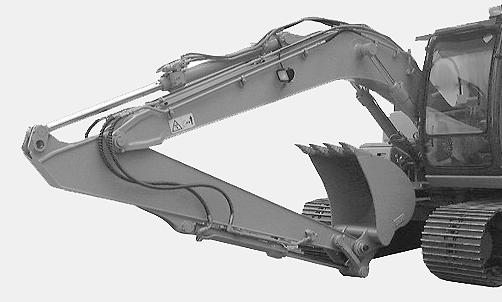

CS01M504 1. Den Pendelarm so weit wie möglich einziehen und dann den Ausleger absenken, ohne die Ausrüstung ganz auf den Boden abzusenken. 2. Den Haltebolzen und Bolzen (2) von der Verriegelungsstrebe entfernen und dabei letzteren festhalten, damit er nicht herunterfällt. 3. Die Verriegelungsstrebe nach unten klappen, bis sie in die Halterung (3) auf dem Pendelarm eingeführt ist. 4. Den Pendelarm betätigen,um die Löcher der Halterung mit jenen der Verriegelungsstrebe auszurichten und den Bolzen und den Haltebolzen anbringen. 5. Die Ausrüstung auf den Boden ablegen. WICHTIG: Niemals die Ausrüstung in dieser Position auf den Boden ablegen, ohne daß vorher die Verriegelungsstrebe angebracht wurde. WICHTIG: Wenn die Verriegelungsstrebe nicht zu Transportzwecken verwendet wird, muß sie korrekt mit den mitgelieferten Bolzen und Haltebolzen am Ausleger befestigt werden.
122
TRIM THIS EDGE LEFT PAGE
TRANSPORTIEREN DES BAGGERS
ACHTUNG: Beim Verladen eines mit einem 3,00 m langen Pendelarm ausgerüsteten Baggers selbst über geringe Entfernungen muß der Zylinderkopf des Pendelarms in der Transportposition verriegelt werden. Siehe Abschnitt "3,00 m Pendelarm in die Transportposition bringen".
ACHTUNG: Dieser Bagger kann von einem Anhänger oder einer Rampe herunterrutschen oder -fallen und schwere Verletzungen verursachen. Sicherstellen, daß der Anhänger und die Rampen sauber sind. Der Bagger muß vor dem Aufladen auf den Anhänger ausgerichtet werden.
ACHTUNG: Vor Fahren oder Transportieren des Baggers ohne Ausrüstung MUSS das Gegengewicht ausgebaut werden.
Eisenbahntransport
Für den Eisenbahntransport gelten besondere Vorschriften. Nähere Informationen sind bei der zuständigen Stelle erhältlich.
Auf einem Anhänger
Die Sicherheitsregeln und -vorschriften zum Transport des Baggers müssen bekannt sein. Sicherstellen, daß sowohl Anhänger als auch Bagger mit den vorgeschriebenen Sicherheitsausrüstungen ausgestattet sind.
Aufladen
TRIM THIS EDGE

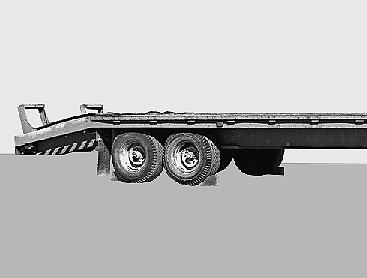

CD95M248 1. Die Räder des Anhängers mit Keilen blockieren. Die Verbreiterungsvorrichtungen einbauen (sofern vorhanden).
CD00E010 2. Darauf achten, daß die Verriegelung der Oberwagenschwenkung nicht aktiviert ist.
123
TRIM THIS EDGE RIGHT PAGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE

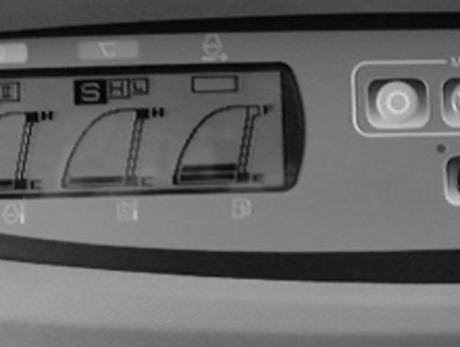

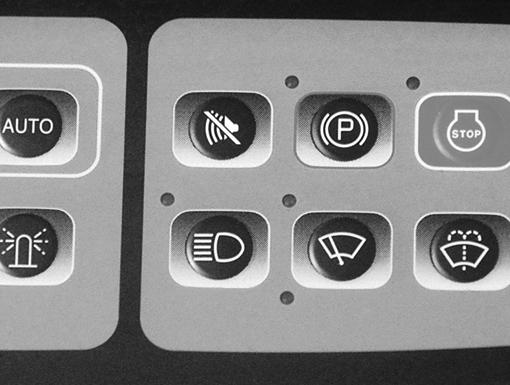

CD00E150 3. Die automatische Motorleerlauffunktion wählen. Die Position "ON" wird in der Anzeige eingeblendet.

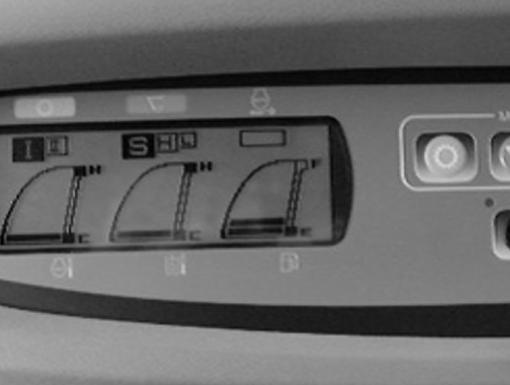

CD00E150 4. Niedrige Fahrgeschwindigkeit wählen. Planierschild anheben (falls ausgerüstet).
(Bagger mit Ausrüstung)
PDH0248 5. Den Bagger auf eine Linie mit dem Transportanhänger bringen. Die Fahrgetriebe weisen zu den Auffahrrampen. Die Ausrüstung ca. 20 cm über den Anhängerboden anheben. WICHTIG: In dieser Stellung sind die Funktion der Bedienelemente für Fahrhebel und Lenkung umgekehrt.
(Bagger ohne Ausrüstung)
CS99B518 5. Den Bagger auf eine Linie mit dem Transportanhänger bringen. Die Fahrgetriebe weisen zu den Auffahrrampen. WICHTIG: In dieser Stellung sind die Funktion der Bedienelemente für Fahrhebel und Lenkung umgekehrt.
124
TRIM THIS EDGE LEFT PAGE
