HİDROLİK KIRICI (CX130LC HIZLI BAĞLAMA ADAPTÖRÜ KİLİT KANCASI
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE

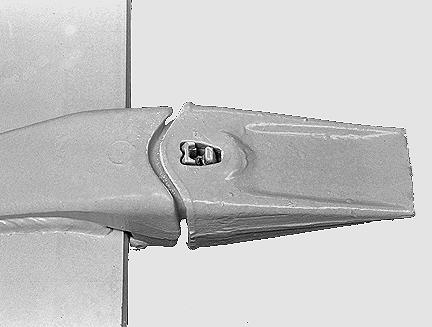

TIRNAKLARIN VE TIRNAK UCUNUN AŞINMALİMİTLERİ
NOT: Değiştirmeden önce tırnak veya tırnakların tamamen kullanılamaz duruma kadar aşınmasını beklemeyin. ÖNEMLİ: Asla bir tırnak eksik veya bir tırnak çok aşınmış şekilde çalışmayın. Aksi durumda adaptör aşınabilir.
PH08307 Tırnaklar veya tırnak ucu aşınma miktarları görsel olarak kontrol edilebilir. Düzgün ve simetrik şekilde aşınan tırnakların ömrünü uzatmak mümkündür.
Tırnakları periyodik olarak çevirin ve birbiriyle değiştirin. Kilit pimini de çevirin.
194
TRIM THIS EDGE LEFT PAGE
Sökme BEKO KEPÇENİN DEĞİŞTİRİLMESİ
1. Kepçeyi düz ve eğimsiz bir yere indirin. Ataşman kumandalarını kol/kepçe link pimleri üzerine kol ağırlığı binmeyecek şekilde hareket ettirin. 2. Motoru stop edin ve kontak anahtarını çıkarın.

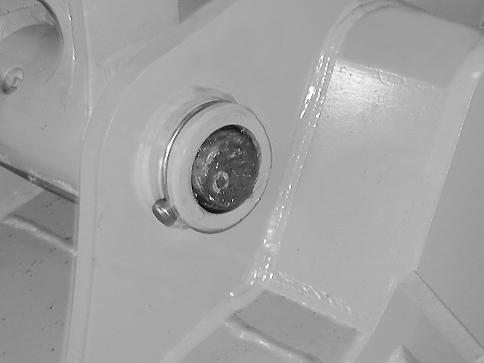

CD00E096 3. Sabitleme halka ve pimlerini çıkarın.
CD00E099 5. Motoru çalıştırın, ataşmanı kepçeden ayırın ve koruma O-ringlerini tekrar kullanmak üzere alın.
Takma
1. Kepçenin dengede olduğundan emin olun.
4. Kepçe pimlerini sökün.

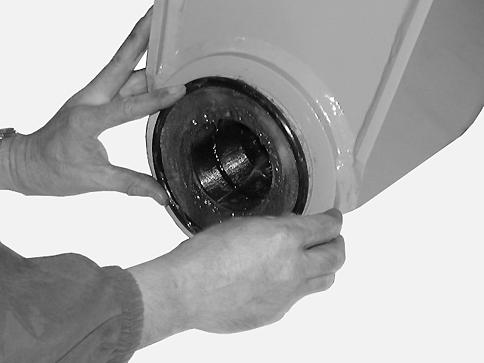

CD00E097 CD00E099 2. Kepçe link O-ringlerini kol burçu kenarlarına takın. Gerekiyorsa değiştirin. TRIM THIS EDGE
195
TRIM THIS EDGE RIGHT PAGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE 3. Motoru çalıştırın. Kolu gövde içine doğru uzatın. Motoru stop edin ve kontak anahtarını çıkarın.

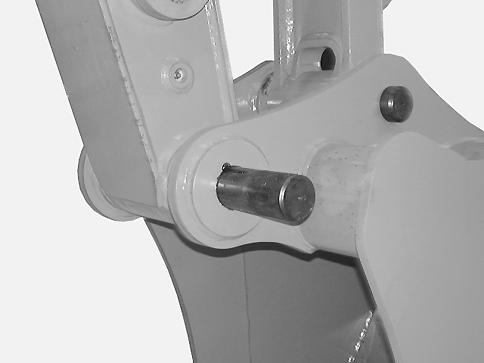

CD00E100 4. Kol/kepçe pimini takın ve sabitleme pimi ve halkasını takın. 5. Motoru çalıştırın kepçe rodunu gövde içine uzatın. Motoru stop edin ve kontak anahtarını çıkarın.
CD00E096 6. Bağlantı rodu/kepçe bağlantı pimini takın ve sonra sabitleme pimi ve halkasını takın. 7. O-ringleri geri iterek yuvalarına oturtun. 8. Bağlantıları gresleyin.
196
TRIM THIS EDGE LEFT PAGE
HİDROLİK KIRICI (isteğe bağlı) (CX130LC)
Hidrolik kırıcıda uç değiştirme
Sökme
CP99C005 1. Hidrolik kırıcıyı sert ve düz bir zemin üzerine yatırın. 2. Motoru stop edin ve kontak anahtarını çıkarın.

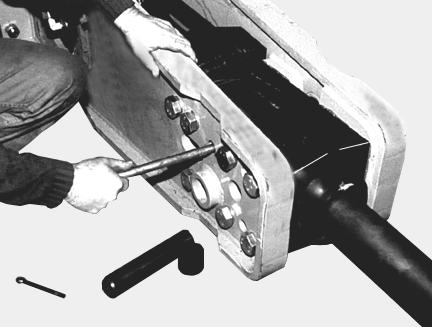

CP99C007 4. Bağlantı pimlerini bronz veya pirinç bir çubuk ile iterek çıkarın.
CP99C006 3. Lastik plakayı yukarı doğru itin (eğer takılıysa). Sabitleme pim ve tapalarını hidrolik kırıcının her iki tarafından sökün.
CP99C008 5. Ucu çıkarın. Gerekiyorsa kaldırmak için kaldırma ekipmanı kullanın. NOT: Eğer kırıcı makina üzerine bağlı ise, hidrolik kırıcıyı ataşman ile havaya kaldırıp ucu yerde bırakmak daha kolay olabilir. Ucun yere düşmemesine dikkat edin.
197
TRIM THIS EDGE RIGHT PAGE TRIM THIS EDGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
Takma

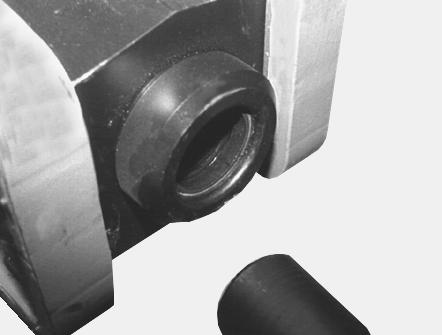

CP99C009 1. Ucun geçtiği yerdeki burç ve yağ keçesinin aşınıp aşınmadığını kontrol edin gerekiyorsa değiştirin. "Hidrolik kırıcıda uç burcu değiştirme" bölümüne bakın. 2. Bağlantı pimini ve ucu temizleyip gres ile kaplayın.
CP99C011 5. Tapaları ve sabitleme pimlerini yerlerine takın. Lastik plakayı yerine (eğer takılı ise) alta takın.
CP99C010 3. Ucu, üzerindeki kanal bağlama pimi ile aynı hizada olacak şekilde yerine takın. 4. Bağlama pimlerini takın ve ve ucun yerine sağlam olarak geçtiğinden emin olun.
198
