YAKIT SİSTEMİ
SOĞUTMA SİSTEMİ
Servis özellikleri
Soğutma suyu tankı seviye kontrolu.............................................Her 10 saatte bir veya hergün Soğutma suyu değiştirme.................................................................Her iki yılda bir eğer antifriz kullanılıyorsa yılda iki kez (sonbahar/ilkbahar) Sistem kapasitesi.......................................................................................17.7 litre
UYARI: Sistem hala sıcakken radyatör kapağı açılırsa kaynayan su fışkırabilir. Kapağı açmak için, sistemin soğumasını bekleyin, kapağı yavaşça birinci çentiğine kadar açın ve tüm basınç boşalana kadar bekleyin. Sonra kapağı tamamen açın.
UYARI: Soğutma sistemini bu kitapta anlatıldığı gibi kontrol edin ve bakımını yapın.
!
Soğutma suyu
Soğutma sistemine sadece etilen-glikol soğutma suyu koyun. Kaçağı önlemek için yüksek kaynama noktasına sahip katkısız iyi kalite etilen-glikol kullanın. Onaylanmamış pas önleyici katkılar kullanmayın. Pas önleyici katkılar ve etilen-glikol karışımı birbirlerini ters yönde etkileyerek karışımın pas önleme kabiliyetini azaltır, ayrıca soğutma sistemi içinde tortu oluşturarak sistemin ve radyatörün zarar görmesine yol açar. Uygun soğutma suyu için CASE Yetkili bayinize başvurun. TRIM THIS EDGE
159
TRIM THIS EDGE RIGHT PAGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
Seviye
Soğutma suyu seviyesi motor soğukken kontrol edilmelidir.
2 1
UYARI: Motor sıcakken radyatör kapağını açmayın. Sistem hala basınç altındadır, yanabilirsiniz.

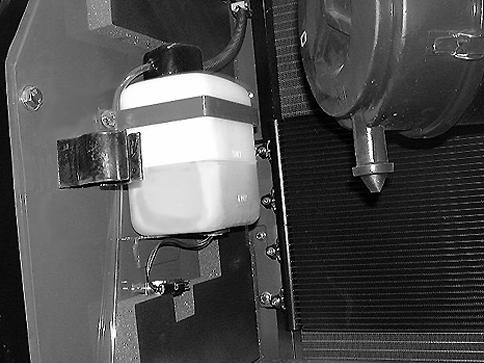

CD00E164 Düz bir zemin üzerinde makinayı çalıştırmadan önce (motor hala soğuk İken), genleşme kabındaki soğutma suyu seviyesi “FULL” (1) ve “LOW” (2) işaretleri arasından olmalıdır. Değilse, “Doldurma” kısmına bakın.
Boşaltma

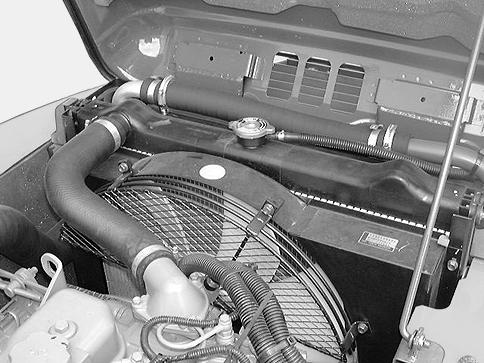

CD00E170 2. Radyatör boşlatma musluğunu açın. NOT: Uygun kapasitede bir kabı hazır bulundurun.
1. Radyatör kapağını açın.
CD00E171 CD00E172 3. Motor bloğu üzerindeki boşaltma musluğunu açın. NOT: Uygun kapasitede bir kabı hazır bulundurun.
160
TRIM THIS EDGE LEFT PAGE
Yıkama (Çalkalama)
1. Radyatör tamamen boşaldıktan sonra boşaltma musluğunu kapatın. Motor bloğu üzerindeki musluğu da kapatın. Sistemi temiz su ile doldurun. Radyatör kapağını kapatın. 2. Motoru çalıştırıp motor devrini rölantinin biraz üstüne yükseltin ve on dakika süreyle bu konumda çalıştırarak motor sıcaklığını yaklaşık 80°C’ye getirin. 3. Sistemi birkez daha boşaltın. 4. 1 ile 3 arası işlemleri boşalan su temiz çıkana kadar devam edin.
Doldurma
CD00E164 2. Genleşme kabını “FULL” işaretine kadar doldurun ve kapağını kapatın. ÖNEMLİ: Doğru soğutma suyu kullanın. Motoru beş dakika kadar rölantide çalıştırın. Eğer genleşme kabında seviye düşerse soğutma suyu ilave edin. ÖNEMLİ: Genleşme kabını “FULL” işaretinin üstünde doldurmayın.
CD00E171 1. Soğutma suyunu radyatör taşana kadar radyatör kapağından doldurun ve kapağı kapatın. TRIM THIS EDGE
161
