CX130LC
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
MAKİNENİN PARK EDİLMESİ
1. Makineyi boşlukların ve yumuşak bir zeminin bulunmadığı düz ve eğimsiz bir yere park edin. 2. Kuleyi yürüyüş takımıyla aynı hizaya getirin, ataşmanı içeri toplayarak kepçeyi yere dayayın, varsa dozer bıçağını yere indirin.

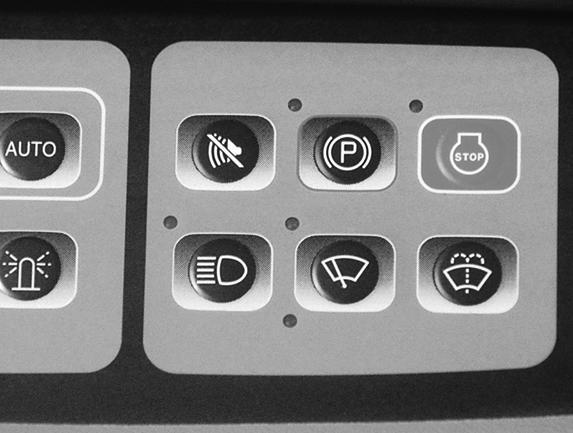

CD00E010 3. Sistem gösterge kontrol panelindeki kule dönüş kilitleme düğmesini kullanarak kule dönüşü kilitleyin, ve ilgili ışığın yandığından emin olun.

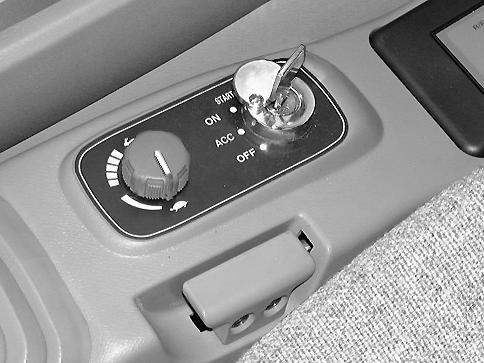

CD00E080 6. Motoru stop edin ve kontak anahtarını çıkarın.

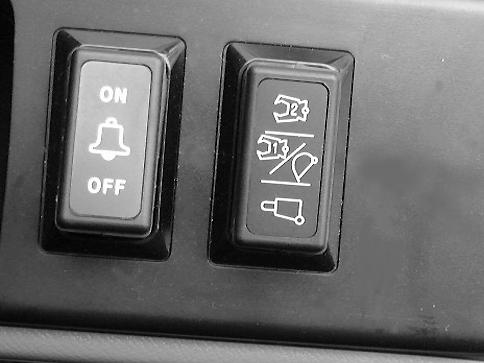

CD00E060 4. Motor gaz düğmesini rölanti konumuna alın, bu şekilde yaklaşık beş dakika motoru rölantide çalıştırın. 5. Gerekiyorsa, hırsızlık önleme sistemini devreye sokun. "Hırsızlık önleme sistemi" kısmına bakın.

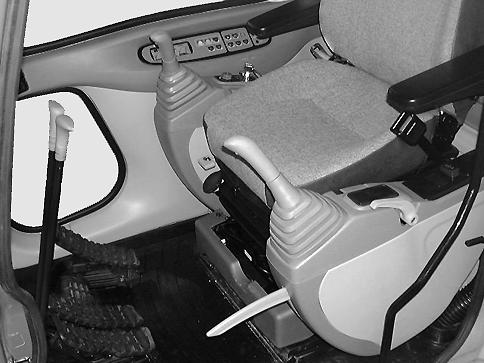

CD00E005 7. Kumanda fonksiyon iptal levyesini kaldırın (emniyet kolu içeri konuma gelir).
UYARI: Makineden aşağı atlamayın. Makineye binip inerken daima yüzünüz makineye dönük durumda basamak ve tutamakları kullanın.
112
TRIM THIS EDGE LEFT PAGE
ÖNEMLİ: Makinenin herhangi bir kısmının park yerinde yola taşmamasına özen gösterin. Eğer park yeri uygun değil ve bu kaçınılmazsa, uygun trafik işaretleri ile önlem alın.

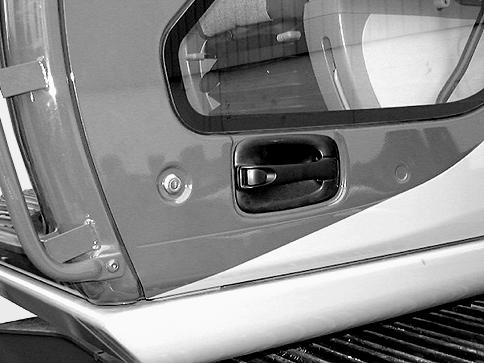

CD00E002 8. Operatör kabinini kilitleyin ve diğer kaput ve erişim kapaklarının da tümünün kilitli olduğunu kontrol edin.
MAKİNENİN ÇEKİLMESİ
Makinanın çekilmesi gerektiğinde işlemden önce CASE yetkili satıcınıza başvurun ve gerekli bilgileri alın. Mümkün olan durumlarda sahada tamirat yapmak daha uygundur.
UYARI: Çekme işlemi zorlukları olan ve her zaman kullanıcının sorumluluğunda ve riskinde bir durumdur. Çekme sırasında oluşabilecek arıza ve kazalardan üretici firmanın garantisi dahilinde talepte bulunulamaz. Mümkün olan durumlarda makinayı sahada tamir edin.
UYARI: Makina çok yavaş, mutlaka gerekliyse ve kısa mesafede çekilmelidir.
UYARI: Çekme sırasında makinada operatörden başka kimse olmamalıdır. Makinın üzerinde ve yakınında hiç kimsenin olmadığından emin olun. TRIM THIS EDGE
113
TRIM THIS EDGE RIGHT PAGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
ARIZA DURUMUNDA ÖN ATAŞMANIN YERE İNDİRİLMESİ
Motorda bir arıza olması durumunda aşağıdaki işlem sırasını izleyerek ön ataşmanı yere indirebilirsiniz:
CD00E060 1. Kontak anahtarını açık "ON" konuma alın.
CD00E111 3. Kumanda levyesini/levyelerini aşağı indirme yönünde hareket ettirin. Ataşman aşağı inecektir.

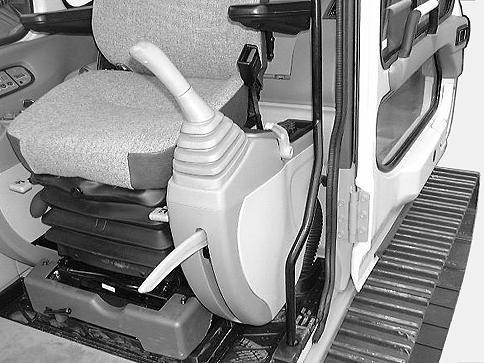

CD00E006 2. Kumanda fonksiyon iptal levyesini indirin (emniyet kolu dışarı çıkar).
114
TRIM THIS EDGE LEFT PAGE
HİDROLİK KIRICI VEYA YÜKSEK DEBİLİ HİDROLİKDEVRELER (isteğe bağlı) (CX130LC)
Makineniz iki farklı tipte ataşman hidrolik devresine sahiptir. Devrenin biri tek pompadan beslenen ekipman içindir, örneğin hidrolik kırıcı. İkinci devre ise tek veya iki pompanın beslediği ekipmanlar içindir, örneğin makas (crusher). CASE yetkili satıcınıza başvurarak söz konusu ilave ataşman için gerekli basınç ayar değerlerini nasıl seçeceğiniz hakkında bilgi alabilirsiniz.
Hidrolik kırıcı konfigürasyonu

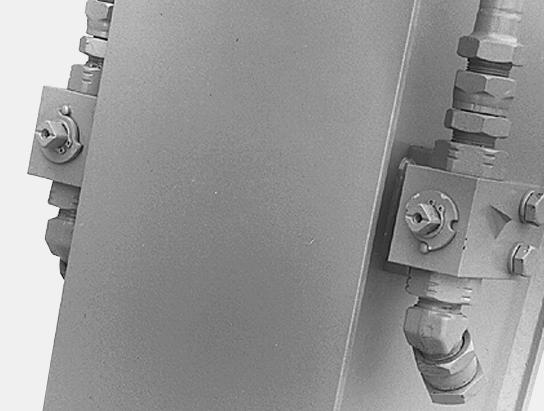

A24690 1. Altıgen anahtar kullanarak, besleme valflerini "O" (açık) konuma getirin. "Kumandalar / Göstergeler / Aksesuarlar" bölümünde "İsteğe bağlı ataşman besleme valfleri" kısmına bakın. 2
CD00E072 3. Sol konsoldaki kumandayı (2) hidrolik kırıcı işlemi için sağa hareket ettirin.
1

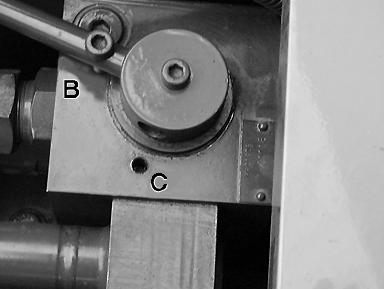

CD00E070 2. Cıvatayı (1) çıkarın, debi seçme valfini (B) konumuna getirin, civatayı (1) tekrar yerine takıp sıkın.
CD00E012 4. Hidrolik kırıcınızı kumanda pedalına basarak kullanabilirsiniz.
115
TRIM THIS EDGE RIGHT PAGE TRIM THIS EDGE
