AFSNIT 5 - BETJENINGSINSTRUKTIONER

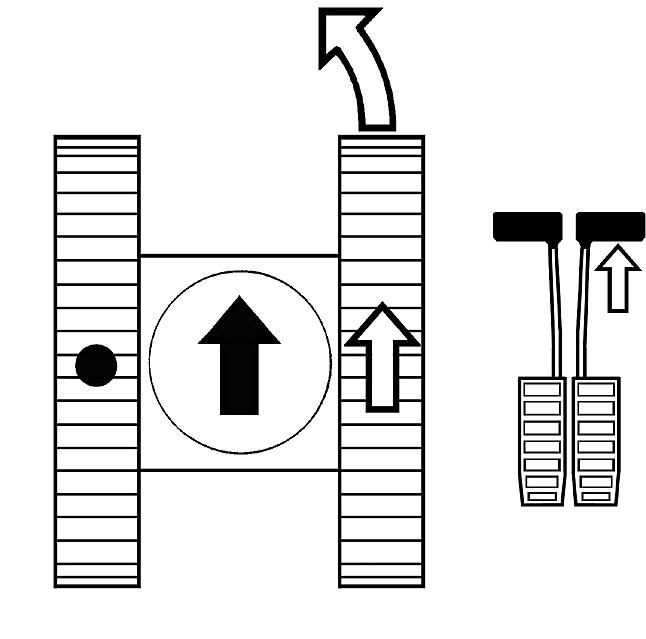

DREJ TIL VENSTRE (forlæns)

Træd på højre pedal eller skub højre håndtag fremad.

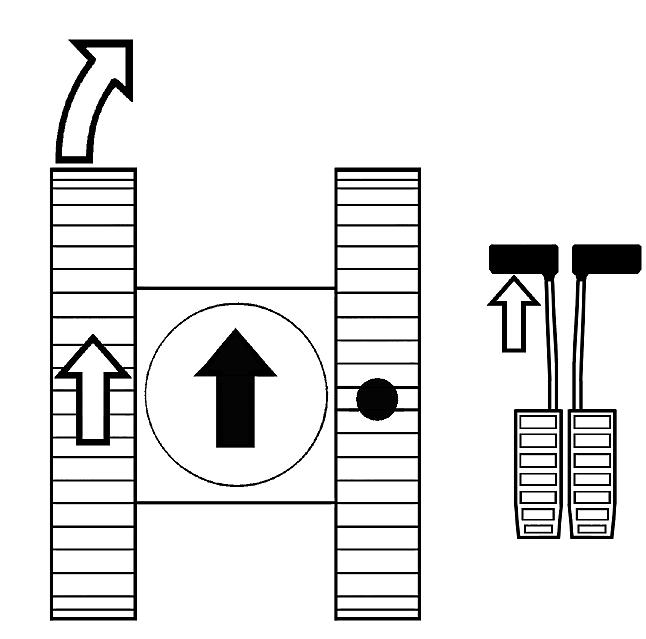

DREJ TIL HØJRE (forlæns)

Træd på venstre pedal eller skub venstre håndtag fremad.

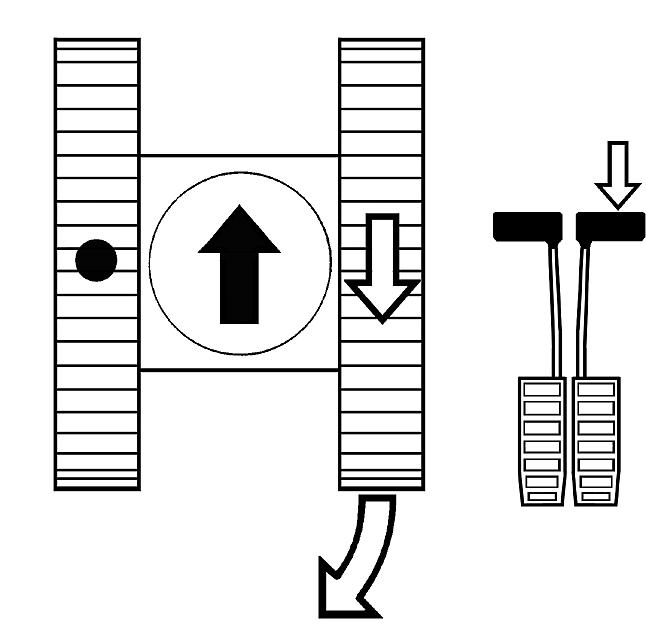

DREJ TIL VENSTRE (baglæns)

Træd på højre pedal eller træk højre håndtag tilbage.

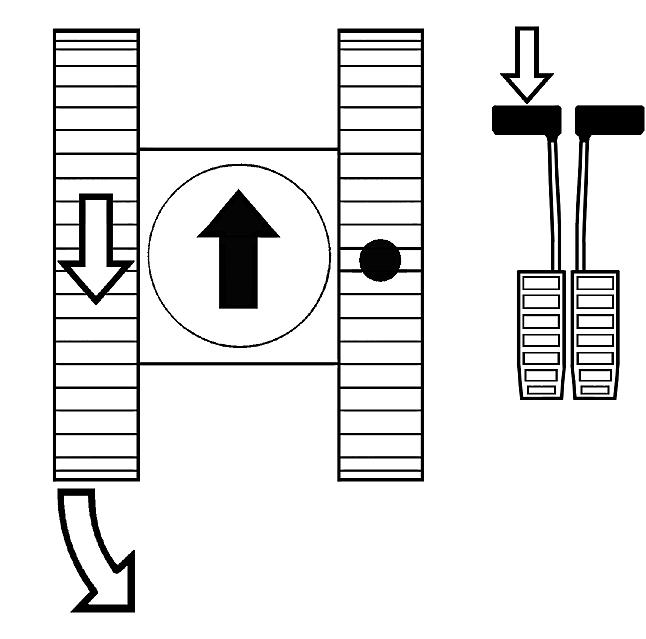

DREJ TIL HØJRE (baglæns)

Træd på venstre pedal eller træk venstre håndtag tilbage.

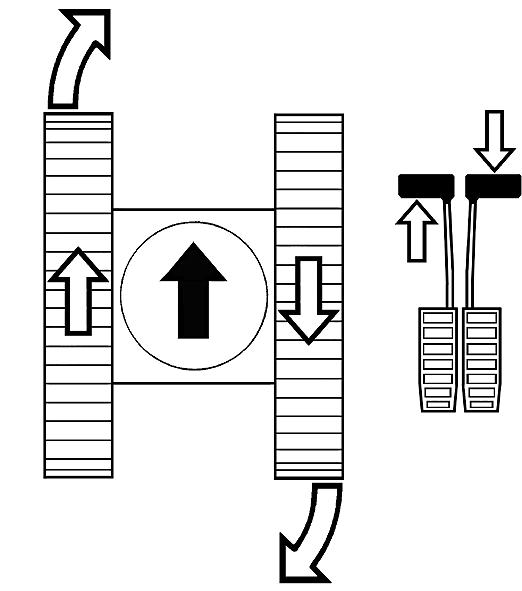

DREJNING PÅ STEDET, HØJRERUNDT

Træd på venstre pedal, eller skub venstre håndtag fremad, mens der samtidig trædes på højre pedal eller trækkes tilbage i højre håndtag.

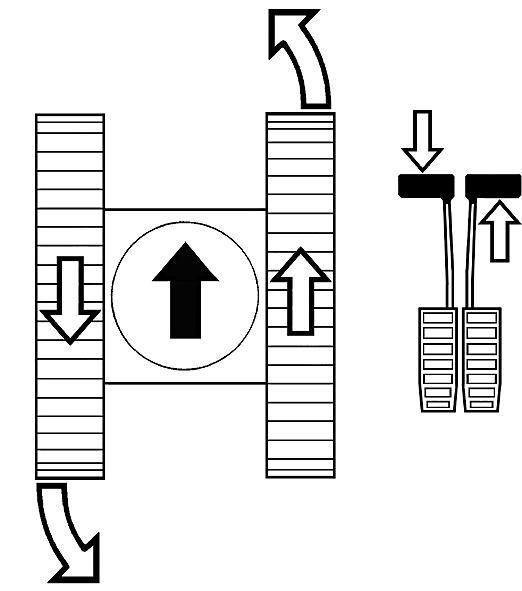

DREJNING PÅ STEDET, VENSTRERUNDT

Træd på højre pedal eller skub højre håndtag fremad, mens der samtidig trædes på venstre pedal eller trækkes tilbage i venstre håndtag.

VIGTIGT: Drejning på stedet kan ikke udføres korrekt, hvis kørsel i høj gear er valgt.

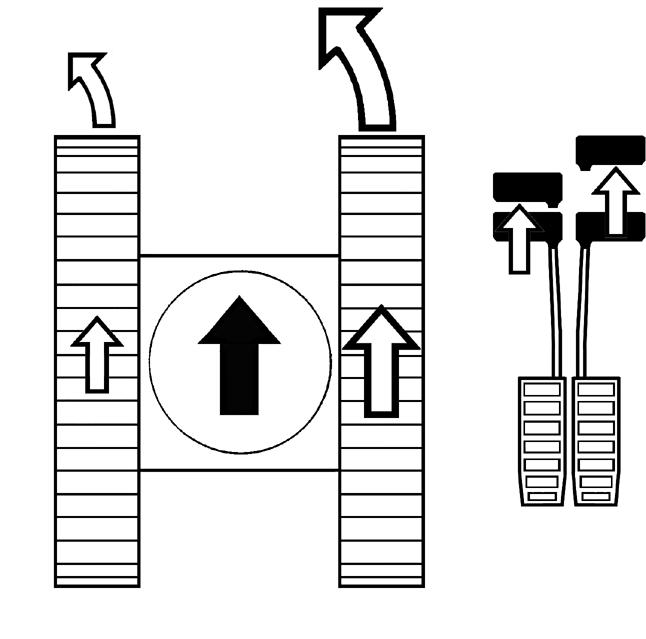

Træd på en af pedalerne, eller skub et af håndtagene, mens der samtidig trædes lidt hårdere på den anden pedal, eller skubbes lidt kraftigere på det andet håndtag i samme kørselsretning.

STOP KØRSEL

For at standse helt op, slippes håndtagene eller pedalerne og de vil selv vende tilbage til neutral position.

L Ft Af Maskinen

Træk tilbehøret tilbage med skovl- og gravearmscylindrene trukket fuldt ud og placer derefter tilbehøret på jorden. Stop motoren og forlad førerhuset.

VIGTIGT: Inden maskinen løftes, kontrolleres det, at kæder, remme, stropper eller seler er i perfekt stand og at de kan klare maskinens vægt. Se "Vægt" i afsnit 11.

VIGTIGT: Det er yderst vigtigt at de hejsepunkter der er angivet på maskinens sikkerhedsmærkater anvendes. Se "Mærkater" i afsnit 3.

Advarsel

Maskinen skal løftes meget langsomt og i vandret stilling.

Advarsel

Udvælg først og fremmest en person til at overse og styre arbejdet og bliv enige om sikkerhedsforanstaltninger, procedurer og håndsignaler.

Advarsel

Kun kvalificerede personer må bruge løfteudstyret. Operatørerne og samtlige personer involveret i det pågældende arbejde skal kende arbejdsprocedurerne og følge dem fuldt ud. Tjek løftetilbehøret og kablerne og kontroller, at det hele er i stand til at løfte læsset, der skal håndteres, og er udstyret med sikkerhedskroge, som ikke åbner ved en fejltagelse.

ADVARSEL

Da dette arbejde kan være farligt, skal du være iført passende beklædning og følge sikkerhedsforeskrifterne.

ADVARSEL

Sørg for, at der ikke befinder sig nogen indenfor arbejdsområdet, når der arbejdes med maskinen.

L Ft Af En Byrde

Advarsel

Når der skal foretages løft af en byrde, er det et ufravigeligt krav, at instruktionerne i denne instruktionsbog, samt evt. lovmæssige regler, følges til punkt og prikke.

Når der skal løftes en byrde (rør, betonrørskonstruktioner, afstivningsmaterialer, etc.) skal maskinen være forsynet med slangebrudsventiler, en overbelastningsindikator, et løfteøje og et løfteskema, der svarer til maskinens type og dens udstyr. Se "Tabeller over løftegrænser".

VIGTIGT: Intet system eller anordning må erstatte CASE slangebrudsventilerne ved løft af en byrde.

Når der skal løftes en byrde, skal man sørge for følgende:

-Parker maskinen på en flad, fast og plan overflade.

-Fastgør læsset til fastgørelsespunktet (løfteøjet) på hurtigkoblingen (ekstraudstyr) (se "Løfteøjer" i afsnit 4) eller på skovlens betjeningsstang, se "Tabeller over løftegrænser". Det er forbudt at svejse kroge eller øskener på skovlenes bundplader.

-Brug stropper og kæder der er i perfekt stand, egnede til at løfte den byrde, der er tale om, og som er forsynet med sikkerhedskroge, der ikke åbner sig ved et uheld.

-Kontroller, at slangebrudsventilerne fungerer korrekt. Trykindstillingen skal kontrolleres hver 6. måned i overensstemmelse med gældende regler og/eller fabrikantens instruktioner. Kontakt CASE-forhandleren.

-Sørg for at løfteskemaet ligger i støvlommen, som er beregnet hertil og at det svarer til maskinens version og det monterede udstyr. Se "Tabeller over løftegrænser".

-Overlæsindikatoren skal stilles på "ON".

-Vælg "H" arbejdsmåde. Se "Højre betjeningsarm" (punkt 2) i afsnit 4.

-Overskrid ikke grænserne, der er vist i løfteskemaet. For at få et løfteskema, kontakt CASE-forhandleren og oplyse maskinens fuldstændige type og modelnummer, kontravægtens vægt, samt bommens og gravearmens type og længde.

-Tillad ikke nogen at opholde sig indenfor maskinens arbejdsområde.

-Betjen håndtagene jævnt og roligt, så der er fuld kontrol over maskinens og udstyrets bevægelser.

-Stabiliser byrden nogle få centimeter over jorden, for at sikre, at den er perfekt afbalanceret, inden den forsøges flyttet.

-Alle bevægelser skal være sikre og glidende. Hurtige bevægelser er ikke det samme som kraftige bevægelser.

-Når der køres med en byrde, skal man sørge for at gøre følgende:

-Placer overvognen parallelt med undervognen.

-Kør med byrden så tæt ved undervognen og jorden som muligt.

-Sørg for, at al kørsel kun sker med langsom hastighed.

BEMÆRK: Løft af byrder med CASE maskiner sker i overensstemmelse med standard EN 474-1 og standard EN 474-5 iht. direktiv 98/37/EC.
