AFSNIT 5 - BETJENINGSINSTRUKTIONER

HYDRAULISKE HJÆLPEKREDSLØB (undtagen LR type)

Maskinen har to typer hydrauliske hjælpekredsløb. Det ene kredsløb er til udstyr med enkelt gennemstrømning, f.eks. hydrauliske hamre. Det andet kredsløb er til udstyr med to gennemstrømninger, f.eks. nedbrydningsskovle osv.

Kontakt CASE-forhandleren med henblik på valg af ekstraudstyr, der passer til din maskine, og for at få gennemstrømningerne i forbindelse med brugen af dette korrekt indstillet.

VIGTIGT: For at undgå fejl eller skade på redskabet, skal du sikre dig, at du vælger den rigtige kredsløbskonfiguration og gennemstrømningshastighed for redskabet.

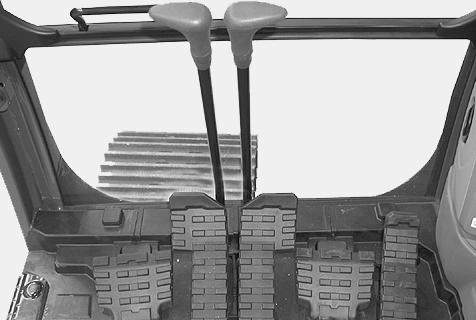

Hvis maskinen er udstyret med en leddelt bom, skal håndtaget stilles på "OFF". For at bruge den leddelte bom, skal du sætte håndtaget på "ON". Se "Højre betjeningsarm" (punkt 9) i afsnit 4.

HYDRAULISK HAMMER ELLER HYDRAULISKE HØJGENNEMSTRØMNINGSKREDSLØB (ekstraudstyr)

Maskinen har to typer hydrauliske hjælpekredsløb. Det ene kredsløb er til udstyr med enkelt gennemstrømning, f.eks. hydrauliske hamre. Den anden kredsløbstype er beregnet til brug med enkelt gennemstrømning eller til dobbelt gennemstrømning med kontinuerlig gennemstrømning eller til brug til dobbelt gennemstrømning såsom betonknusere osv.

Hydraulisk hammer eller enkelt-gennemstrømnings hydraulisk kredsløbskonfiguration

1. Foretag de nødvendige tilslutninger og åbn derefter tilførselsventilerne for enden af gravearmen i venstre og højre side ved hjælp af en sekskantnøgle.

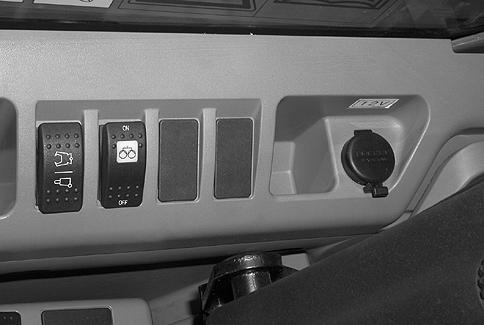

2. Tryk kontakten (1) på den højre betjeningsarm, korresponderende med den hydrauliske hammeren, nedad.

3.Kontroller, at kontakten (2) står på "OFF", korresponderende til enkelt gennemstrømnings hydraulisk kredsløb.

BEMÆRK: I normal arbejdsposition (gravning) skal kontakten (2) stå på "OFF".

4.Hver gang, der trykkes på denne kontakt (1), kan en af de nævnte gennemstrømningstyper for pumpen vælges.

5. Ikonen for tilbehøret forbundet med hver type gennemstrømning ses på skærmen.

Indstilling af cutter-crusher med dobbelt gennemstrømning

1. Foretag de nødvendige tilslutninger og åbn derefter tilførselsventilerne for enden af gravearmen i venstre og højre side ved hjælp af en sekskantnøgle.

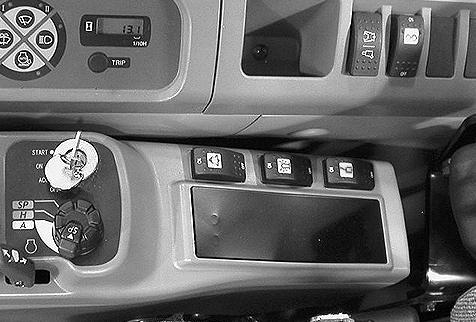

2. Skub kontakten (1) på højre panelet opad, korresponderende til nedrivningsgrabben.

3.Stil kontakten (2) på "ON", korresponderende til dobbelt gennemstrømnings hydraulisk kredsløb.

BEMÆRK: I normal arbejdsposition (gravning) eller i hydraulisk hammer-konfiguration skal kontakten (2) stå på "OFF".

4.Hver gang, der trykkes på denne kontakt (1), kan en af de nævnte gennemstrømningstyper for pumpen vælges.

5. Ikonen for tilbehøret forbundet med hver type gennemstrømning ses på skærmen.

EKSTRA HYDRAULISKE KREDSLØBS GENNEMSTRØMNINGSTYPER

Værdierne for nedenstående gennemstrømningstyper 1, 2 og 3 svarer til de indledende værdier. De kan identificeres ved tallet på skærmen.

BEMÆRK: Antallet af indstillingsmåder er maksimalt tre.

Værdier1 gennemstrømning (l/min)2 gennemstrømninger (l/min)

BEMÆRK: Værdierne A til G er de mulige, programmerbare værdier. Ændring af gennemstrømningsmønstrene

! !

Advarsel
