AFSNIT 4 - BETJENINGSHÅNDTAG/INSTRUMENTER/TILBEHØR

OPBEVARINGSRUM

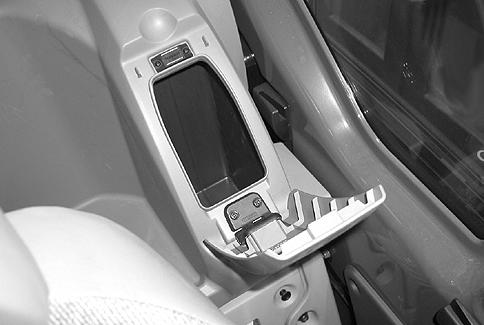

Findes til venstre bag førersædet.

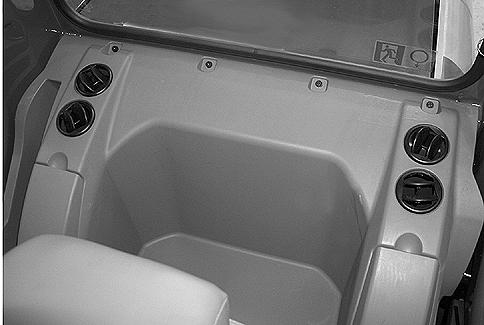

Findes bag førersædet.

Disse rum bruges til opbevaring af forskellige ting.

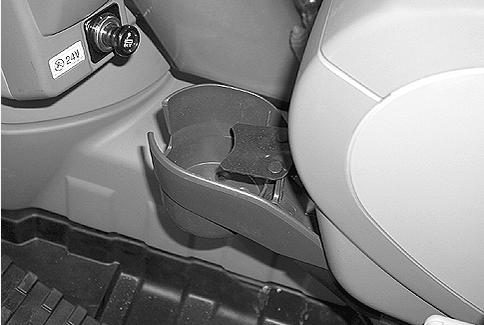

KOPHOLDER

Findes på forreste, højre side af førersædet og beregnet til at holde en beholder med drikkevarer.

F Rers De

højde- og vægtindstilling og betjeningsarm, frem og tilbage

For at kunne betjene maskinen korrekt, og med størst effektivitet og komfort, skal sædet justeres så det passer til førerens vægt og højde.

KOMBINERET HØJDE- OG VÆGTINDSTILLING

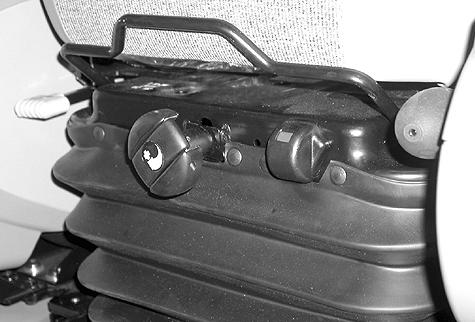

(Mekanisk udgave)

Drej håndtaget (1) for at øge eller reducere afjedringens stivhed. Indikatoren (2) skal lyse grønt, når operatøren sidder i sædet.

BEMÆRK: Sædet kan kun indstilles korrekt, når føreren sidder i det, og motoren er slukket.

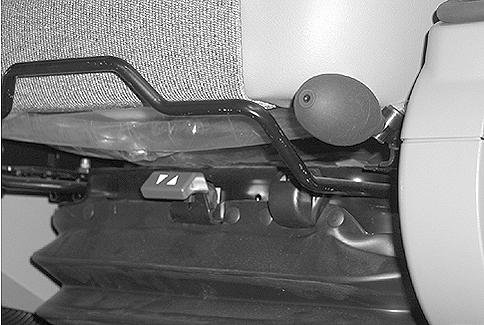

(Pneumatisk udgave) (ekstraudstyr)

Sænk håndtaget (1) for at mindske affjedringens hårdhed. Skub håndtaget (1) tilbage for at opnå hårdere affjedring. Indikatoren (2) skal lyse grønt, når operatøren sidder i sædet.

BEMÆRK: Sædet kan kun indstilles, når operatøren sidder i sædet, motoren er stoppet og startnøglen i ”ACC” (strømforsyning af tilbehør) stilling.

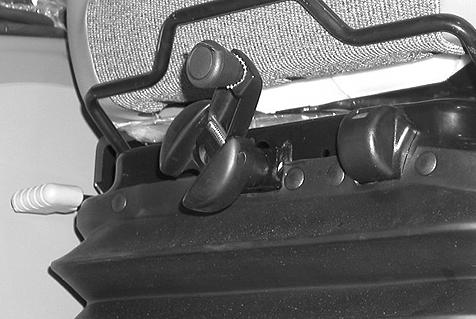

FREMAD/TILBAGE

Løft håndtaget (3), ryk sædet frem eller tilbage og slip håndtaget igen.
