AFSNIT 4 - BETJENINGSHÅNDTAG/INSTRUMENTER/TILBEHØR

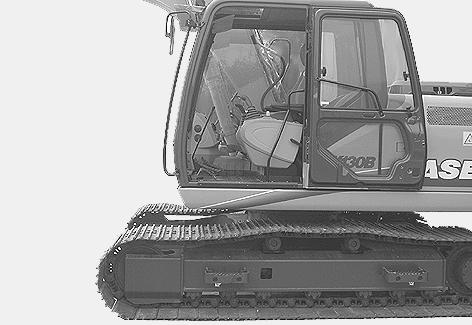

Trin Og Gribeh Ndtag

Brug trinene (2), bælterne (2) og håndtagene (1), når du skal ind og ud af førerhuset.

ADVARSEL

Når man stiger ud eller ind i førerhuset, er det vigtigt, at overvognen står parallelt med undervognen.

ADVARSEL

Ved nedstigning fra og opstigning til førerkabinen må du aldrig bruge betjeningsgreb- og håndtag som hjælp.

ADVARSEL

Rengør trinnene og gribehåndtagene, og fjern alle spor af smørefedt, olie, mudder, og (om vinteren) is.

ADVARSEL

Spring aldrig ned fra maskinen. Ved nedstigning fra førerhuset eller overvognen skal ansigtet altid vende ind mod maskinen, og trinnene og gribehåndtagene bruges.

Placering Af F Rerkabinens Betjeningsh Ndtag Og Tilbeh R

Advarsel

Inden motoren startes, vær da helt sikker på, at De kender placeringen og funktionen af alle betjeningsgreb. Fejlagtig brug af betjeningsgrebene kan medføre alvorlige kvæstelser.

1.Førersæde

2.Venstre kontrolgreb

3.Funktionsafbryderhåndtag

4.Sikkerhedsbjælke

5.Venstre betjeningshåndtag for gravearm og overvognens krøje

6.Fodstøtte eller ekstrapedal

7.Kørehåndtag og pedaler

8.Fodstøtte eller ekstrapedal

9.Forreste højre panel

10.Højre kontrolgreb

11.Højre betjeningshåndtag for bom og skovl

12.Højre betjeningsarms vippejusterings-greb

13.Højre panel

14.Luftdyser

15.Opbevaringsrum

16.Venstre betjeningsarms vippejusterings-greb og funktionsafbryderhåndtag

17.Bulldozerblad-betjeningshåndtag (hvis monteret)

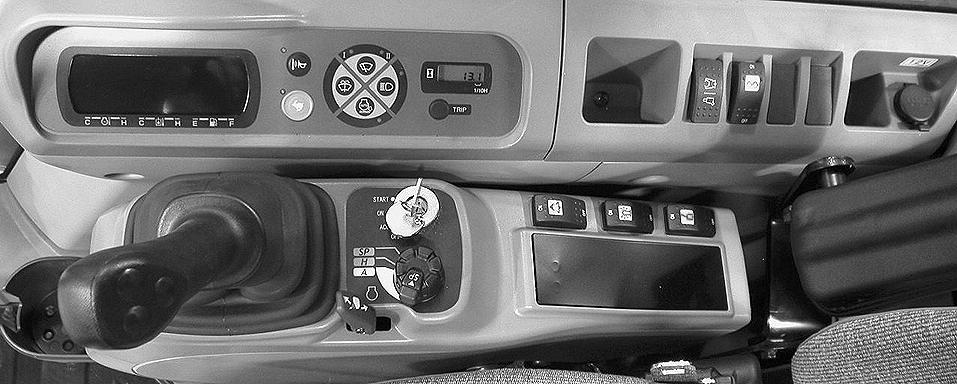

H Jre Betjeningsarm

1.TÆNDINGSKONTAKT

Denne kontakt har fire positioner, "ON" (kontakt), "START" (motortænding), "OFF" (motorstandsning) og "ACC" (strømforsyning af tilbehør). Se "Start af motor" i afsnit 5.

VIGTIGT: Når tændingsnøglen er i “ON” (kontakt) position, og hvis tyverisikringen er aktiveret, vises meddelelsen "ALARMEN ER TÆNDT" (se "Meddelelsesskærm"), hvorfor koden skal indtastes. Se "Tyverisikring" i afsnit 5.

BEMÆRK: Denne nøgle bruges også til at låse førerhusdøren, motorhjelmen, det forreste opbevaringsrum, sidedørene samt brændstofdækslet.

2.MOTORACCELERATIONS-KNAP OG ARBEJDSTILSTAND-VÆLGER

Motorhastighed kan øges eller reduceres med denne knap. Denne knap er forbundet med vælgerknappen for de tre arbejdsmåder. Måde "A" (automatisk), når energiydelse har prioritet. I denne tilstand reguleres balancen mellem hastighed og energi ved hver bevægelse af kontrolhåndtagene. Tilstånd "H" står for hårdt gravearbejde eller, hvis læsset øges. "SP", når ydelsen har prioritet. Hver valgt måde ("A", "H" eller "SP") ses på skærmen. Se "Funktions- og meddelelsesskærm" (punkt 4).

BEMÆRK: "SP" måden vælges ved at betjene delehovedpinden, mens accelerationsknappen drejes til højre.

BEMÆRK: Hvis der ikke sker nogen ændring i motorens hastighed, tryk da ned på, og slip, den automatiske tomgangsvælger (se punkt 3).

3.TOMGANGSVÆLGER

Dette håndtag aktiverer automatisk motortomgang uden brug af gashåndtaget. Vælg tomgangshastighed manuelt ved at trykke og slippe kontakten. Motoren går automatisk i tomgang. "Motortomgang"-ikonen ses på systemskærmen. Når kontakten trykkes ned igen og slippes, vender motoren tilbage til sin oprindelige hastighed, og ikonen på systemskærmen forsvinder.

4.HÅNDTAG TIL INDSTILLING AF ARMENS

VINKEL

Dette håndtag bruges til at indstille betjeningsarmen, så den passer til føreren. Løft håndtaget mod højre og hold det der. Vip betjeningsarmen til den ønskede indstilling og slip derefter håndtaget.

! !

Advarsel

Indstilling af betjeningsarmen skal foretages med stoppet motor.

5.KNAP TIL ROTORBLINK

Dette håndtag bruges til at slå rotorblinket (ekstraudstyr) til og fra. Tryk på "ON" (kør). Rotorblinket og indikatorlampen på kontakten tænder. Tryk på "OFF" (stop) for at stoppe rotorblinket.

6.OVERBELASTNINGSINDIKATORKONTAKT

Denne kontrol bruges under arbejde med læs. Anbring kontakten i "ON" position. Hvis byrden overstiger det maksimalt tilladte går alarmen i gang. Kontakten virker ikke i "OFF" position. Se "Løft af en byrde" i afsnit 5.

VIGTIGT: Før der udføres noget som helst løft, anbringes kontakten i "ON" positionen.

7.HÅNDTAG TIL EKSTRAUDSTYR (hvis monteret)

8.RADIOPLACERING

Dette rum er beregnet til en 12 V bilradio (ekstraudstyr).

Se brugsanvisningen med hensyn til betjening af radioen i førerhuset.

9.LEDDELT BOM (hvis monteret) ELLER

HYDRAULISK HAMMER ELLER

HØJGENNEMSTRØMNINGSKONTROL

Dette er et topositionshåndtag: "OFF"-positionen bruges til at kontrollere ekstraudstyr såsom grab, skær osv. "ON"-positionen bruges til at kontrollere bomindstilling via den leddelte bom og den hydrauliske justeringspedal for højgennemstrømningskredsløbet. Se "Ekstra hydrauliske systemer" i afsnit 5.

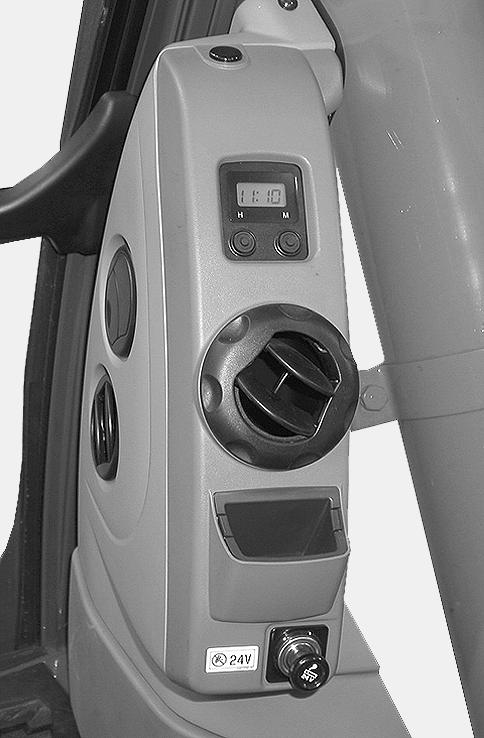

Forreste H Jre Panel

1. TEMPERATURFØLER

BEMÆRK: For at sikre airconditionanlæggets korrekte funktion og fulde effekt, er det vigtigt, at det aktiveres mindst een gang om ugen, selvom det kun er i kort tid.

Se "Aircondition" i afsnit 8 vedrørende vedligeholdelse af airconditionanlæggets komponenter.

2.UR

Indstilling af ur:

Hver gang, der trykkes på "H" knappen, øges timeviseren med én enhed (1 til 12).

Hver gang, der trykkes på "M" knappen, øges minutviseren med én enhed (0 til 59).

Uret nulstilles ved at holde "M" nede et stykke tid.

3.LUFTDYSER

Luftdyserne styrer luftstrømmens cirkulation og retning. Luftdyserne åbnes og styres manuelt.

VIGTIGT: Luftdyserne skal altid være åbne, når airconditionanlægget er i brug.

4.OPBEVARINGSBAKKE

5.CIGARETTÆNDER eller EL-STIK (24 V)

Tryk med tændingsnøglen i "ON"-position cigarettænderen ind og giv slip.

VIGTIGT: Cigarettænderen kan tage skade af at være trykket ind hele tiden.

ADVARSEL

Hvis cigarettænderen ikke bevæger sig udad 30 sekunder efter, at den er trykket ind, skal den trækkes manuelt ud, idet det elektriske kredsløb ellers kan blive beskadiget. Kontakt CASE-forhandleren.

Hvis cigarettænderen fjernes fra sit stik, kan dette bruges som 24 V elektrisk kontakt.

ADVARSEL

Der må ikke tilsluttes udstyr med anden spænding.

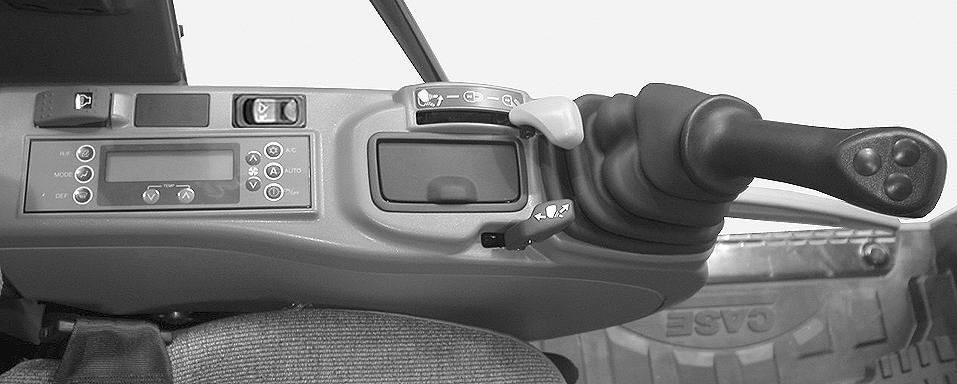

Venstre Betjeningsarm

1.HÅNDTAG TIL INDSTILLING AF ARMENS

VINKEL

Dette håndtag bruges til at indstille betjeningsarmens hældning i fire forskellige stillinger, så den passer til operatøren. Træk håndtaget mod højre og hold det i denne stilling. Vælg den ønskede stilling og frigør herefter håndtaget.

Når håndtaget sænkes, anbringes betjeningsarmen automatisk i den valgte stilling.

Advarsel

Indstilling af betjeningsarmen skal foretages med stoppet motor.

2.FUNKTIONSAFBRYDERHÅNDTAG OG LØFT AF BETJENINGSARM

Med dette håndtag kan man afbryde funktionerne uden at hæve betjeningsarmen. Det bruges også til at betjene sikkerhedsbjælken (3). Se "Funktionsafbryderhåndtag og sikkerhedsbjælke". Med dette håndtag kan man også løfte betjeningsarmen helt. Samtidig afbrydes alle maskinens funktioner.

3.SIKKERHEDSBJÆLKE

Denne sikkerhedsbjælke forhindrer føreren i at forlade førerhuset uden først at have løftet funktionsafbryderhåndtaget (2). Se "Funktionsafbryderhåndtag og sikkerhedsbjælke".

4.HORN

Hornet aktiveres ved at trykke for enden af venstre betjeningshåndtag.

VIGTIGT: Brug altid hornet inden maskinen sættes i arbejde.

5.ASKEBÆGER

Askebægeret tømmes ved at trække det opad.

6.HÅNDTAG TIL EKSTRAUDSTYR (hvis monteret)

7.BILRADIO-DÆMPERKONTROL (hvis monteret)

Denne kontrol, anbragt under kontrolhåndtaget, bruges til lukke for lyden uden, at man behøver røre bilradioen. Tryk og giv slip på håndtaget for at lukke for lyden. Tryk igen og giv slip, og lyden vender tilbage.

BEMÆRK: Hvis motoren stoppes, mens lyden er slået fra, vender denne tilbage, når motoren startes igen.

8.Se "Opvarmnings- og ventilations- eller airconditionkontroller".

CT06K0024

9.NØDAFBRYDER

Nødstopknap til motoren eller, når den ikke kan stoppes med tændingsnøglen. Tryk foran på kontrollen, motoren stopper og advarselslyden høres. Indikatorlampen tænder og meddelelsen "NØD STOP AKTIV" ses. Se "Meddelelsesskærm". Motoren startes igen ved atter at trykke bag på kontrollen og dreje tændingsnøglen i startposition.

VIGTIGT: Denne kontakt bør kun anvendes i nødstilfælde. Brug den ikke generelt til stoppe motoren.

10.HURTIGKOBLINGENS LÅSNINGS- OG

OPLÅSNINGSKONTAKT (undtagen LR type)

(hvis monteret)

10

HØJRE PANEL

11

1.SYSTEMSKÆRM OG KONTROLPANEL

Se "Systemskærm og kontrolpanel".

2.HÅNDTAG TIL EKSTRAUDSTYR (hvis monteret)

Disse kontroller bruges til at styre ekstraudstyr såsom hydraulisk hammer, grab, skær osv. Se "Ekstra hydrauliske systemer" i afsnit 5.

3.OPBEVARINGSBAKKE

4.EKSTRA 12 V STIK

! !

ADVARSEL

Systemsk Rm Og Kontrolpanel

Advarsel

Skærmpanelet viser maskinens tilstand og advarer hurtigt føreren om eventuelle problemer ved hjælp af indikatorlamper eller lydsignaler. Den kan ikke anvendes til at afgøre, hvornår der skal foretages vedligeholdelsesarbejder. Skærm-panelet kan tage skade af vand. Pas på, at det ikke bliver vådt i regnvejr, eller når maskinen vaskes.

BEMÆRK: Aftør skærm-panelet med en blød, tør klud. Brug ikke rensevæsker eller opløsningsmidler.

1.FUNKTIONS- OG MEDDELELSESSKÆRM

Se "Funktions- og meddelelsesskærm".

2.HORNETS STYRKE

Et tryk på denne knap får hornet til at skifte mellem normal og reduceret lydstyrke. Når der trykkes på knappen, høres et kort "bip".

Ved reduceret styrke lyser den grønne indikatorlampe. Ved normal styrke er indikatorlampen slukket.

BEMÆRK: Når motoren startes igen, er lydstyrken, som da motoren stoppedes.

3.KØRE-HASTIGHEDSVÆLGER

Denne knap bruges til at skifte fra lav (I) til høj (II) hastighed.

Ved høj hastighed (II) lyser den røde indikatorlampe. Ved lav hastighed (I) er indikatorlampen slukket.

VIGTIGT: Alle hastighedsændringer skal foretages, mens maskinen står stille - ellers kan der ske ændringer i kørselsretningen.

Lav hastighed (I) (0 til 3,4 km/t). Vælg denne hastighed ved kørsel på skrænter, råt underlag eller i blødt terræn.

Høj hastighed (II) (0 til 5,6 km/t). Vælg denne hastighed ved kørsel på hårdt, fladt underlag i godt terræn.

BEMÆRK: Når motoren startes, vælges automatisk lav hastighed.

BEMÆRK: Når det hydrauliske system overbelastes, og maskinen kører i 2. gear, skifter maskinen automatisk til 1. gear. Systemet vender automatisk tilbage til 2. gear, såsnart det hydrauliske system ikke længere overbelastes.

4.AUTOMATISK

TOMGANGSHASTIGHEDSVÆLGER

Ved tryk på denne knap skiftes mellem normal tomgang (kontakt på højre betjeningshåndtag) og automatisk tomgang. Når der trykkes på denne knap, høres et "bip".

Ved automatisk tomgang lyser den grønne indikatorlampe. Ved normal tomgang er indikatorlampen slukket.

I denne position vil motoren gå til tomgang efter 5 sekunder, hvis der ikke udføres andre handlinger. (Det er muligt at forøge dette tidsrum. Kontakt CASEforhandleren). Hvis blot et af de andre håndtag derefter benyttes (betjeningshåndtag, pedaler), vender motoren tilbage til sin oprindelige hastighed.

BEMÆRK: Når motoren startes igen, er det med tomgangen fra før, motoren stoppedes.

5.KONTAKT TIL ARBEJDSLYS

Denne kontakt tænder og slukker for arbejdslyset. Tryk på kontakten for at tænde indikatorlampen og arbejdslygterne. Tryk på kontakten igen for at slukke dem.

6.FORRUDEVISKER-KONTAKT

Denne kontakt har tre stillinger: "Off", "Intervalviskning" og "Kontinuerlig". Tryk på kontakten for intervalviskning. Lampen (I) tænder. Tryk på knappen igen for kontinuerlig viskning. Lampen (II) tænder. Tryk en yderligere gang på kontakten for at stoppe viskerne.

VIGTIGT: Brug ikke viskeren, hvis forruden er tør, da dette kan beskadige viskeren.

7.FORRUDESPRINKLER-KONTAKT

Sprinklervæsken og vinduesviskeren aktiveres ved at trykke på kontakten og holde den nede. Den deaktiveres ved at slippe kontakten.

VIGTIGT: Brug aldrig forrudesprinkleren, når sprinklertanken er tom, da dette kan beskadige den elektriske pumpe.

8.TIMETÆLLER

Timemåleren viser motorens arbejdstid i timer og i tiendedele af en time (6 minutter), hvorved vedligeholdelsesintervaller kan beregnes. Se afsnit 6.

BEMÆRK: Timetælleren kan aflæses, selvom motoren er standset.

9."TRIP"-TÆLLER (partiel timetæller)

Denne knap bruges til at beregne et specifikt antal arbejdstimer. Tryk på timetællerkontakten for at nulstille og for at se meddelelsen "TRIP" på skærmen. Derefter slippes kontakten. Efter ca. et minut forsvinder meddelelsen "TRIP", og den normale timetællervisning kommer frem igen. For at se det specifikke antal timer, skal man trykke på kontakten og straks slippe den igen. For at slette registreringen af specifikke timer, skal der trykkes på kontakten i ca. 2 sekunder, hvorved funktionen nulstilles.
