EMNİYET KEMERİ

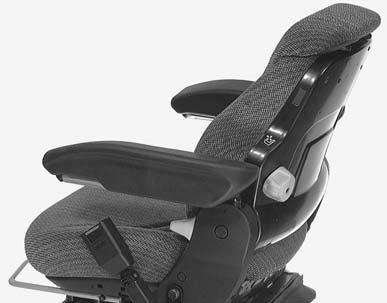

İsteğe Bağlı Havalı Koltuk

2 1

2 5

RD98K267 1.BEL DESTEĞİ AYAR DÜĞMESİ: Bel desteğini arttırmak için düğmeyi saat yönünde, azaltmak içinse tersi yönde çevirin. 2.KOL DAYANAĞI YÜKSEKLİK

KUMANDASININ AYARI:

Kol dayana ğ ını istenilen konuma yükseltip alçaltmak için dü ğ meyi çevirin. NOT: Her kol dayaması yukarı konuma yerleşecektir.

3

RD98K268

3.ARKAYA YATIRMA AYAR KOLU:

Kolu yukarı kaldırın, sırt dayamasını istenilen konuma getirin, sırt dayamasını sabitlemek için kolu bırakın.

4

RD98K268

4.KAYDIRICI AYAR KOLU:

Bu kolu yukarı çekin ve koltuğu istenilen şekilde ileri veya geri ayarlayın. Koltuğu bu konumda sabitlemek için kolu bırakın.

NOT: Koltuk yüksekliğini ilk kez veya farklı bir operatör için ayarlarken. Operatör koltuğunda oturun, yükseklik ayar koluyla bir anlık kaldırın. Koltuk otomatik olarak operatör ağırlığına ayarlanacaktır. Son ayarlamalar için yükseklik ayar kolu kısmına bakın. 5.YÜKSEKLİK AYAR KOLU:

A.(Otomatik Ayarlama): Operatör koltu ğ unda otururken. Kolu yukarı kaldırıp bırakın. Koltuk otomatik olarak YUKARI konuma ayarlanacaktır, ardından operatörün ağırlığı için optimum hava basıncını elde etmek için hava basıncını boşaltın.

92

Cre 6-83920 TR
