MAKİNENİN KULLANIMI

İlk Bakım Aralıkları

Rodaj dönemi sırasında, bu el kitabındaki Yağlama/Bakım Tablolarında gösterilen işlemlere ek olarak aşağıdaki kontrol ve bakım işlemleri de yapılmalıdır: İLK 100 SAATLİK ÇALIŞMANIN ARDINDAN Bayiniz Teslimat Sonrası Kontrol yaptı mı ...............Teslimat Sonrası kısmına bakın Bu el kitabını kontrol edin İLK 100 SAATLİK ÇALIŞMANIN ARDINDAN Dingiller yeni veya onarılmışsa ön ve arka diferansiyel ile planet yağını değiştirin.................. Dingil Planeti’ne bakın bu el kitabında

Transmisyon yeni veya onarılmışsa transmisyon yağını ve filtresini değiştirin......Transmisyon Teknik Özelliklerine bakın bu el kitabında

Tüm hortum kelepçelerini kontrol edin, gerekiyorsa sıkın.

EMNİYET KEMERİ

Makineyi çalıştırmadan önce, daima emniyet kemerinizi takın. Zaman geçtikçe emniyet kemerlerindeki aşınmış bölgeleri dikkatlice kontrol edin ve gerektiğinde değiştirin.

UYARI: Emniyet kemerini daima takın. Korunmanız için makineniz ROPS kabini veya çatı yapısıyla donatılmıştır. Doğru şekilde kullanılır ve muhafaza edilirse emniyet kemeri güvenliğinizi sağlamakta yardımcı olabilir. Bir emniyet kemerini asla gevşek şekilde veya kemer sisteminde bir boşluk olacak şekilde bağlamayın. Emniyet kemerini bükülmüş konumda takmayın.

SA121

98

Cre 6-83920 TR

LEFT PAGE

MOTORUN ÇALIŞTIRILMASI

UYARI: Motoru çalıştırmadan önce, daima operatör koltuğuna oturun, emniyet kemerini takın, park frenini uygulayın ve transmisyon kumandası ile kazma kumandasının (varsa) BOŞ konumda olduğundan emin olun. Çalışma alanındaki tüm kişileri motoru çalıştıracağınız konusunda uyarın.

1.Ana kesme şalterini AÇIK (ON) konumuna getirin. 2.Koltuğu ayarlayın ve emniyet kemerini takın. Sırtınız koltuk minderindeyken ayak pedallarına tam olarak basabildiğinizden emin olun.

3.Transmisyon kumandasının BOŞ konumda oldu ğ undan ve park freninin uygulandığından emin olun. 4.Kontak anahtarını ON (AÇIK) konuma getirin ve gösterge tablosunu kontrol edin.

NOT: Hava soğuksa, bu el kitabındaki "Soğuk Havada Çalıştırma" kısmına bakın. 3 gün veya daha fazla bir süre motor çalıştırılmamış veya motor yağ filtresi değiştirilmişse bu el kitabındaki Turbokompresör hatlarının Yağla Beslenmesi kısmına bakın.

SC037 5.Motor çalışana dek kontak anahtarını START konumunda tutun, ardından anahtarı serbest bırakın.

NOT: Motor çalışıyor ve ardından duruyorsa, marş motorunun dönüşü durana dek marş motorunu yeniden kavraştırmayın. Marş motorunu bir seferde 30 saniyeden fazla bir süre ÇALIŞTIRMAYIN. Marş motorunu yeniden çalıştırmadan önce marş motorunun en az iki dakika soğumasını bekleyin. 6.Motor çalıştıktan sonra, her şeyin doğru şekilde çalıştığından emin olmak için göstergeleri kontrol edin.

Transmisyon bo ş tayken motor soğutma sıvısı sıcakhale gelene dek motoru yaklaşık 1200 dev/dk’da çalıştırın. NOT: Tüm sistemler çalışma sıcaklığına ulaşıncaya dek makineyi düşük yüklerde çalıştırın. Çok soğuk havalardaki çalışmalar sırasında motoru ve hidrolik sistemleri korumak için bu işlem çok önemlidir. Bu el kitabındaki Soğuk Havada Kullanım kısmına bakın.

99

Cre 6-83920 TR

RIGHT PAGE

Turbokompresör Hatlarının Yağla

Beslenmesi

1

Motor Devri

Motoru uzun süre rölanti devirlerinde çalıştırmayın. Bu durum düşük çalışma sıcaklı ğ ına yol açabilir. Dü ş ük bir çalışma sıcaklığı motor yağında asit ve çökeltilerin oluşmasına yol açabilir.

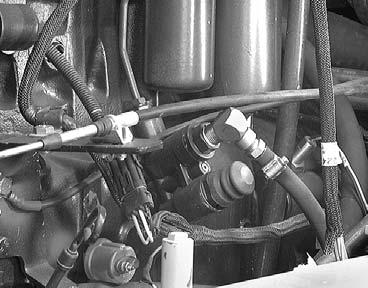

1.KABLO KONNEKTÖRÜ

RD98D020

Hava soğ uk, makine dört beş hafta kullanılmamı ş veya ya ğ filtresi değiştirilmiş se, turbo kompresör yağ hatlarını yağla doldurun. 1.Park freninin DEVREDE olduğundan emin olun. 2.Kablo konnektörünü (fotoğrafa bakın) enjeksiyon pompası solenoidinden sökün.

3.Hatlara yağ ulaşana dek marş motorunu yaklaşık 15 ile 20 saniye çalıştırın. 4.Kabloyu enjeksiyon pompası solenoidine bağ layın ve motoru çalıştırın.

100

Cre 6-83920 TR

LEFT PAGE

MOTORUN DURDURULMASI VE MAKİNENİNPARKEDİLMESİ

UYARI: Makineye sıçrayarak binmek ya da atlayarak inmek bir yaralanmaya neden olabilir. Daima yüzünüz makineye dönük olsun, tutma kollarını ve basamakları kullanın ve makineye yavaşça inip binin.

1.Makineyi terk etmeden önce düz bir zemin üzerine park edin.

Planlanmış bakımı yapmadan önce makine düz bir zemin üzerinde bulunmalıdır. ÖNEMLİ: Makineyi geçici olarak bir rampada park etmeniz gerekiyorsa, makinenin ön tarafı rampanın aşağı tarafına doğru yönlenmiş olmalıdır. Makinenin sabit bir cismin arkasında bulunduğundan emin olun. 2.Yükleyiciyi yere indirin. 3.Transmisyon kumanda kolunu BOŞ konuma alın ve park frenini uygulayın.

SA038 4.Motorun ve turbo kompresörün sıcaklığını düşürmek için motoru üç ile be ş dakika arası rölantide çalıştırın. 5.Kontak anahtarını OFF (Kapalı) konuma çevirin ve anahtarı çıkarın. 6.Makinenizde bir kabin varsa kabin kapısını kilitleyin. 7.Ana kesme şalterini OFF (Kapalı) konuma getirin.

101

Cre 6-83920 TR

RIGHT PAGE
