DİNGİLLER

Her 2000 saatlik çalışmanın ardından veya yılda bir kez veya çevre sıcaklıkları gerektirdiğinde hangisi önce gelirse hidrolik/fren ya ğ ının de ğ i ş tirilmesi gerekir. Hidrolik yağ ı değişimi sırasında ayrıca hidrolik yağ filtrelerini değiştirin ve emiş ızgarasını temizleyin. 1.Hidrolik yağın çalışma sıcaklığında olduğundan emin olun. 2.Makineyi düz bir yüzey üzerine park edin. Yükleyici kepçesini yere indirin ve park frenini uygulayın. 3.Motoru durdurun. Direksiyon simidi üzerine KULLANMAYIN etiketi yerleştirin. 4.Kompresörlerin tam olarak boşaltıldıklarından emin olun. Fren pedallarından birini en az 30 kez pompalayın. 5.Fitre kapağının ve erişim kapağının etrafındaki bölgeyi temizleyin.

Haznenin doldurma kapa ğ ını yavaş ça sökün. Bu iş lem hidrolik haznesindeki hava basıncını alacaktır.

6.Tahliye valfinden tapayı sökün ve tahliye valfine bir hortum takın. 7.Tahliye hortumunun diğer ucunu 121 litre alabilen kaba koyun. 8.Tahliye valfini açın. 9.Hidrolik yağı filtrelerini değiştirin. 10.Hidrolik haznesinden erişim kapağını sökün ve emiş ızgarasını çıkarın. Sökmek için emi ş ızgarasını saatin tersi yönde çevirin. 11.Temiz bir bez kullanarak hidrolik haznesinin iç tarafını temizleyin. 12.Emiş ızgarasını çözücü ile temizleyin ve basınçlı hava ile kurutun. Emiş ızgarasını takın. 13.Hazne tahliye valfini KAPATIN.

Tahliye hortumunu sökün ve tapayı tahliye valfine takın. 14.Erişim kapağını yeni bir keçe ile birlikte takın ve bağlantı cıvatasını sıkın.

15.Doğru tip ve miktarda yağ için bu el kitabındaki Hidrolik Sistem kısmına bakın. Hazneyi yeni ya ğ la doldurun.

16.Hazne doldurma kapağını takın. 17.Marş yapıp motoru 1000 dv/dk’da çalıştırın. Filtreler, erişim kapağı ve boşaltma tapalarında yağ kaçağı olup olmadı ğ ını kontrol edin.

Dengeleme basıncı sesli ikazı gürültü yapmayı kestiğinde motoru 1500 dv/dk’da çalıştırın. 18.Eski yağı sistemden uzaklaştırmak için fren sisteminin havasını alın.

Tüm eski ya ğ ın sistemden atıldığından emin olmak için her hava alma vidasından minimum 1litre yağ alın (Bu el kitabındaki fren sisteminden hava alma kısmına bakın). 19.Hatlardaki havayı almak için yükleyici kumandalarını dört beş kez hareket ettirin.

20.Yükleyici kepçesini yere indirin ve motoru durdurun. Hidrolik ya ğ ı seviyesini kontrol edin. 21.Gerekiyorsa yağ ekleyin.

169

Cre 6-83920 TR

RIGHT PAGE

Fren Sistemindan Hava Alma

1.Makineyi düz bir yüzey üzerine park edin. Tekerleklerin dönüşünü engellemek için takozlar koyun.

Yükleyici ş asisini tam olarak kaldırın, yükleyici kollarını yerinde tutacak uygun bir kaldırma ekipmanını yükleyici kollarına bağlayın. Park frenini uygulayın.

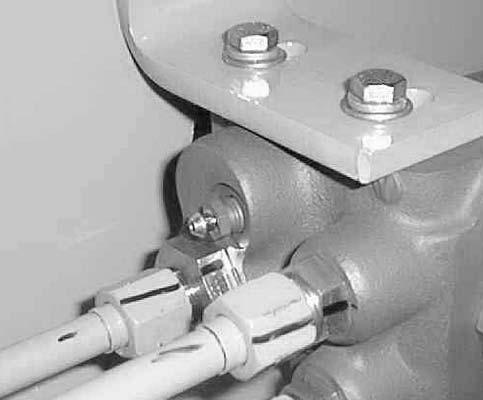

Motoru durdurun. Direksiyon simidi üzerine KULLANMAYIN etiketi yerleştirin. 2.Akümülatör dolum valfi üzerindeki hava alma vidasını biraz gevşetin.

Mümkünse ya ğ ın dökülmesini önlemek için hava alma vidasına bir hortum bağlayın.

1

1.AKÜMÜLATÖR DOLUM VALFİ

ÜZERİNDEKİ HAVA ALMA VİDASI

BD00C005

3.Motoru marş edip rölanti devrinde çalıştırın. NOT: Motor çalıştırıldığında hava alma vidasından yağ akmaya başlayacaktır. 4.Hava alma vidasından akan yağda hava kabarcıkları bulunmadığında hava alma vidasını kapatın. 5.Düşük fren basıncı lambası artık yanmayacak ve akümülatörler tam olarak dolmuş duruma gelene dek motoru rölantide çalı ş tırmaya devam edin.

6.Motoru durdurun. 7. İki kompresör pistonunu tam olarak bo ş altmak için A veya B prosedürlerini uygulayın.

A.Fren sisteminde bir hidrolik basınç kalmayıncaya dek fren pedalını 15 ile 20 kez pompalayın.

B.Dingil üzerinde bulunan hava alma vidasının konumu için bu prosedürün Basamak9 adımına bakın. Ön dingil üzerindeki hava alma vidasını gev ş etin, açık hava alma vidasından basınçlı bir akış gelmeyinceye dek fren pedalına bastırın. Hava alma vidasını sıkın.

8.Motoru marş edip rölanti devrinde çalıştırın. Park frenini uygulayın.

170

Cre 6-83920 TR

LEFT PAGE

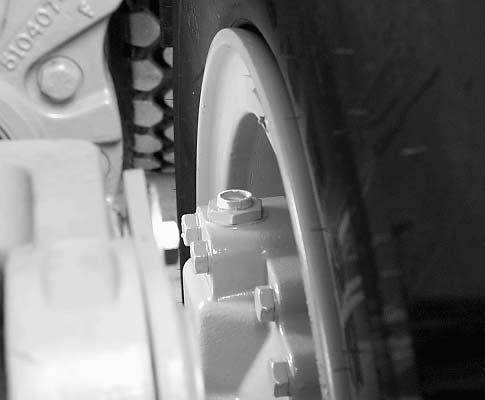

9.Ön dingil üzerindeki sol hava alma vidasını açın.

1

BD00B027 1.ÖN DİNGİL ÜZERİNDEKİ HAVA ALMA

VİDASI

10.Hava alma vidasından yağ akmaya ba ş layıncaya dek fren pedalını yavaşça aşağı bastırın. 1 litre yağ akana ve/veya hava alma vidasından akan ya ğ da hava kabarcıkları olu ş mayıncaya dek fren pedalını bu konumda tutun.

Hava alma vidasını kapatın ve fren pedalını serbest bırakın. NOT: Yağın hava alma vidasından akışını sağlamak için fren pedalına gerektiğinden fazla BASMAYIN. Pedala ne kadar fazla basarsanız fren devresindeki basınçta o kadar artacaktır. Yüksek basınç yaralanma veya hasara neden olabilir. 11.Ön dingil üzerindeki sağ hava alma vidasını açın. Tekrar edin

Basamak10

12.Motoru marş edip rölanti konumunda 2 dakika kadar çalıştırın. 13.Motoru durdurun. Arka dingil üzerindeki sol hava alma vidasını açın. Tekrar edin Basamak10 14.Arka dingil üzerindeki sağ hava alma vidasını açın. Tekrar edin

Basamak10.

15.Fren sisteminin düzgün bir şekilde çalışıp çalışmadığını kontrol edin.

Fren sistemi düzgün ş ekilde çalışmıyorsa Bakım El Kitabına ya da Case Bayinize danışın.

171

Cre 6-83920 TR

RIGHT PAGE
