REEMPLAZO DE UNA HERRAMIENTA EN UNA ROMPEDORA HIDRAULICA (opcional) Desmontaje ETAPA 4

Herramientas necesarias

-Un martillo -Un punzón de bronce o latón -Un destornillador de cabeza plana

ETAPA 1

CP99C007 Extraer los pasadores de montaje con un punzón de bronce o latón.

ETAPA 5

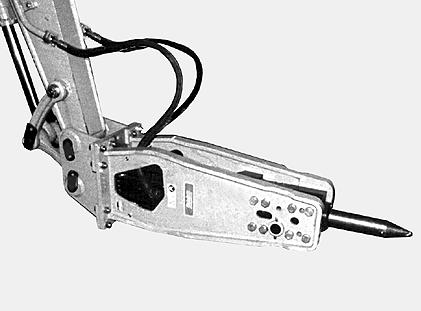

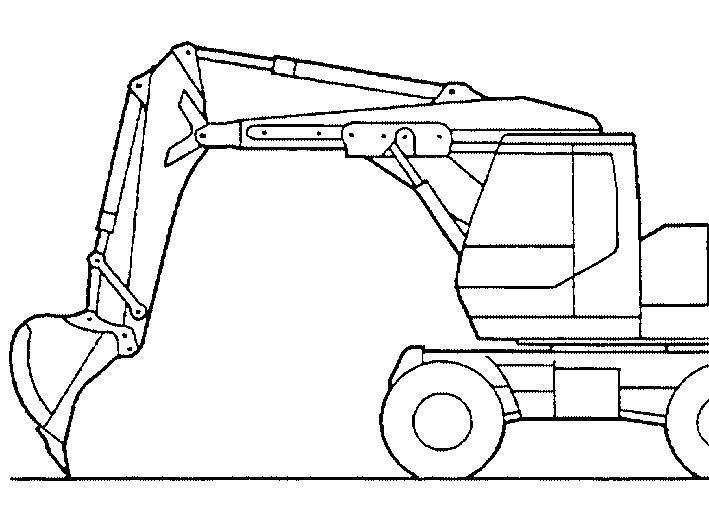

CP99F001 Colocar la rompedora hidráulica sobre un suelo duro y plano.

ETAPA 2

Parar el motor térmico y retirar la llave de arranque.

ETAPA 3

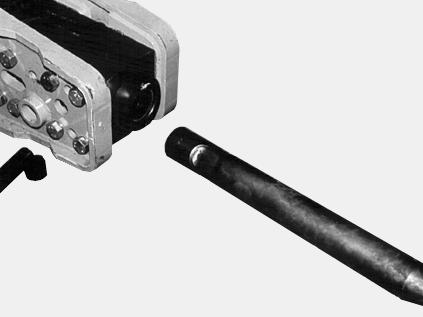

CP99C008 Retirar la herramienta. Utilizar un dispositivo de elevación, si fuere necesario. NOTA: Si la rompedora hidráulica todavía estuviere en la máquina, puede ser más fácil clavar la herramienta en el suelo y retirar la rompedora hidráulica de la herramienta. Cerciorarse de que la herramienta no pueda caer.

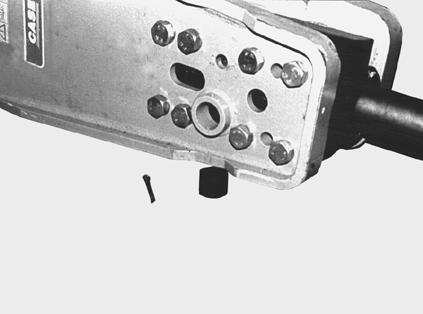

CP99C006 Empujar la placa de caucho hacia arriba (si está equipado). Retirar los pasadores de retención y los tapones de ambos lados de la rompedora hidráulica.
