REGULACION DE LA PLUMA AJUSTABLE CONBLOQUEO HIDRAULICO
Template Date: 1994_04_29Template Name: OM_1_col
ETAPA 5 ETAPA 7
TRIM THIS EDGE
CD98D034 Poner en funcionamiento el motor térmico y retraer el cilindro de la cuchara.
ETAPA 6
CD98D034 Levantar el equipo de tal manera que los estabilizadores de la cuchara: Hagan que la cuchara repose sobre el suelo. Parar el motor térmico y retirar la llave de arranque.
CD98D033 Mediante el destornillador, retirar los pasadores hendidos del pasador de articulación cuchara/balancín. Después, retirar el pasador de articulación cuchara/ balancín.
ETAPA 8
CD98D032 Poner en funcionamiento el motor térmico. Accionar los mandos del equipo de tal manera que se desenclave el balancín de la cuchara.
ATENCION: Nunca se debe retirar el tubo instalado para bloquear el eyector de la cuchara cuando la cuchara esté almacenada.
IMPORTANTE: El eyector debe estar bloqueado cuando se transporte o manipule la cuchara.
288
TRIM THIS EDGE LEFT PAGE
Montaje
Herramientas necesarias
-Un martillo -Un manguito para pasadores roscados
ETAPA 1 ETAPA 3
3 2 1
CD98D032 Poner en funcionamiento el motor térmico. Accionar los mandos del equipo para llevar el balancín hasta su alojamiento. Parar el motor térmico y retirar la llave de arranque.
ETAPA 2
CD98D033 Colocar el pasador de articulación balancín/cuchara y el pasador hendido.
CD98D035 Insertar el pasador de articulación (1) después de haber alienado los agujeros del yugo (2) con la barra de unión (3).
ETAPA 4
Poner en funcionamiento el motor térmico.
ETAPA 5
2 1

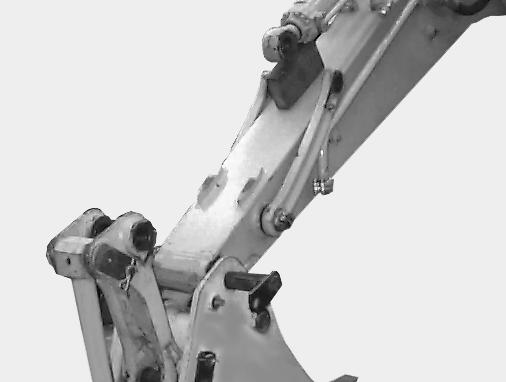

CD98D036 Sacar el vástago del cilindro de la cuchara. Alinear los agujeros en la parte superior del clindro (1) con la barra de unión (2). Parar el motor térmico y retirar la llave de arranque.
