REEMPLAZO DE CUCHARA EYECTORA

Template Date: 1994_04_29Template Name: OM_1_col

Alt+ to display template informationAlt= to hide template information

TRIM THIS EDGE

ETAPA 7 ETAPA 8

Coloque los soportes del pasador.

Engrasar las articulaciones.

REEMPLAZO DE UNA CUCHARA DE RETROEXCAVACION CON UNA BIVALVA (o viceversa) Montaje de la bivalva ETAPA 5

Herramientas necesarias

-Una llave de 8 mm para tornillos de cabeza hexagonal hueca -Una llave de 17 mm para tornillos de cabeza hexagonal

ETAPA 1

Retirar la cuchara de retroexcavación. Ver "Reemplazo de cuchara de retroexcavación".

ETAPA 2

Retraer completamente el vástago del cilindro de la cuchara. Parar el motor térmico y retirar la llave de arranque.

ETAPA 3

Saque de la caja de herramientas la palanca de la válvula de selección de cuchara/bivalva y colóquela sobre la válvula.

ETAPA 4

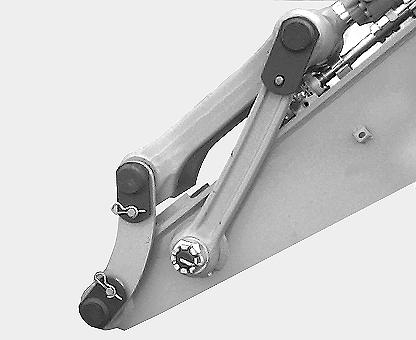

CD98E041 Instalar el conjunto de bloqueo de la barra de unión.

ETAPA 6

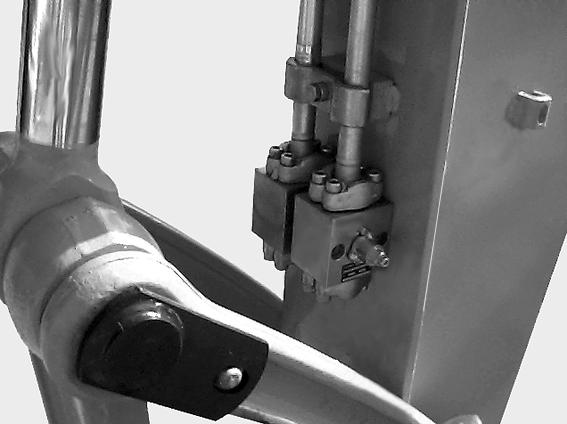

PG01930 Poner la palanca de válvula en posición vertical de cierre.

CD97G001 Retirar los tapones de alimentación de la bivalva.

ETAPA 7

Montar la bivalva. Ver "Reemplazo de una bivalva y de su acoplamiento universal".

284

TRIM THIS EDGE LEFT PAGE

ETAPA 8

Montaje de la cuchara retro

Herramientas necesarias

-Una llave de 8 mm para tornillos de cabeza hexagonal hueca -Una llave de 17 mm para tornillos de cabeza hexagonal

ETAPA 1

CD97G001 Poner la palanca en una de la válvulas situadas en el extremo del balancín (si está equipado), girarla a la posición horizotal (abierto). Después, hacer lo mismo con la otra válvula. IMPORTANTE: Cuando se utiliza la bivalva, la válvula selectora cuchara/ bivalva debe estar siempre en la posición cerrada.

ETAPA 9

Retirar la palanca de válvula y volver a ponerla en la caja de herramientas.

CD97G001 Tomar la palanca de válvula selectora cuchara/bivalva de la caja de herramientas y ponerla en una de las válvulas situadas en el extremo del balancín (si está equipado). Girarla a la posición vertical (cerrado).

ETAPA 2

Retirar la bivalva. Ver "Reemplazo de una bivalva y de su acoplamiento universal".

ETAPA 3

CD97G001 Colocar los obturadores de alimentación de la bivalva.

285

TRIM THIS EDGE RIGHT PAGE TRIM THIS EDGE

Alt= to hide template informationAlt+ to display template information

Template Name: OM_1_colTemplate Date: 1994_04_29

Template Date: 1994_04_29Template Name: OM_1_col

Alt+ to display template informationAlt= to hide template information

TRIM THIS EDGE

ETAPA 4

CD98E041 Retirar el conjunto de bloqueo de la barra de unión.

ETAPA 5 ETAPA 7

Montar la cuchara de retroexcavación. Ver "Reemplazo de una cuchara de retroexcavación". IMPORTANTE: Al utilizar la cuchara de retroexcavación, la palanca de válvula selectora cuchara/bivalva debe estar siempre en posición horizontal de apertura.

ETAPA 8

Retirar la palanca de válvula y volver a ponerla en la caja de herramientas.

PG01928 Colocar la palanca de válvula en posición horizontal de apertura.

ETAPA 6

Poner en funcionamiento el motor térmico y después sacar el vástago del cilindro de cuchara.

286

TRIM THIS EDGE LEFT PAGE

REEMPLAZO DE CUCHARA EYECTORA Desmontaje ETAPA 3

Herramientas necesarias

-Un destornillador -Un martillo -Un manguito para pasadores roscados -Un bloque de madera -Un tubo de 30 mm de diámetro (más largo que el ancho de la cuchara y suficientemente fuerte para soportar el peso del eyector)

ETAPA 1

CD98D042 Poner un bloque de madera debajo del cárter del cilindro de la cuchara.

ETAPA 4

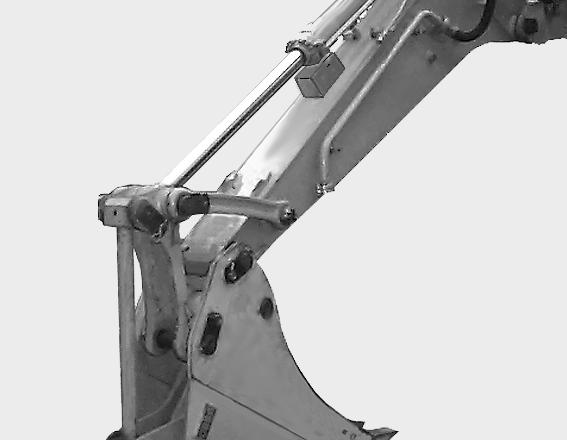

CD98D038 Bloquear el eyector con el tubo, extender el equipo y poner la cuchara sobre el suelo.

ETAPA 2

Parar el motor térmico y retirar la llave de arranque.

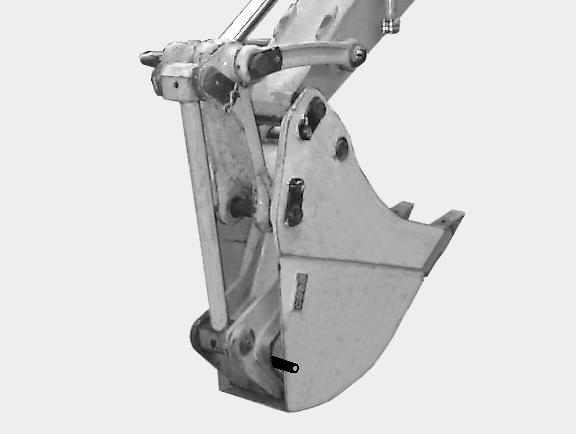

CD98D038 Retirar el pasador roscado, examinando los yugos. Inclinar los yugos hacia atrás. TRIM THIS EDGE

287
