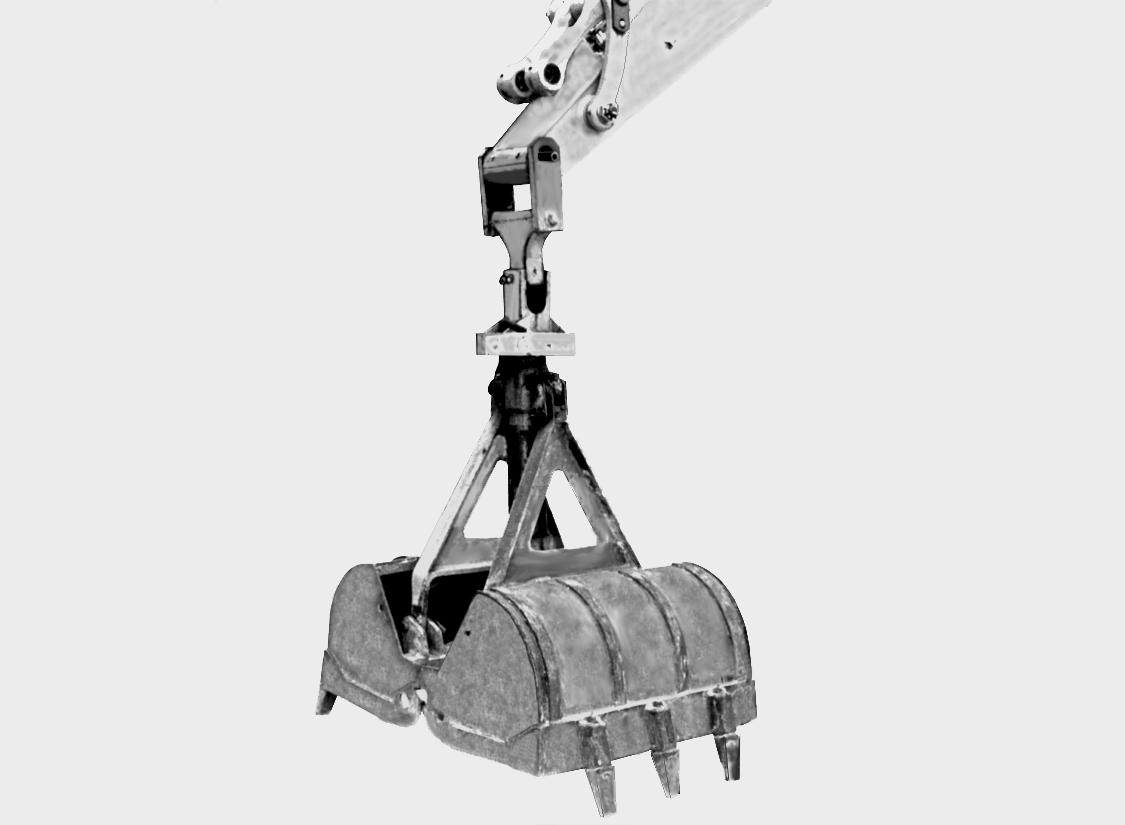

REEMPLAZO DE UNA CUCHARA DE RETROEXCAVACION CON UNA BIVALVA (o viceversa
REEMPLAZO DE UN DIENTE DE BIVALVA
Herramientas necesarias
-Una llave de 24 ó 36 mm para tornillos de cabeza hexagonal (según el tipo de diente)
1Levante la bivalva unos pocos centímetros por encima del suelo en posición abierta.
2Desmontar la tuerca.

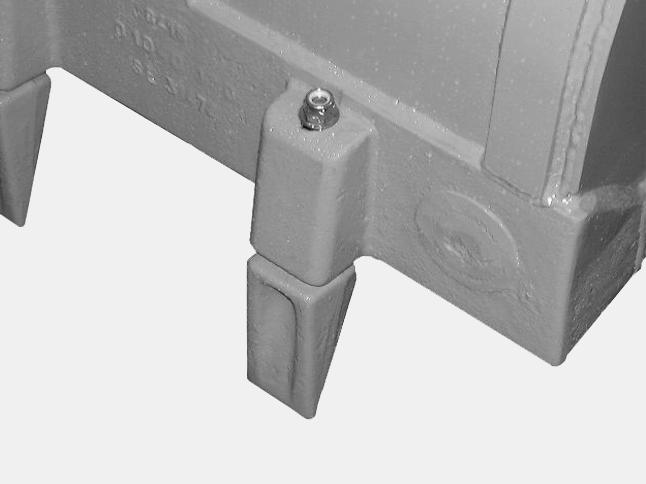

3Limpiar el alojamiento del diente. 4Introducir el diente nuevo, con la cara inclinada de la punta hacia el interior de la bivalva.
5Volver a colocar la tuerca.
CD99N037
REEMPLAZO DE UNA BIVALVA Y DE SUACOPLAMIENTOUNIVERSAL Desmontaje
Herramientas necesarias
-Un martillo -Una llave de 8 mm para tornillos de cabeza hexagonal hueca
ETAPA 1 ETAPA 2
Parar el motor térmico y retirar la llave de arranque. Liberar la presión en el circuito del cilindro de la bivalva. Ver "Liberación de la presión en el circuito hidráulico" en la sección "Engrase/Filtros/Fluidos".
ETAPA 3

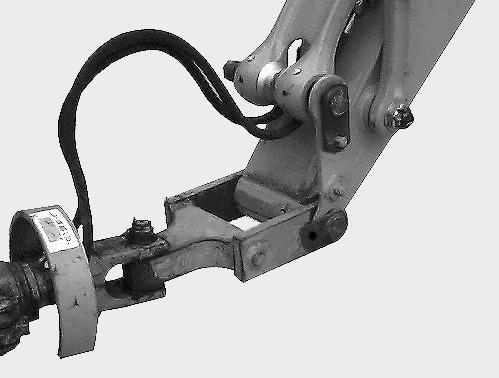

Quite los soportes del pasador (dependiendo de la instalación).

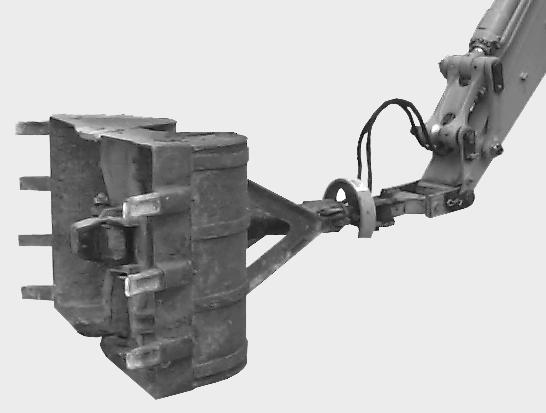

CD97J014 Colocar la bivalva sobre su costado en posición enteramente abierta, sobre un suelo plano y horizontal.
281
TRIM THIS EDGE RIGHT PAGE TRIM THIS EDGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
ETAPA 4

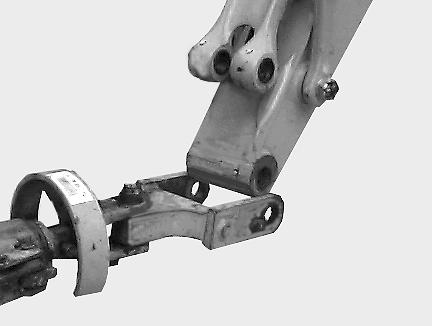

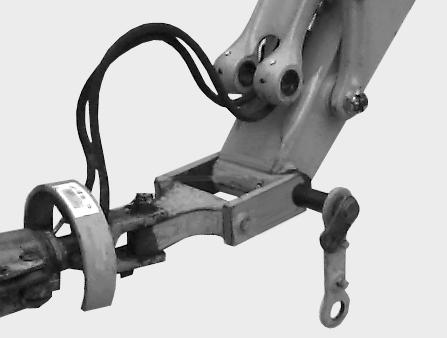

CD97J015 Quite la barra de conexión/pasador de articulación de la cuchara.
ETAPA 5
Colocación de la bivalva en posición vertical (siesnecesario)
Herramientas necesarias
-Un tubo (más largo que la distancia entre las lengüetas del acoplamiento universal de la bivalva y suficientemente fuerte para soportar el peso de ésta)
ETAPA 1

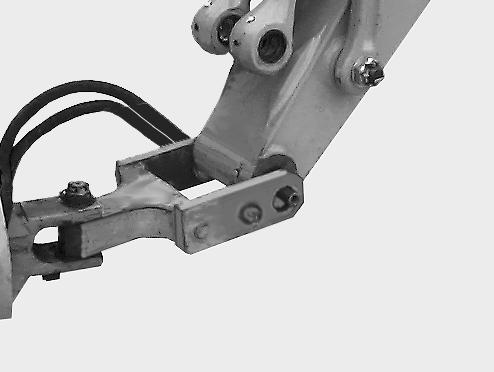

CD97J016 Retirar el pasador de la articulación balancín/cuchara y la bieleta de bloqueo.
ETAPA 6
Desconecte las líneas de suministro del cilindro de la bivalva y del motor de rotación (si se equipan), y conectelos.
ETAPA 7
Poner en funcionamiento el motor térmico. Accionar los mandos de equipo de tal manera que se libere la bivalva.

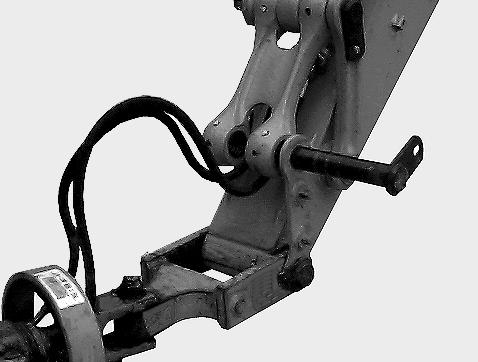

CD97J017 Colocar el tubo en el eje de enganche universal balancín/cuchara.
ETAPA 2

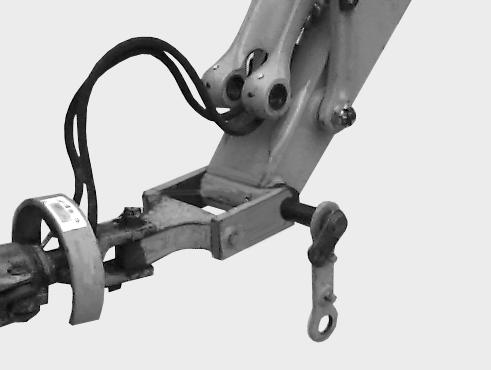

CD97J018 Poner en funcionamiento el motor y accionar los mandos del equipo para levantar verticalmente la bivalva.
282
TRIM THIS EDGE LEFT PAGE
Montaje
Herramientas necesarias
-Un martillo -Una llave de 8 mm para tornillos de cabeza hexagonal hueca
ETAPA 1 ETAPA 3
Parar el motor térmico y retirar la llave de arranque. Liberar la presión en el circuito del cilindro de la bivalva. Ver "Liberación de la presión en el circuito hidráulico" en la sección "Lubricación/Filtros/Fluidos".
ETAPA 4
O
CD97J020 Verificar que la bivalva esté colocada correctamente. La letra (O) grabado sobre el vástago del cilindro debe estar orientada hacia la cabina.
ETAPA 2
CD97J016 Colocar la bieleta de bloqueo y el pasador de la articulación balancín/cuchara.
ETAPA 5
Conecte las líneas de suministro del cilindro de la bivalva y del motor de rotación (si se equipan).
ETAPA 6
CD97J020 Accionar los mandos del equipo para llevar el balancín hasta el acoplamiento universal de la bivalva.
CD97J021 Colocar el separador gemelo de soporte de carga, la barra de bloqueo y el pasador de la articulación barra de unión/ cuchara.
