RADIADOR Y REFRIGERANTE
Si no se satisface una cualquiera de las condiciones 1, 2 ó 3, no se ha efectuado correctamente el ensamblaje. -Retirar la placa (10). -Desinflar el neumático.
-Retirar el anillo de retención de tipo seguridad (1) y la contrallanta (2). -Repetir las Etapas 9 a 15. Si todavía no se satisface una cualquiera de las condiciones 1 ó 2, la llanta no cumple entonces con las especificaciones. Reemplazar la llanta por otra nueva.
ETAPA 16
11
Instalación de las ruedas en la máquina
ETAPA 1
12 13 16

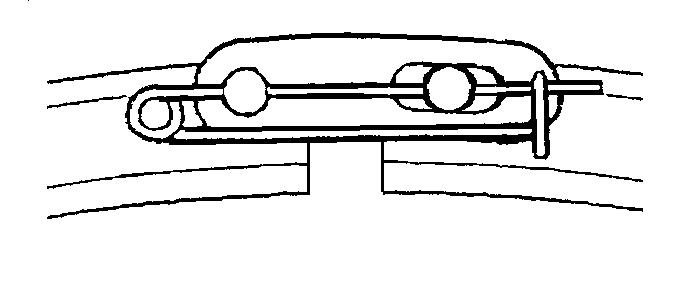

CS99F513 Bloquear firmemente el anillo de retención de tipo seguridad en su sitio utilizando un pasador de seguridad (11).
ETAPA 17
Inflar el neumático a la presión especificada por CASE. Ver "Presiones de los neumáticos".
ETAPA 18
Verificar que el anillo de retención esté correctamente montado en su ranura (es obligatorio que el anillo encaje perfectamente en la ranura, al rededor de toda la rueda). Todos los intervalos que aparezcan entre el anillo y el borde de la ranura o de la contrallanta son absolutamente inadmisibles. Si se detectan intervalos, dejar la rueda en la jaula de inflado, desinflar completamente el neumático y repetir las Etapas 9 a 18. Si no se detectan intervalos, retirar la rueda de la jaula de inflado.
14

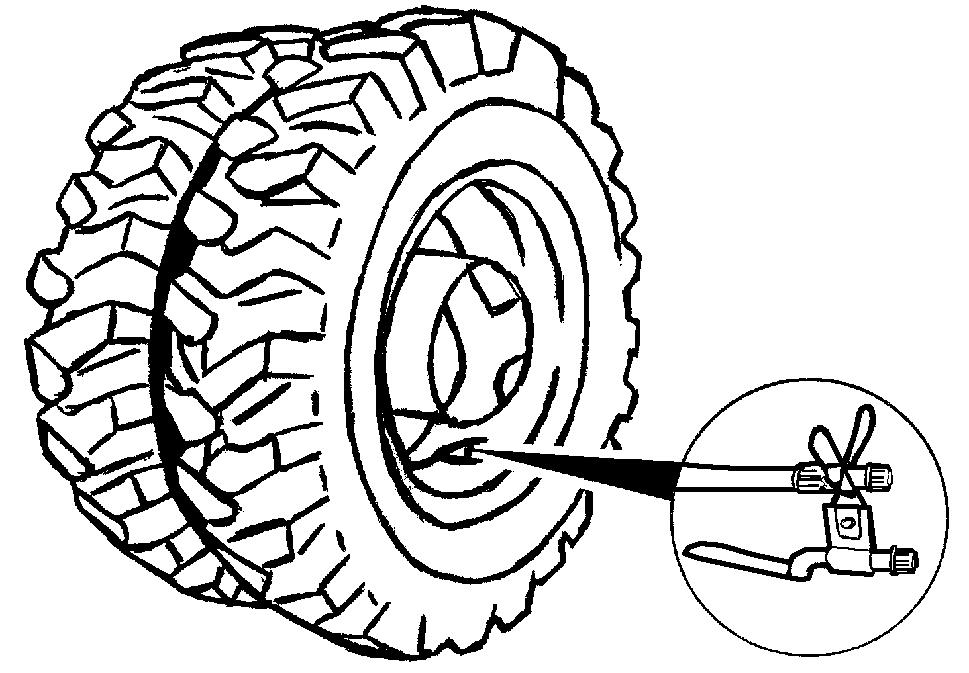

CS99C625 Instalar la rueda interior (12), el anillo separador de caucho (14) y la rueda exterior (13) y asegurarse de que la extensión de la válvula (16) está correctamente colocada en su alojamiento. Fijar la extensión de la válvula en su soporte. TRIM THIS EDGE
