POR CARRETERA (TipoPM,específico para Alemania
ETAPA 4 ETAPA 6
1
PDH1085
Con pluma ajustable
Hacer que la bivalva gire alrededor del soporte maniobrando los cilindros de la pluma y el balancín simultáneamente. El equipo se encontrará en la posición de dimensión máxima para transporte por carretera cuando coincidan las marcas del cilindro de la pluma, coincidan las marcas de posición del balancín y el eje de la bivalva esté en contacto con el brazo del estabilizador.
Con una pluma articulada
Colocar los cilindros de la pluma en posición extendida y hacer que la bivalva gire alrededor del soporte maniobrando simultáneamente el cilindro de articulación de la pluma y el cilindro del balancín. El equipo se encontrará en la posición de dimensión máxima para transporte por carretera cuando la pluma y los cilindros de articulación de la pluma se encuentren completamente extendidos y cuando el brazo de la bivalva esté en contacto con el brazo del estabilizador.
ETAPA 5
Asegurar las posiciones de la pluma y el balancín mediante las válvulas de bloqueo de la pluma y el balancín. Ver "Válvula de bloqueo de la pluma" y "Válvula de bloqueo del balancín" en la sección "Mandos/Instrumentos/Accesorios".
PDH1086 Quitar los ejes (1) para la posición de trabajo e inclinar el soporte hacia delante. Bloquear el soporte mediante uno de los ejes.
Versión P2AL
ETAPA 1

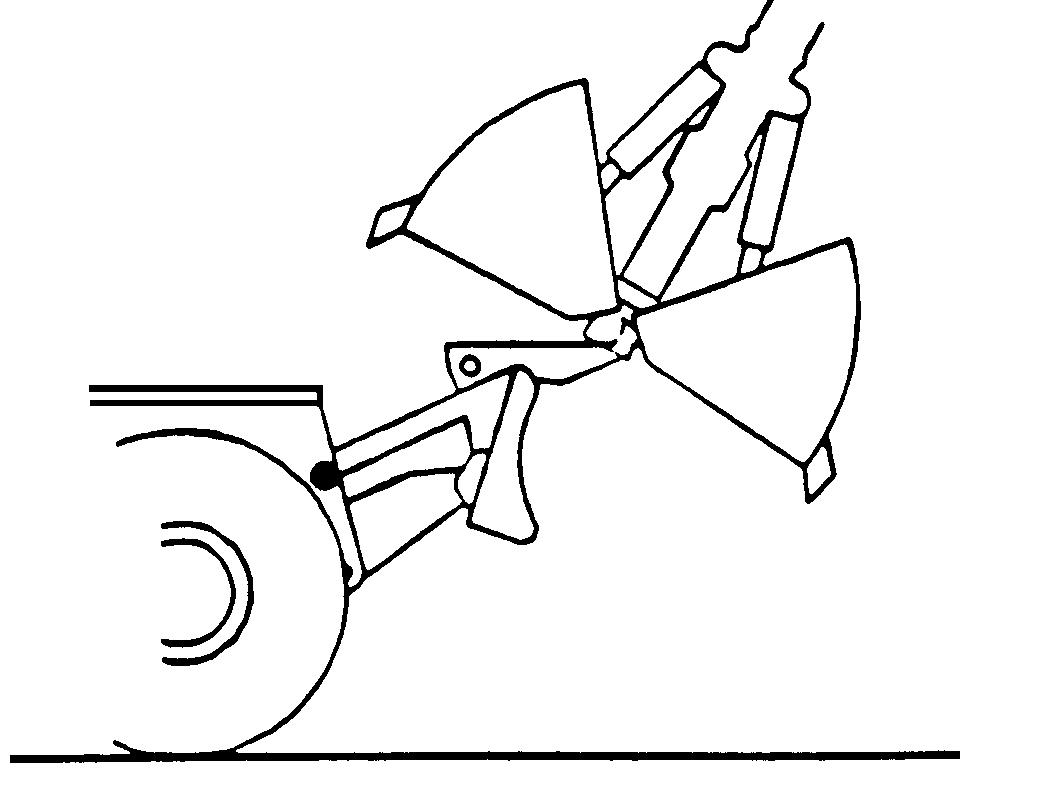

PDH1087 Girar la bivalva de tal manera que los dientes de ésta queden paralelos con respecto a la cara de la cuchilla. Instale el soporte sobre la cuchilla después de haber retirado los pasadores de retención de las varillas de soporte de la cuchilla. Volver a poner los pasadores y los pasadores hendidos en su posición inicial.
169
TRIM THIS EDGE RIGHT PAGE TRIM THIS EDGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
ETAPA 2 ETAPA 4
TRIM THIS EDGE

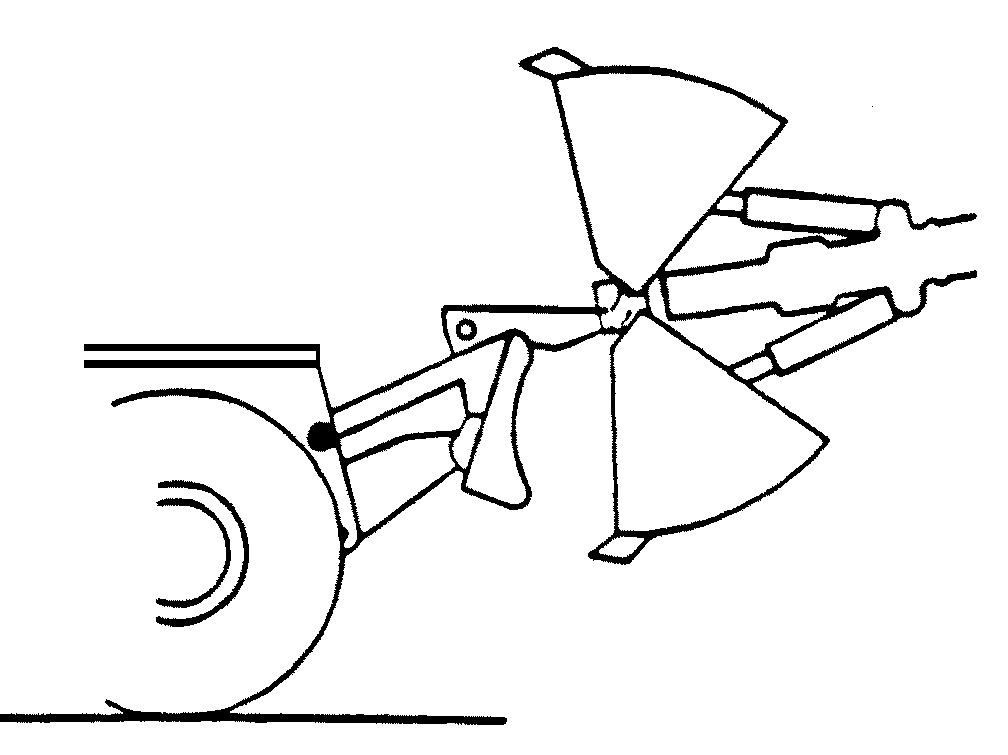

PDH1088 Levante la bivalva y ábrala de tal manera que esté encima del soporte.
ETAPA 3
PDH1089 Mediante la pluma y el balancín, ponga el brazo de media bivalva, que se encuentra hacia el puesto de conducción, en el alojamiento previsto para él en el soporte.
PDH1090
Con pluma ajustable
Hacer que la bivalva gire alrededor del soporte maniobrando los cilindros de la pluma y el balancín simultáneamente. El equipo se encontrará en la posición de dimensión máxima para transporte por carretera cuando coincidan las marcas del cilindro de la pluma y cuando el brazo de la bivalva esté en posición en la caja sobre el soporte.
Con una pluma articulada
Extienda los cilindros de la pluma y haga girar la bivalva alrededor del soporte, accionando simultáneamente los cilindros de la pluma articulada y el cilindro del balancín. El equipo se encontrará en la posición de dimensión máxima para transporte por carretera cuando los cilindros de la pluma y los cilindros de la pluma articulada estén completamente extendidos y el brazo de la bivalva esté en posición en la caja sobre el soporte.
ETAPA 5
Asegurar las posiciones de la pluma y el balancín mediante las válvulas de bloqueo de la pluma y el balancín. Ver "Válvula de bloqueo de la pluma" y "Válvula de bloqueo del balancín" en la sección "Mandos/Instrumentos/Accesorios".
170
