UTILIZACION DE LA CUCHILLA DE NIVELACION/ESTABILIZADORES DESDE EL PUESTO DE CONDUCCION (Versión P2AL) con cuchilla de nivelación/estabilizadores independientes
ETAPA 2 ETAPA 4
CD00D002 Retraiga el pasador del cilindro de la cuchara lo más lejos posible. Parar el motor térmico y retirar la llave de arranque.
ETAPA 3
CD00A010 Saque las palancas de la válvula selectora de la bivalva o de la cuchara de la caja de herramientas e instálelas en la válvula selectora.
CD00A011 Gire las palancas a la izquierda, en posición cerrada, y luego saque las palancas y vuélvalas a poner en la caja de herramientas. NOTA: El acoplador rápido puede trabajar perfectamente con martillos hidráulicos pero deberán evitarse los intervalos prolongados con ese tipo de trabajos. Cuando se utilice el martillo neumático, siempre se deberá orientar el martillo hacia la máquina y nunca utilizarlo como palanca ya que todas las tensiones se transmitirán al cilindro hidráulico del acoplador rápido. El acoplador rápido no está diseñado para ser sometido a intervalos prolongados de vibraciones excesivas. Por tanto, se recomienda quitar el acoplador rápido para reducir el riesgo de desgastes y roturas prematuras innecesarias. TRIM THIS EDGE
149
TRIM THIS EDGE RIGHT PAGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
TRASLACION ELECTRICA (opcional)
IMPORTANTE: Durante los desplazamientos por carretera, está estrictamente prohibido utilizar el mando eléctrico de traslación.
ETAPA 1

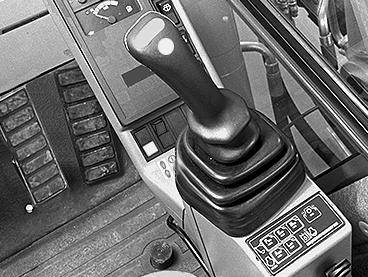

PH07520 Inclinar hacia delante la palanca de mando de traslación. NOTA: La velocidad dedesplazamiento aumenta gradualmente a medida que se empuja la palanca hacia delante.
ETAPA 2 Selección de la dirección de desplazamiento ETAPA 3
2
CD99N020 Pulsar el conmutador para seleccionar el desplazamiento hacia delante. El piloto verde (2) se enciende.
2 1
CD99N020 Inclinar el comutador (1) hacia delante. El piloto verde (2) se enciende y el desplazamiento hacia delante queda seleccionado automáticamente. 3
CD99N021 Pulsar el conmutador para seleccionar el desplazamiento hacia atrás. El piloto rojo (3) se enciende. NOTA: En posición de desplazamiento normal, el puesto de conducción se encuentra sobre las ruedas delanteras. IMPORTANTE: Si las ruedas de dirección se encuentran atrás (en posición de trabajo), se invertirá la dirección de desplazamiento.
150
TRIM THIS EDGE LEFT PAGE
ETAPA 4
CD99M019 La velocidad de desplazamiento de la máquina depende de cuán presionado esté el pedal de mando de traslación. NOTA: La velocidad de desplazamiento también depende de la gama de velocidad seleccionada en el panel de control. Ver "Panel de control" en la sección "Mandos/Instrumentos/Accesorios". IMPORTANTE: Se debe obligatoriamente esperar a que la máquina se detenga por completo antes de cambiar la dirección de desplazamiento. TRIM THIS EDGE
151
