TRASLACION ELECTRICA

ETAPA 9

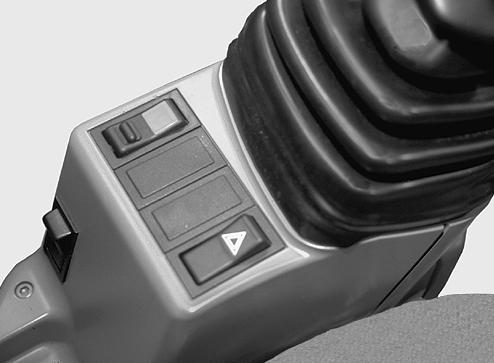

CK97A002 Colocar el interruptor en posición de bloqueo. Ver "Conmutador de bloqueo/desbloqueo del acoplador rápido" en la sección "Mandos/Instrumentos/Accesorios". IMPORTANTE: Verificar que el acoplador rápido esté correctamente enganchado a los pasadores de articulación de la herramienta.

ETAPA 10

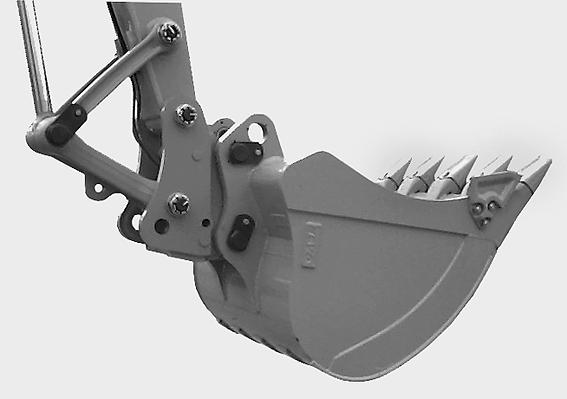

CD98C018 Instalar el pasador de retención y el pasador hendido. IMPORTANTE: El pasador de retención y el pasador hendido deben estar en su sitio.

Desmontaje

ETAPA 1

Colocar la herramienta sobre un suelo plano y horizontal.

ETAPA 2

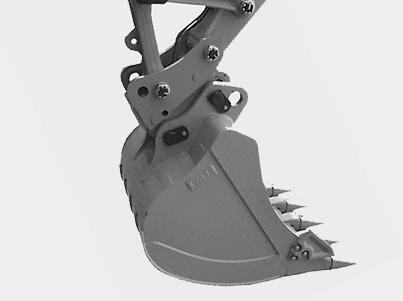

CD98D041 Retirar el pasador hendido y el pasador de retención.

ETAPA 3

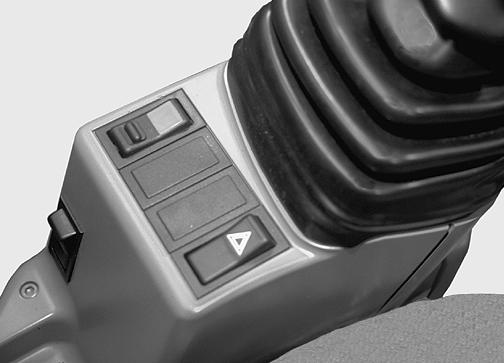

CK97A002 Colocar el interruptor en posición de desbloqueo. Ver "Conmutador de bloqueo/desbloqueo del acoplador rápido" en la sección "Mandos/Instrumentos/Accesorios".

147

TRIM THIS EDGE RIGHT PAGE TRIM THIS EDGE

Alt= to hide template informationAlt+ to display template information

Template Name: OM_1_colTemplate Date: 1994_04_29

Template Date: 1994_04_29Template Name: OM_1_col

Alt+ to display template informationAlt= to hide template information

TRIM THIS EDGE

ETAPA 4

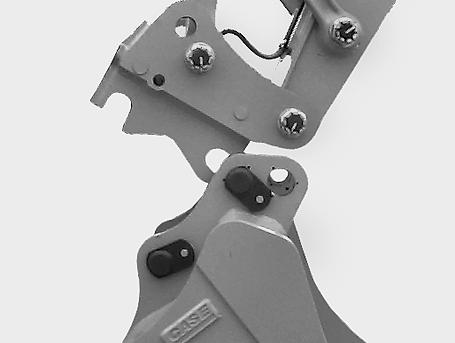

CD98C017 Esperar cinco a diez segundos para que el gancho pueda retraerse. Accionar el manipulador de mando de la cuchara de tal manera que se libere el pasador.

ETAPA 5

Aplicación de cargador

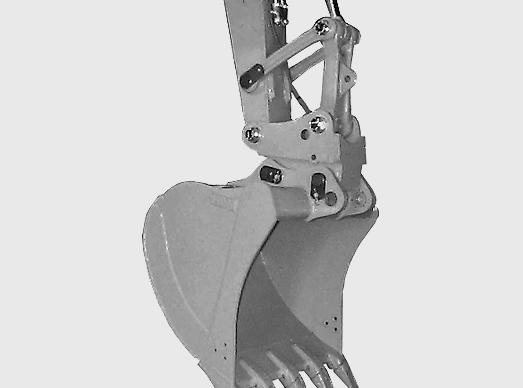

CD97H002 El acoplador rápido permite invertir las cucharas para utilizarlas como un cargador.

Instalación de la bivalva

ETAPA 1

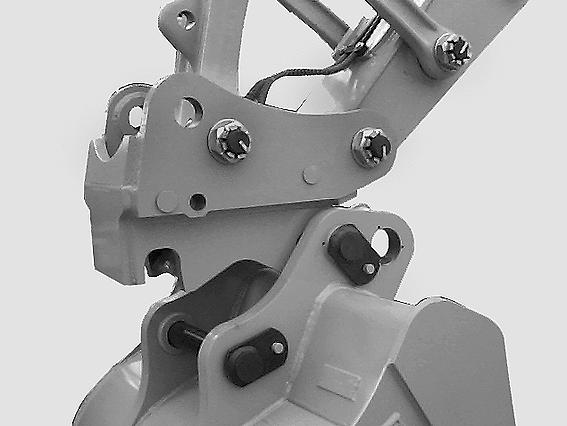

CD98C020 Accionar el manipulador de mando del balancín de tal manera que se libere la cuchara.

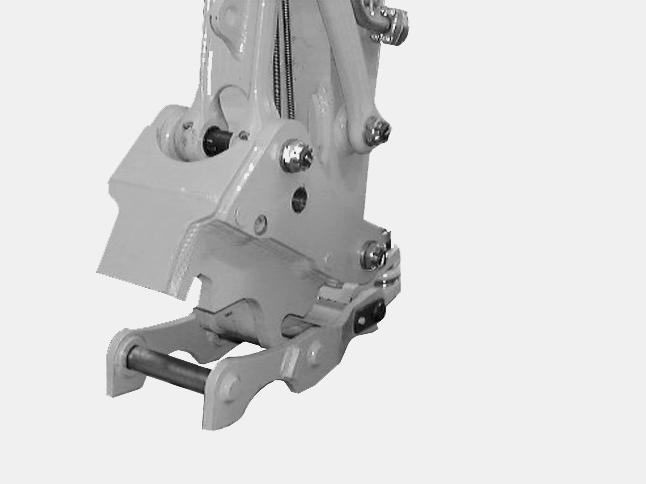

CD00D001 Monte el adaptador de la bivalva en el acoplador rápido. Montaje y desmontaje de la herramienta mediante el acoplador rápido. Cerciórese de que el adaptador de la bivalva está correctamente posicionado con la orejeta del pasador de la articulación situado a la izquierda.

148
