REMOLCADO DE LA MAQUINA
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
DESMONTAJE Y MONTAJE DE LA CABINA Desmontaje ETAPA 3
Herramientas necesarias
-Una llave de 10 mm para tornillos de cabeza hexagonal -Una llave de 22 mm para tornillos de cabeza hexagonal -Equipo de elevación adecuado NOTA: El peso de la cabina es de 295kg.
ETAPA 1
Colocar la máquina sobre un suelo plano y horizontal.
ETAPA 2
PH07911 Desconectar el punto de alimentación eléctrica de su base. Instalar la tapa de protección en la base. Desconectar el flexible del lavaparabrisas. Desconectar la antena de radio de la cabina (si está equipado).
ETAPA 4

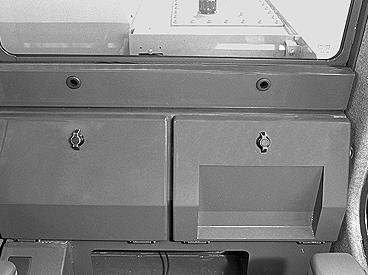

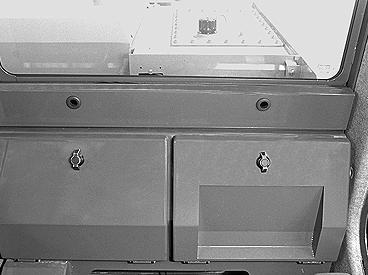

PH07909 Retirar la guarnición situada detrás del asiento.
PH07824 Retirar los dos tapones plásticos del techo de la cabina y luego instalar un equipo de elevación apropiado.
