BOMBA DE LLENADO DEL DEPOSITO DECARBURANTE
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE

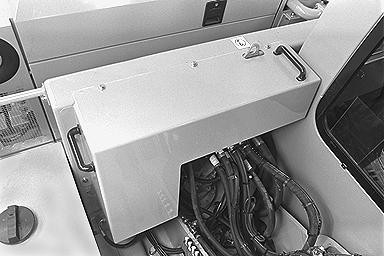

CAPO DEL TABIQUE DE DISTRIBUCION
Herramientas necesarias
-Una llave de 17 mm para tornillos de cabeza hexagonal Retirar los tornillos de fijación y luego el capó.
PG02705 ATENCION: Antes de realizar un desplazamiento, cerciórese de que el capó está perfectamente asegurado en su sitio.
LUZ DEL COMPARTIMIENTO DEL MOTOR (opcional)
El capó superior está equipado con una luz. Un conmutador la acciona. NOTA: Para reemplazar las lámparas, ver "Reemplazo de una lámpara" en la sección "Sistema eléctrico".
2
PF08211
BLOQUES DE RUEDAS (específicoparaalgunospaíses)
1
Los bloques de ruedas se encuentran a la derecha de la caja de herramientas del chasis portador. Inclinar las lengüetas (1) hacia fuera y extraer los bloques de rueda mediante las empuñaduras (2). Colocar un bloque debajo de la rueda derecha y otro bloque debajo de la rueda izquierda.
PH01102
!
104 ATENCION: Al estacionar en una pendiente, utilice los bloques de rueda para inmovilizar la máquina.
TRIM THIS EDGE LEFT PAGE

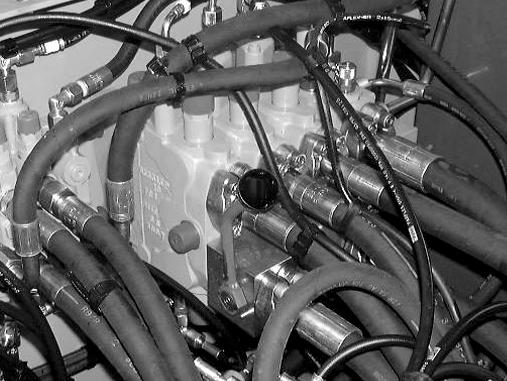

VALVULA DE BLOQUEO DE LA PLUMA
ATENCION: Antes de emprender cualquier desplazamiento por carretera, asegurarse que la palanca de la válvula está levantada (pluma inmovilizada).
PG02707 Esta válvula se encuentra sobre la válvula de mando del equipo y se utiliza para inmovilizar la pluma durante los desplazamientos por carretera. Ver "Desplazamiento por carretera" en la sección "Utilización en la obra y en carretera". El acceso a la palanca de la válvula se encuentra debajo del capó del tabique de distribución. Cuando la palanca de la válvula está hacia abajo, se puede mover la pluma. Cuando la palanca está hacia arriba, la pluma está inmovilizada.
NOTA: Antes de iniciar un trabajo, girar la palanca hacia abajo (se puede mover la pluma).
CD99G032 Esta válvula se encuentra sobre la válvula de mando del equipo, es de color rojo y se utiliza para inmovilizar el balancín durante los desplazamientos por carretera. Ver "Desplazamiento por carretera" en la sección "Utilización en la obra y en carretera". Se puede acceder a la palanca de la válvula por debajo del capó del tabique del distribuidor. Cuando la palanca de la válvula está hacia abajo, se puede mover el balancín. Cuando la palanca está hacia arriba, el balancín está inmovilizado.
ATENCION: Antes de conducir por carretera, cerciorarse de que las palancas de válvula estén en la posición levantada (balancín inmovilizado).
NOTA: Antes de iniciar un trabajo, girar la palanca de válvula hacia abajo (se puede mover el balancín).
