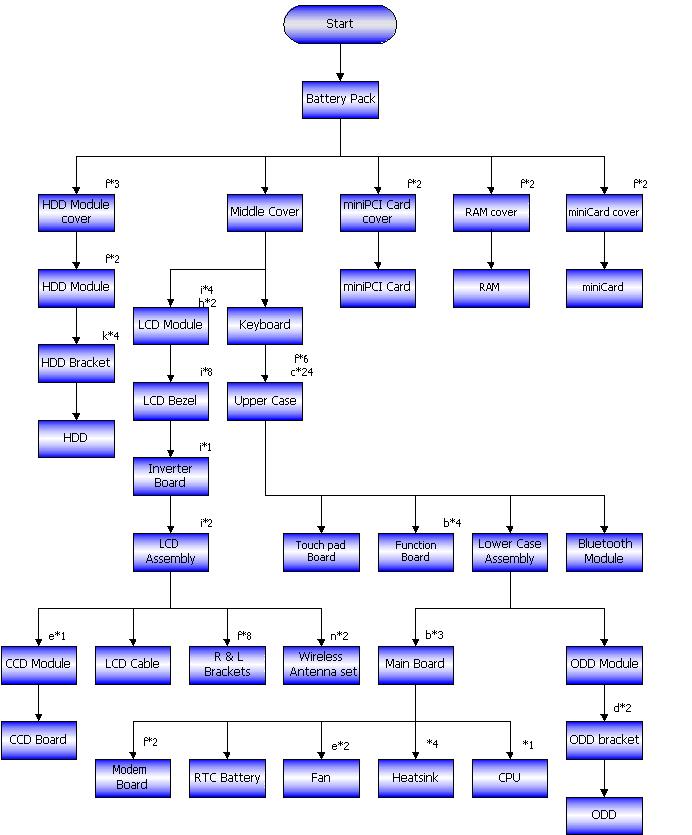

Disassembly Procedure Flowchart

Next Article
Bottom View

Bottom View

The flowchart gives you a graphic representation on the entire disassembly and reassembly and instructs you how to remove the components.

Screws List

No. Description Part No. a SCW HEX NYL I#R-40/O#4-40 L5.5 34.00015.081 b SCREW MACH WAFER M2*L4 NI 86.T39V1.002 c SCRW M2.5*6 ~ L-CASE + U-CASE 86.00D28.330 d SCRW M2*L3 86.00D29.620 e SCRW M2.5*5 WAFER B-ZN ROHS 86.00D47.630 f SCREW M2*L3 NYLOK CR 3+ 86.00E25.723

No. Description

Part No. g SCREW M2*L3 NON-NYLOK CR3+ 86.00E31.723 h SCREW M2.5*L6 NYLOK CR3+ 86.00E33.736 i SCREW M2.5*L8 NYLOK CR3+ 86.00E34.738 j SCREW M2*L8 NI NON-NYLOK 86.00E35.228 k SCREW M3x4(86.9A524.4R0) 86.9A524.4R0 l SCRW M2*4 WAFER NI 86.9A552.4R0 m SCREW NI M2*6L 86.9A552.6R0 n SCRW M2.5*L3(NON NYLOK) 86.9A523.3R0
